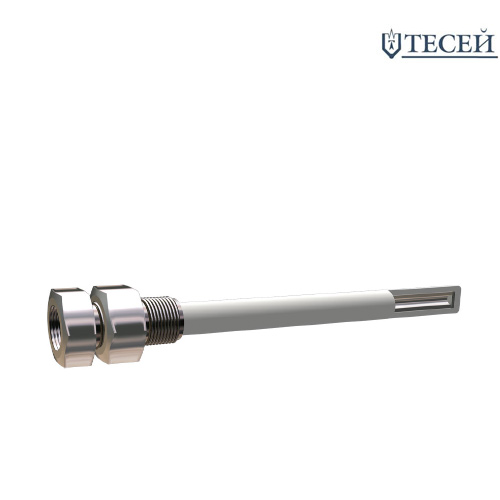

Защитные гильзы ЮНКЖ 023 защищают датчики в сильноагрессивных средах (не разрушающих фторопласт) при сравнительно невысоких температурах. Материал резьбовых штуцеров — сталь 12Х18Н10Т, защитного чехла — фторопласт Ф4 или Ф4Д. При существенных внешних нагрузках рекомендуется применять гильзу с армированным чехлом: фторопласт (толщина наружной оболочки не менее 1 мм), усиленный изнутри стальной трубой.
Конструкция защитных гильз ЮНКЖ 023 запатентована — действует патент на полезную модель № 61029 и № 75466.
Технические характеристики
Температурный диапазон
| Модификация | Давление номинальное PN, MПa (кгс/см2) | Присоединительная резьба М* | D, мм | max диаметр датчика, мм | Монтажная длина гильзы защитной L, мм | Погружная длина гильзы U, мм | |
|---|---|---|---|---|---|---|---|
| от | до | ||||||
| ЮНКЖ 021 | 2,0 (20) | М20х1,5; G1/2; К1/2” | 16 | 6 | 80 | 320 | U=L-24* |
| М27х2; G3/4; К3/4” | 20 | 8 | 500 | ||||
| М33х2; G1; К1” | 20,25 | ||||||
| ЮНКЖ 023 | 2,0 (20) | М20х1,5; G1/2; К1/2” | 15 | 6 | 80 | 320 | |
| М33х2; G1; К1” | 20 | 8 | 500 | ||||
| ЮНКЖ 022 | 1,0 (10) | М20х1,5; G1/2; К1/2” | 15 | 8 | 250 | 1600 | |
| М27х2; G3/4; К3/4”; М33х2; G1; К1” | 20,24 | 12 | 1600 | ||||
| М33х2; G1; К1” | 22 | 10 | 630 | ||||
| 28 | 12 | 450 | 1200 | ||||
* - Указанный размер является справочным. Фактическое значение погружной длины изделия подлежит уточнению на этапе оформления заказа.
Варианты исполнения
Исполнения по виду уплотнения:
| Присоединительная резьба | Исполнение А | Исполнение В | Исполнение С | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| с проточкой по ГОСТ 10549 | с конической резьбой | по ГОСТ 22526 | по ОСТ 26.260.460 | |||||||
|
|
|
|
|
||||||
| Рис.1 | Рис.2 | Рис.3 | Рис.4 | Рис.5 | ||||||
| М | Dm, мм | ℓP, мм | Dm, мм | ℓP, мм | К | ℓP, мм | Dm, мм | ℓP, мм | Dm, мм | ℓP, мм |
| М20х1,5 | 31 | 17 | - | ½ | 21,0 | 25 | 14 | 31 | 17 | |
| G1/2 | 31 | 17 | ¾ | 21.5 | 26 | 14 | 31 | 17 | ||
| G3/4 | - | 38 | 22 | 1 | 26,5 | 32 | 16 | 36 | 22 | |
| M27x2 | 38 | 22 | 1 ½ | 27,5 | 32 | 16 | 36 | 22 | ||
| G1 | 48 | 32 | - | 39 | 18 | 43 | 32 | |||
| M33x2 | 48 | 32 | 39 | 18 | 43 | 32 | ||||
Формирование кода обозначения ввертных гильз ЮНКЖ 021; 023; 022;
| ЮНКЖ | 022 | 27 | А | 20 | G1/2 | Н | Ф4 | 20 | 630 |
|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 11 |
| № поля | Структура | Код поля | Расшифровка | |
|---|---|---|---|---|
| 1 | код предприятия-изготовителя | ЮНКЖ | ||
| 2 | Номер модификации гильзы | 021,023 | Сборная гильза из фторопласта | |
| 022 | Сборная гильза с керамическим чехлом | |||
| 3 |
Резьба монтажная М |
20 | М20х1,5 | |
| 27 | М27х2 | |||
| 33 | М33х2 | |||
| G1/2; G3/4; G1 | резьба трубная цилиндрическая ГОСТ 6357-81 | |||
| К1/2; К3/4;1 К1 | резьба коническая дюймовая ГОСТ 6111-52 | |||
| 4 | Исполнение по виду уплотнения гильзы на объекте | А | исполнение А (по ГОСТ 10549-80) | |
| В | исполнение В (по ГОСТ 22526-77) | |||
| С | исполнение С по бобышку по ОСТ 26.260.460-99 | |||
| 5 | Номинальное давление | 20 | номинальное (усл.) давление в кгс/см2 для ЮНКЖ 021, 023 | |
| 10 | номинальное (усл.) давление в кгс/см2 для ЮНКЖ 022 | |||
| 6 |
Внутренняя резьба N датчика |
М20х1,5 - не указывается | ||
| G1/2; | резьба трубная цилиндрическая ГОСТ 6357-81 | |||
| K1/2; | резьба коническая дюймовая по ГОСТ 6111-52 | |||
| 7 | Исполнение по виду уплотнения датчика в гильзе | под подвижный штуцер (поле не заполняется) | ||
| Н | под неподвижный штуцер | |||
| 8 | Материал погружной части | Ф | фторопласта Ф-4, Ф-4Д | ЮНКЖ 021, 023 |
| К799 | высокоалюмооксидная керамика С799 | ЮНКЖ 022 | ||
| К101, К050, К110 | нитридная керамика Syalon | |||
| 10 | Наружный диаметр рабочей части | 16,20,25 | размер в мм. | ЮНКЖ 021 |
| 14,18,20 | размер в мм. | ЮНКЖ 023 | ||
| 15,20,22,24,28 | размер в мм. | ЮНКЖ 022 | ||
| 11 | Монтажная длина устанавливаемого датчика температуры | L | в мм. Рекомендуется выбирать из стандартного ряда ГОСТ 6636-69 | |
Примеры обозначения изделий
Защитная гильза модели ЮНКЖ 021‑20.А.20‑Ф‑16‑120 (модификация 021) с монтажной резьбой М20×1,5 и уплотнительной поверхностью исполнения А (согласно ГОСТ 10549) рассчитана на номинальное давление 2 МПа. Гильза оснащена резьбой М20×1,5 для подключения датчика с подвижным штуцером. Материал чехла фторопласт Ф, диаметр рабочей части составляет 16 мм, монтажная длина — 120 мм.
Защитная гильза модели ЮНКЖ 022‑27.В.10‑К799‑20-630 (модификация 022) с монтажной резьбой М27×2 и уплотнительной поверхностью исполнения В (согласно ГОСТ 22526) рассчитана на номинальное давление 1 МПа. Гильза оснащена резьбой М20×1,5 для подключения датчика с подвижным штуцером. Материал чехла высокоалюмооксидная керамика К799, диаметр рабочей части составляет 20 мм, монтажная длина — 630 мм.
