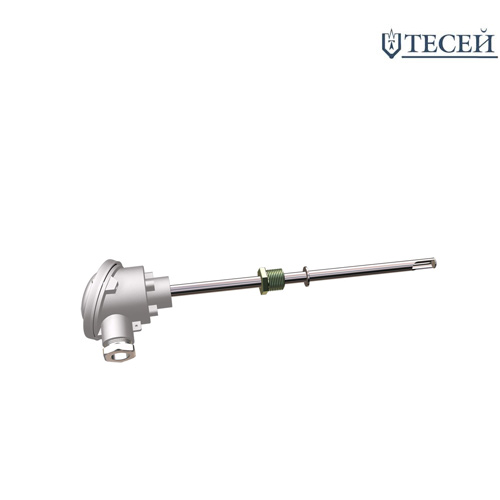

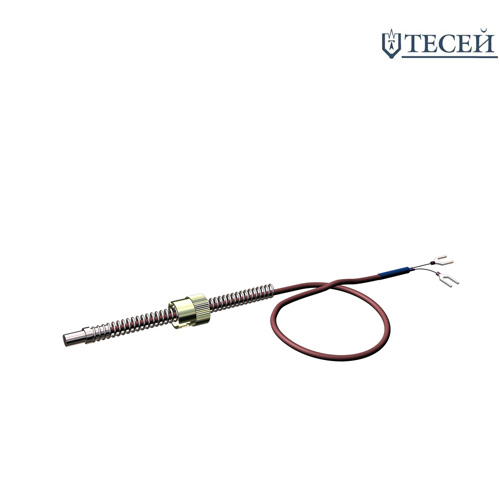

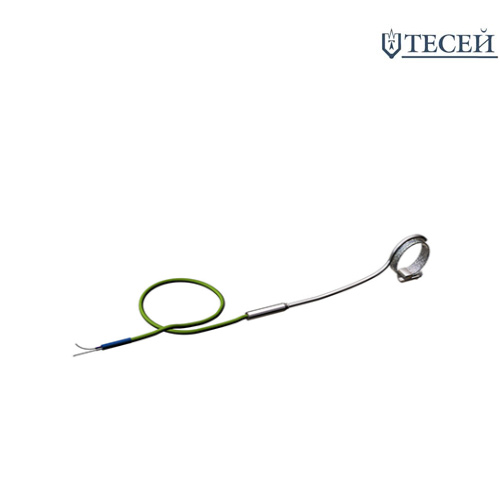

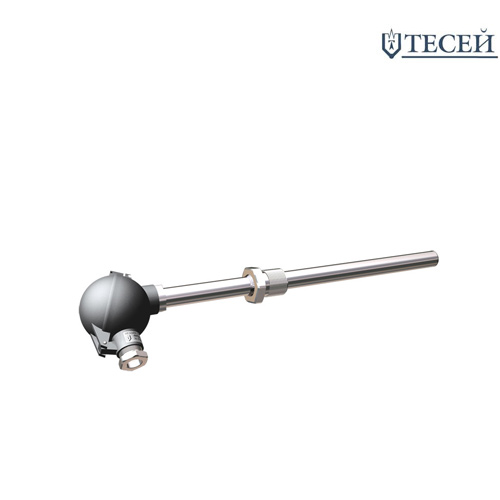

Термопары КТХА, КТНН, КТХК, КТЖК, КТМК

состоят из гибкой металлической трубки с термоэлектродами, расположенными параллельно друг другу. Пространство между термоэлектродами заполнено уплотнённой мелкодисперсной минеральной изоляцией. Термоэлектроды сварены между собой со стороны рабочего торца, образуя спай внутри стальной оболочки. Рабочий торец заглушён приваренной стальной пробкой. Свободные концы термоэлектродов подключаются к головке термопреобразователя или компенсационным проводам.

Согласно стандарту Международной электротехнической комиссии МЭК 61515, кабельные термопары производятся с наружным диаметром от 0,5 до 8,0 мм и термоэлектродами, образующими термопары типов T, J, E, K, N с характеристиками, соответствующими стандарту МЭК 60584-1. В качестве изоляции используется мелкодисперсная окись магния или окись алюминия с чистотой не менее 96 %.

Высокая плотность изоляции позволяет навить кабельную термопару на цилиндр радиусом, равным пятикратному диаметру кабеля, без изменения технических характеристик термопары. Например, термопару диаметром 3 мм можно навить на трубу диаметром 30 мм. При этом замыкание электродов между собой или с оболочкой исключено благодаря надёжной изоляции, обусловленной технологией изготовления термопарного кабеля.
