ЮНКЖ 011
Срок доставкипо запросу
Оставьте отзыв

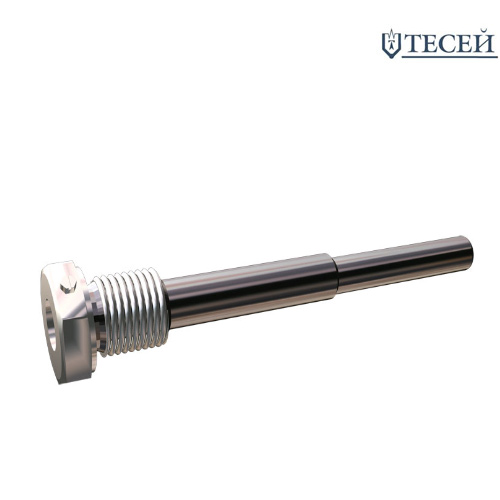

Защитная гильза модели ЮНКЖ 011 конструктивной модификации выполнена сварной из трубы, оснащённой монтажной резьбой.
Изделия предназначены для монтажа термометров сопротивления модификаций 102 и 300, а также кабельных преобразователей модификаций 01.02 и 02.01 (диаметром до 6 мм) на термометрируемом объекте в случаях, когда требуется обеспечить дополнительную защиту приборов от механического воздействия рабочей среды.
Номинальное (условное) давление составляет 1,6 МПа. В качестве материала используется нержавеющая сталь марки 12Х18Н10Т (08Х18Н10Т, обозначение С10) либо 10Х17Н13М2Т (обозначение С13).
Технические характеристики
| Модификация | Давление номинальное PN, MПa (кгс/см2) | Присоединительная резьба М* | D, мм | max диаметр датчика, мм | Погружная длина гильзы защитной U, мм | |
|---|---|---|---|---|---|---|
| от | до | |||||
| ЮНКЖ 011-А | 1,6(16) |
М12х1,5; М16х1,5; М20х1,5; 1/4; 3/8; G1/2; К1/4”; К3/8”; К1/2” |
7,5 | 5,5 | 80 | 320 |
| ЮНКЖ 011-Б | 8 | |||||
| ЮНКЖ 011 | 10 | 6 | ||||
| ЮНКЖ 012 | 1,6(16) | нет | 10 | 80 | 320 | |
Варианты исполнения
| ЮНКЖ | 011 | 20 | C13 | 8 | 320 |
|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 |
| № поля | Структура | Код поля | Расшифровка |
|---|---|---|---|
| 1 | код предприятия-изготовителя | ЮНКЖ | |
| 2 | Номер модификации гильзы | 011 | Ввертная гильза с чехлом из цельнотянутой трубы и винтом для фиксации штока датчика |
| 012 | Гильза с бобышкой под приварку с чехлом из цельнотянутой трубы и винтом для фиксации штока датчика | ||
| 3 |
Резьба монтажная М |
14 | Диаметр бобышки под приварку (для ЮНКЖ 012) |
| 16,20;27 | М16х1,5;М20х1,5;М27х2 | ||
| G1/2; G3/4; | резьба трубная цилиндрическая по ГОСТ 6357-81 | ||
| К1/2; К3/4; | резьба коническая дюймовая по ГОСТ 6111-52 | ||
| 4 | Материал гильзы | С08 | 08Х18Н10Т |
| С13 | 10Х17Н13М2Т | ||
| 5 | Наружный диаметр рабочей части | 7,5 | размер в мм. Класс точности А по ГОСТ Р ЕН 1434-2-2006 |
| 8;10 | размер в мм. Класс точности Б по ГОСТ Р ЕН 1434-2-2006 | ||
| 6 | Погружная длина гильзы | U | Согласно ГОСТ Р ЕН 1434-2-2006 рекомендуется выбирать из ряда 85, 120, 210 |
Примеры обозначения изделий
ЮНКЖ 011-20-С13-7,5-120 - гильза защитная модификации 011, монтажная резьба М20х1.5. Диаметр рабочей части 7,5мм, Материал чехла (10Х17Н13М2Т), монтажная длина 120мм, класс точности А по ГОСТ Р ЕН 1434-2-2006.
