ЮНКЖ 015

Артикул:: ЮНКЖ-015

ЮНКЖ 015

цена по запросу

Замолдинова Ирина

Менеджер по продажам

+7(351)796-42-77 доб 107
liv@ukavt.ru

Срок доставки
по запросу

в спецификацию Купить в 1 клик

Оставьте отзыв

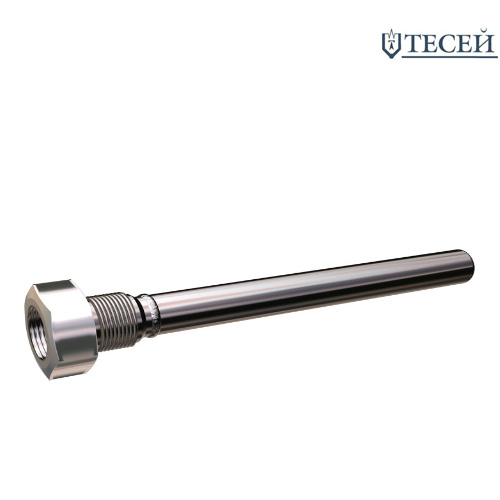

Обеспечивают защиту датчиков температуры от механического и химического воздействия рабочей среды при монтаже в сосуды под давлением, трубопроводы и иные объекты, нуждающиеся в дополнительной защите измерительного оборудования.

Гильзы модели ЮНКЖ015 производятся методом сварки с использованием чехла из цельнотянутой трубы. В качестве стандартных материалов для изготовления гильз применяются: сталь 12Х18Н10Т (обозначение С₁₀), 08Х18Н10Т (С₀₈) либо 10Х17Н13М2Т (С₁₃). Полный перечень доступных материалов приведён в таблице № 1 раздела «Гильзы защитные ЮНКЖ». Для выноса клеммной головки за пределы зоны с повышенным тепловым воздействием допускается использование ниппеля ЮНКЖ 032.

Для подключения защитных гильз к машинам, аппаратам, ёмкостям и резервуарам рекомендуются переходные бобышки моделей ЮНКЖ 034, ЮНКЖ 035 и ЮНКЖ 036, представленные в разделе «Монтажная арматура ЮНКЖ».

Технические характеристики

Модификация	Давление номинальное PN, MПa (кгс/см²)	Присоединительная резьба М*	D, мм	max диаметр датчика, мм	Толщина стельки, мм	Стандартный материал чехла	Монтажная длина гильзы защитной L, мм		Погружная длина гильзы U, мм
Модификация	Давление номинальное PN, MПa (кгс/см²)	Присоединительная резьба М*	D, мм	max диаметр датчика, мм	Толщина стельки, мм	Стандартный материал чехла	от	до	Погружная длина гильзы U, мм
ЮНКЖ 015	16(160)	Метрическая по ГОСТ 24705 от М12 до М33 Трубная цилиндрическая по ГОСТ 6357 от G3/8 до G1 Коническая по ГОСТ 6111 от К1/4 до К1	10	6	1	C₁₀	80	1250	U=L для резьбы М12-М33 и G3/8-G1 U=L-13...19 для резьбы К1/4 до К1
	16(160)		20	12	2	C₁₀, C₁₃		6000
	20(200)		8	5,5	1	C₁₀		3150
			14	10	1,75	C₁₀, C₁₃		6000
			16	10	2	C₁₀, C₁₃
			20	12	2,5	C₁₀, C₁₃
	25(250)		10	6	1,5	C₁₀		1250
			14	9	2	C₁₀, C₁₃		6000
			16	10	2,2	C₁₀, C₁₃
			20	12	3	C₁₀, C₁₃

* - по запросу возможно изготовление с присоединительными резьбами иных типов — уточните желаемые параметры при оформлении заказа.

Таблица "Варианты исполнений по виду уплотнения гильзы на объекте"

Присоединительная резьба	Исполнение А						Исполнение В		Исполнение С
	с проточкой по ГОСТ 10549				с конической резьбой		по ГОСТ 22526		по ОСТ 26.260.460

	Рис.1		Рис.2		Рис.3		Рис.4		Рис.5
М	Dm, мм	ℓ_р, мм	Dm, мм	ℓ_р, мм	К	ℓ_р, мм	Dm, мм	ℓ_р, мм	Dm, мм	ℓ_р, мм
М20х1,5	31	17	-		½	21,0	25	14	31	17
G1/2	31	17	-		¾	21.5	26	14	31	17
G3/4	-		38	22	1	26,5	32	16	36	22
M27x2			38	22	1 ½	27,5	32	16	36	22
G1			48	32	-		39	18	43	32
M33x2			48	32	-		39	18	43	32

Варианты исполнения

ЮНКЖ	015	27	В	200	G1/2		C13	S	20	630	100
1	2	3	4	5	6	7	8	9	10	11	12

№ поля	Структура	Код поля	Расшифровка
1	код предприятия-изготовителя	ЮНКЖ
2	Номер модификации гильзы	015	Сварная из цельнотянутой трубы с приварной пробкой
3	Резьба монтажная	12;16;18;20;24;27;33	М12х1,5; М16х1,5; М18х1,5; М20х1,5; М24х1,5; М27х2; М33х2
		G3/8; G1/2; G3/4; G1	резьба трубная цилиндрическая по ГОСТ 6357-81
		К1/4; К1/2; К3/4;1 К1	резьба коническая дюймовая по ГОСТ 6111-52
4	Исполнение по виду уплотнения гильзы на объекте	А	исполнение А (по ГОСТ 10549-80)
		В	исполнение В (по ГОСТ 22526-77)
		С	исполнение С по бобышку по ОСТ 26.260.460-99
5	Номинальное давление	от 1 до 250	номинальное (усл.) давление в кгс/см²
6	Внутренняя резьба N под датчик		М20х1,5 - не указывается
		G1/2;	резьба трубная цилиндрическая ГОСТ 6357-81
		K1/2;	резьба коническая дюймовая по ГОСТ 6111-52 только для гильз под монтаж датчиков с неподвижным штуцером.
7	Исполнение по виду уплотнения датчика в гильзе		под подвижный штуцер (поле не заполняется)
7	Исполнение по виду уплотнения датчика в гильзе	Н	под неподвижный штуцер
8	Материал погружной части*	С08	Сталь 08Х18Н10Т;
8	Материал погружной части*	С13	Сталь 10Х17Н13М2Т
9	Наличие/отсутствие покрытия чехла гильзы		без покрытия (поле не заполняется)
9	Наличие/отсутствие покрытия чехла гильзы	S	с износостойкой и коррозионностойким покрытием.
10	Наружный диаметр рабочей части, D	8;10;14;16;20	размер в мм.
11	Монтажная длина устанавливаемого датчика температуры	L	в мм. Рекомендуется выбирать из стандартного ряда ГОСТ 6636-69
12	Длина покрытия	I	Для гильз без покрытия поле не заполняется.
* - Возможность применения альтернативных материалов для изготовления защитных гильз (согласно таблице № 1 раздела «Гильзы защитные ЮНКЖ») следует согласовывать на этапе оформления заказа.

Примеры обозначения изделий

Защитная гильза модели ЮНКЖ 015‑20.А.200‑С10‑14‑630 (модификация 015) с монтажной резьбой М20×1,5 и уплотнительной поверхностью исполнения А (согласно ГОСТ 10549) рассчитана на номинальное давление 200 кгс/см² (20 МПа). Гильза оснащена резьбой М20×1,5 для подключения датчика с подвижным штуцером. Чехол и штуцер изготовлены из материала С10 (12Х18Н10Т). Диаметр рабочей части составляет 14 мм, монтажная длина — 630 мм.

Защитная гильза модели ЮНКЖ 015‑27.В250‑G1/2‑С13.S‑20‑1250/500 (модификация 015) оснащена монтажной резьбой М27×2 и уплотнительной поверхностью исполнения В (согласно ГОСТ 22526). Гильза рассчитана на номинальное давление 20 МПа. Для подключения датчика предусмотрена резьба G1/2 с подвижным штуцером. Чехол и штуцер изготовлены из материала С13 (10Х17Н13МТ), при этом чехол имеет покрытие типа S. Диаметр рабочей части составляет 20 мм, монтажная длина — 1250 мм, длина покрытия — 500 мм.
