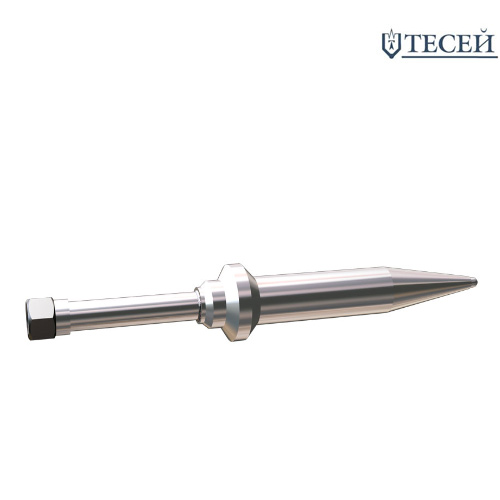

ЮНКЖ 017
- Артикул:
- ЮНКЖ-017
ЮНКЖ 017
Срок доставкипо запросу
Оставьте отзыв
Обеспечивают защиту датчиков температуры от механического и химического воздействия рабочей среды при монтаже в трубопроводах, аппаратах и резервуарах, оснащённых теплоизоляцией.
Погружаемая часть гильз выполнена методом цельной токарной обработки. В качестве материала используется сталь СМФ 12ХМФ либо сталь С10 12Х18Н10Е (12Х18Н10Т); полный перечень доступных материалов приведён в таблице № 1 раздела «Гильзы защитные ЮНКЖ».
Конструкция предусматривает возможность замены датчика без необходимости демонтажа защитной гильзы с объекта, а также позволяет расположить клеммную головку датчика за пределами теплоизоляционного слоя трубопровода или аппарата.
Технические характеристики
| Модификация | Давление номинальное PN, MПa (кгс/см2) | Диаметр чехла, мм | max диаметр датчика, мм | Погружная длина гильзы защитной U, мм | Монтажная длина датчика L, мм | |
|---|---|---|---|---|---|---|
| от | до | |||||
| ЮНКЖ 017 | 80 | 35 | 3 | 100 | 320 | 320,400,500 |
* - Изготовление в иных длинах возможно — детали уточняйте при оформлении заказа.
Рекомендуемые термопреобразователи:
| Модификация | Рекомендуемые термопреобразователи |
|---|---|
| ЮНКЖ 017 |
КТхх01.03 диаметром Ø=3мм При наличии штуцера монтажного ЮНКЖ 038 или штуцера передвижного ЮНКЖ 031:КТ01.02 диаметром Ø=3мм |
Варианты исполнения
| ЮНКЖ | 017 | 55 | А | 800 | G1/2 | Н | C10 | 35 | 500 | 320 |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| № поля | Структура | Код поля | Расшифровка |
|---|---|---|---|
| 1 | код предприятия-изготовителя | ЮНКЖ | |
| 2 | Номер модификации гильзы | 017 | Сварная из цельнотянутой трубы с приварной пробкой до 8 мм |
| 018 | Гильза цельноточеная, приварная | ||
| 3 |
Присоединительный размер |
55 | Диаметр посадочного места 55мм |
| 4 | Исполнение по виду уплотнения гильзы на объекте | А | исполнение А типовое |
| 5 | Номинальное давление | 800 | номинальное (усл.) давление в кгс/см2 |
| 6 |
Внутренняя резьба N под датчик |
М20х1,5 - не указывается | |
| G1/2; | резьба трубная цилиндрическая ГОСТ 6357-81 | ||
| K1/2; | резьба коническая дюймовая по ГОСТ 6111-52 только для гильз под монтаж датчиков с неподвижным штуцером. | ||
| 7 | Исполнение по виду уплотнения датчика в гильзе | под подвижный штуцер (поле не заполняется) | |
| Н | под неподвижный штуцер | ||
| 8 | Материал погружной части | С08 | Сталь 08Х18Н10Т; |
| Сиф | Сталь 12Х1МФ | ||
| 9 | Наружный диаметр рабочей части | 35 | размер в мм. |
| 10 | Монтажная длина устанавливаемого датчика температуры | L | размер в мм. |
| 11 | Длина погружения | U | размер в мм. |
Примеры обозначения изделий
Защитная гильза модели ЮНКЖ 017‑55.А.800‑С10‑35-400/120 (модификация 017), с резьбой М20×1,5 для датчика с подвижным штуцером. Чехол и штуцер изготовлены из материала С10 (12Х18Н10Т). Диаметр рабочей части составляет 35 мм, монтажная длина — 400мм. Погружная длина 120 мм.
