Предназначены для обеспечения дополнительной защиты датчиков температуры от механических и химических воздействий рабочей среды при монтаже в сосуды под давлением, трубопроводы и иные объекты, где требуется сохранение целостности и работоспособности измерительного прибора.

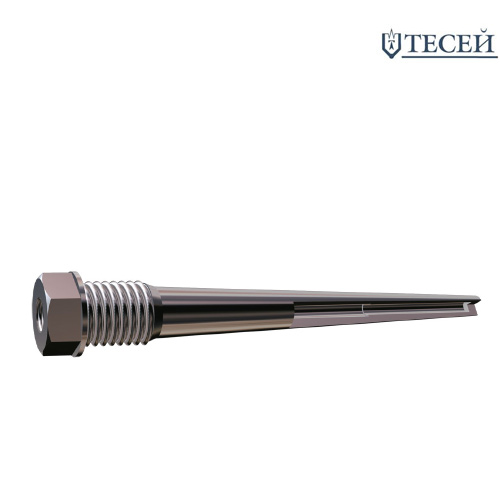

Гильзы модели ЮНКЖ026 производятся методом сварки с использованием чехла из цельнотянутой трубы. В качестве стандартных материалов для изготовления гильз применяются: сталь 12Х18Н10Т (обозначение С10), 08Х18Н10Т (С08) либо 10Х17Н13М2Т (С13). Полный перечень доступных материалов приведён в таблице № 1 раздела «Гильзы защитные ЮНКЖ». Для выноса клеммной головки за пределы зоны с повышенным тепловым воздействием допускается использование ниппеля ЮНКЖ 032.
Для подключения защитных гильз к машинам, аппаратам, ёмкостям и резервуарам рекомендуются переходные бобышки моделей ЮНКЖ 034, ЮНКЖ 035 и ЮНКЖ 036, представленные в разделе «Монтажная арматура ЮНКЖ»..
Технические характеристики
| Модификация | Давление номинальное PN, MПa (кгс/см2) | Присоединительная резьба М | D, мм | d, мм | max диаметр датчика, мм | Монтажная длина гильзы защитной L, мм | Погружная длина гильзы U, мм | |
|---|---|---|---|---|---|---|---|---|
| от | до | |||||||
| ЮНКЖ 026 | 32(320) |
М27х2; G3/48 К3/4" |
- | - | 10 | 80 | 1250 |
U=L для резьбы М12-М33 и G3/8-G1 U=L-13...19 для резьбы К1/4 до К1 |
| 50(500) |
М27х2; G3/48 К3/4" |
8 | ||||||
|
М33х2; G1 К1" |
10 | |||||||
Таблица "Варианты исполнений по виду уплотнения гильзы на объекте"
| Присоединительная резьба | Исполнение А | Исполнение В | Исполнение С | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| с проточкой по ГОСТ 10549 | с конической резьбой | по ГОСТ 22526 | по ОСТ 26.260.460 | |||||||
|
|
|
|
|
||||||
| Рис.1 | Рис.2 | Рис.3 | Рис.4 | Рис.5 | ||||||
| М | Dm, мм | ℓр, мм | Dm, мм | ℓр, мм | К | ℓр, мм | Dm, мм | ℓр, мм | Dm, мм | ℓр, мм |
| М20х1,5 | 31 | 17 | - | ½ | 21,0 | 25 | 14 | 31 | 17 | |
| G1/2 | 31 | 17 | ¾ | 21.5 | 26 | 14 | 31 | 17 | ||
| G3/4 | - | 38 | 22 | 1 | 26,5 | 32 | 16 | 36 | 22 | |
| M27x2 | 38 | 22 | 1 ½ | 27,5 | 32 | 16 | 36 | 22 | ||
| G1 | 48 | 32 | - | 39 | 18 | 43 | 32 | |||
| M33x2 | 48 | 32 | 39 | 18 | 43 | 32 | ||||
Варианты исполнения
| ЮНКЖ | 026 | 33 | А | 500 | G1/2 | Н | C13 | S | 630 | 100 |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| № поля | Структура | Код поля | Расшифровка |
|---|---|---|---|
| 1 | код предприятия-изготовителя | ЮНКЖ | |
| 2 | Номер модификации гильзы | 014;114 | Цельноточеная цилиндрическая гильза постоянного (014) или переменного (114) диаметра |
| 016 | Цельноточеная коническая гильза (сверление переменного диаметра под датчик Ø 8мм) | ||
| 026 | Цельноточеная коническая гильза | ||
| 3 |
Резьба монтажная М |
12;16;18 | М12х1,5; М16х1,5; М18х1,5 по ГОСТ 24705-2004 |
| 20 | М20х1,5 по ГОСТ 24705-2004 | ||
| 27 | М27х2 по ГОСТ 24705-2004 | ||
| 33 | М33х2 по ГОСТ 24705-2004 | ||
| G1/2; G3/4; G1 | резьба трубная цилиндрическая по ГОСТ 6357-81 | ||
| К1/2; К3/4;1 К1 | резьба коническая дюймовая по ГОСТ 6111-52 | ||
| 4 | Исполнение по виду уплотнения гильзы на объекте | А | исполнение А (по ГОСТ 10549-80) |
| В | исполнение В (по ГОСТ 22526-77) | ||
| С | исполнение С под бобышку (по ОСТ 26.260.460-99) | ||
| 5 | Номинальное давление | от 1 до 500 | номинальное (усл.) давление в кгс/см2 |
| 6 |
Внутренняя резьба N под датчик |
М20х1,5 - не указывается | |
| G1/2; | резьба трубная цилиндрическая ГОСТ 6357-81 | ||
| K1/2; | резьба коническая дюймовая по ГОСТ 6111-52 только для гильз под монтаж датчиков с неподвижным штуцером. | ||
| 7 | Исполнение по виду уплотнения датчика в гильзе, таб.3 | под подвижный штуцер (поле не заполняется) | |
| Н | под неподвижный штуцер | ||
| 8 | Материал погружной части* | С08 | Сталь 08Х18Н10Т; |
| С13 | Сталь 10Х17Н13М2Т | ||
| Сиф | сталь 12Х1МФ | ||
| С316 | AISI 316Ti | ||
| M400 | Monel 400 | ||
| I825, I800 | Incoloy 825, Incoloy 800 | ||
| Т904, Т600, Т625 | AISI 904L, Inconel 600, Inconel 625 | ||
| Т310, Т446, Т601 | AISI 310S, AISI 446, Inconel 601 | ||
| Н276, Н22 | Hastelloy C-276, Hastelloy C-22 | ||
| 9 | Наличие/отсутствие покрытия чехла гильзы | без покрытия (поле не заполняется) | |
| S | с износостойкой и коррозионностойким покрытием. | ||
| 10 | Наружный диаметр рабочей части | D | размер в мм (указывается только для ЮНКЖ 014, 114) |
| 11 | Монтажная длина устанавливаемого датчика температуры | L | в мм. Рекомендуется выбирать из стандартного ряда ГОСТ 6636-69 |
| 12 | Длина покрытия | I | Для гильз без покрытия поле не заполняется. |
| * - При оформлении заказа необходимо уточнить возможность производства защитных гильз из альтернативных материалов, приведённых в таблице № 1 (стр. 9–3). | |||
Примеры обозначения изделий
Защитная гильза модели ЮНКЖ 026‑27.В.500‑С10‑300 (модификация 016) с монтажной резьбой М27×2 и уплотнительной поверхностью исполнения В (согласно ГОСТ 22526) рассчитана на номинальное давление 500 кгс/см2 (50 МПа). Гильза оснащена резьбой М20×1,5 для подключения датчика с подвижным штуцером. Чехол и штуцер изготовлены из материала С10 (12Х18Н10Т). Диаметр рабочей части составляет 14 мм, монтажная длина — 300 мм.
