Устройства управления (кнопки)

Требования к кнопкам управления

Электрическая энергия, как физическое явление, таит в себе опасность, поэтому все компоненты электрооборудования должны соответствовать требованиям нормативных документов. Кнопки, как комммутационные элементы, не являются исключением и регламентированы в международных стандартах и ГОСТ по требованиям безопасности, условиям эксплуатации и схеме установки.

Есть общие требования:

• Кнопка должна быстро и удобно коммутировать цепь;
• Форма делается в соответствии с антропометрией человеческих пальцев для легкого захвата и нажатия;
• Отсутствие острых кромок и граней;
• Обратная связь, говорящая о выполнении действия. Это может быть щелчок, перепад сопротивления нажатию;
• Контакты защищаются от проникновения пыли, масла и влаги;
• Использование безопасных материалов;
• Усилие нажатия от 0,5 до 2 кг;
• Кнопки на пульте управления должны отличаться друг от друга по цветам, надписям или размерам.

Эти элементы управления ставятся в электрических цепях с напряжением не более 660В для переменного тока и не более 440В для постоянного. Класс безопасности должен соответствовать условиям эксплуатации. Для особых условий кнопки снабжаются защитным кожухом.

Разновидности кнопок управления

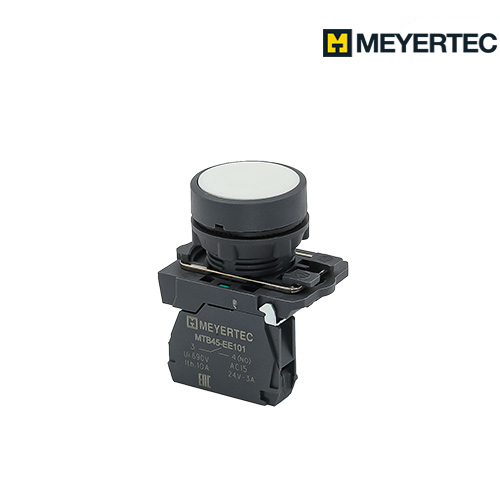

Кнопка - это пара, состоящая из контактного устройства и штифта, механически связанных между собой. При нажатии толкатель двигается, замыкая и размыкая контакты. В конструкции может быть пружина, возвращающая кнопку в исходное положение или фиксатор положения. Устройство без самовозврата снабжается управляемой защелкой. Некоторые кнопки в конструкции имеют сигнальную лампочку.

По принципиальной конструкции кнопки бывают двух видов:

• Моноблочные. Контактный элемент и привод находятся в одном блоке;
• Двублочные. Контактная группа монтируется на основании и размещается под приводным элементом.

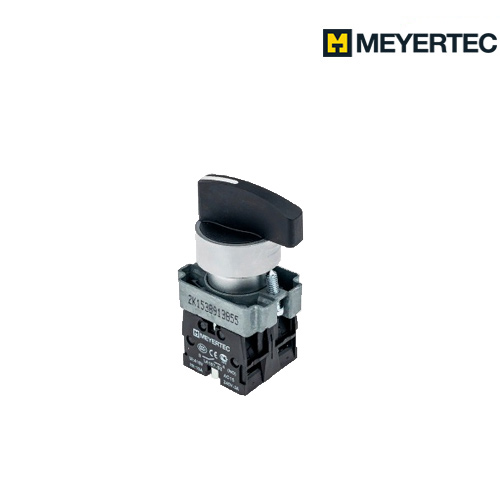

Международные и отечественные стандарты, а также разнообразие потребностей, сказались на вариантах исполнения кнопок. Если ретроспективно обозреть все кнопки, с которыми мы имеем дело, то явно выделяются несколько типов - утапливаемые, грибовидные, прямоугольные, цилиндрические, одиночные, сдвоенные, с замком и без него, работающие только на нажатие и «тяни-толкай».

По степени защищенности кнопка может быть открытой, защищенной и пылевлагозащищенной.

По общепринятым правилам кнопка, работающая на пуск, должна быть утоплена в поверхность пульта на 2-5 мм. Для выполнения «стоп» она, напротив, возвышается над поверхностью на эти же миллиметры.

Для удобства оператора кнопки «Стоп» делают красными или желтыми. Для команды «Пуск» допускаются белый, черный, синий и зеленый.

При комплектовании кнопочного поста учитываются требования к самим кнопкам, правилам их монтажа и к самому посту. Есть единое правило, по которому пост может управлять высоковольтной цепью, но сам функционирует не от рабочего тока такой установки, а только в пределах до 600 В при постоянном токе и 400 при переменном. Правильно подобранные и грамотно установленные кнопки сделают это устройство эргономичным, функционально удобным и безопасным.
