ЮНКЖ 020
- Артикул:
- ЮНКЖ-020
ЮНКЖ 020
Срок доставкипо запросу
Оставьте отзыв
Предназначены для обеспечения защиты датчиков температуры от воздействия механических и химических факторов рабочей среды при их размещении в сосудах под давлением, трубопроводах и аналогичных объектах, требующих дополнительной защиты измерительных устройств.

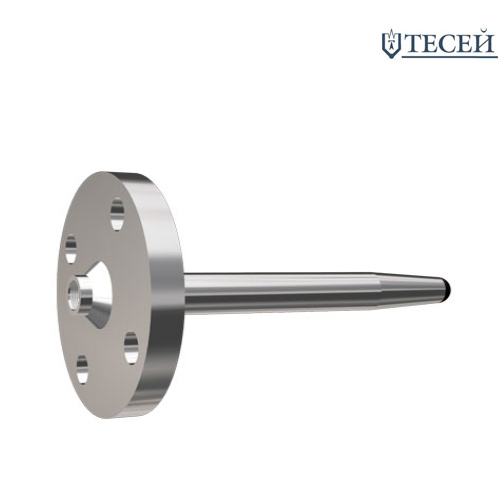

Изготовление защитных гильз модели ЮНКЖ 020 осуществляется с применением цельноточёного защитного чехла.
Фланцы для гильз производятся согласно требованиям ГОСТ 12815, ASME B16.5, DIN 1092‑1, ГОСТ Р 54432 либо на основании технического задания заказчика, предусматривающего разработку и согласование конструкторской документации. Информация об исполнениях уплотнительных поверхностей содержится в таблице № 5 раздела «Гильзы защитные ЮНКЖ».
Материал изготовления гильзы может быть одним из следующих: С10 — сталь 12Х18Н10Т, С08 – 08Х18Н10Т или С13 — 10Х17Н13М2Т. Полный перечень доступных материалов приведён в таблице № 1 раздела «Гильзы защитные ЮНКЖ».
Для обеспечения присоединения защитных гильз к машинам, аппаратам, ёмкостям и резервуарам предлагаются ответные присоединительные фланцы модели ЮНКЖ 037 (подробности — в разделе «Узлы, детали ЮНКЖ»), а также необходимые прокладки и крепёжные изделия (см. раздел «Комплектующие, дополнительное оборудование»).
Конструкция сопряжения погружной части и фланца гильзы модели ЮНКЖ 020 охраняется патентом на полезную модель № 39225.
Технические характеристики
| Модификация | Давление номинальное PN, MПa (кгс/см2) | Проход условный DN | D, мм | d, мм | max диаметр датчика*, мм | Монтажная длина гильзы защитной L, мм | Погружная длина датчика U, мм | |
|---|---|---|---|---|---|---|---|---|
| от | до | |||||||
| ЮНКЖ 020 |
от 0,1 до 40,0 (от 1 до 400) |
от 25 до 100 | 23 | - | 10 | 120 | 1300 | U=L-(10…16) |
|
от 0,1 до 40,0 (от 1 до 400) |
от 50 до 100 | 35 | - | 10 | ||||
* - Возможность изготовления гильз для датчиков с увеличенным диаметром необходимо уточнять на этапе оформления заказа.
Варианты исполнения
Формирование кода условного обозначения фланцевых гильз 019; 020; 024; 124;
| ЮНКЖ | 019 | 02 | 50 | 63 | G1/2 | Н | C13 | S | 20 | 8 | 630 | 150 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 |
| № поля | Структура | Код поля | Расшифровка | |
|---|---|---|---|---|
| 1 | код предприятия-изготовителя | ЮНКЖ | ||
| 2 | Модификация | 019 | Фланцевая, чехол из цельнотянутой трубы с приварным донышком | |
| 020 | Фланцевая гильза с цельноточеным коническим чехлом | |||
| 024; 124 | Фланцевая гильза с цельноточеным цилиндрическим чехлом постоянного (024) или переменного (124) диаметра | |||
| 3 | Исполнение уплотнительной поверхности фланца | 01,02,03,04,05,07 | по ГОСТ 12815-80 | |
| B,C,D.E,F,J | по ГОСТ 33259-2015 | |||
| RF,LM,LF,LT,ST,RTJ | по ASME B16.5 | |||
| B,C,D.E,F,H(J) | по DIN 1092-1, ГОСТ 33259-2015 | |||
| 4 |
Проход условий DH |
от 20 до 100 | размер в мм из ряда по ГОСТ 28338-89 | |
| до 3’’ | Размер в дюймах по ASME | |||
| 5 | Группа прочности фланца | от 1 до 250 | номинальное (усл.) давление в кгс/см2 из ряда по ГОСТ 26349-84 | |
| от 150# до 250# | класс по ASME | |||
| 6 | Внутренняя резьба под датчик | М20х1,5 - не указывается | ||
| G1/2; G1 | резьба трубная цилиндрическая | |||
| K1/2; K1 | резьба коническая дюймовая только для гильз под монтаж датчиков с неподвижным штуцером. | |||
| 7 | Исполнение по виду уплотнения датчика | под подвижный штуцер (поле не заполняется) | ||
| Н | под неподвижный штуцер | |||
| 8 | Материал гильзы* | С08 | Сталь 08Х18Н10Т; | |
| С13 | Сталь 10Х17Н13М2Т | |||
| С316 | AISI 316Ti | Не применимо для ЮНКЖ 019 | ||
| М400 | MoneI 400 | |||
| I825, I800 | InconeI 825, nconeI 800 | |||
| T904, T600,T625 | AISI 904L, InconeI 600, nconeI 625 | |||
| T310, T446, T601 | AISI 310S, AISI 446, InconeI 601 | |||
| H276, H22 | Hastelloy C-276, Hastelloy C-22 | |||
| 9 | Наличие/отсутствие покрытия чехла гильзы | без покрытия | ||
| S | с износостойким и коррозионностойким покрытием | |||
| 10 | Наружный диаметр рабочей части, D | 16;20;30;32 | Диаметр трубы в мм. для ЮНКЖ 019 | |
| 23;35 | Диаметр основания в мм. чехла гильзы D для ЮНКЖ 020 | |||
| 16-35 | Диаметр чехла гильзы для ЮНКЖ 024 | |||
| 20;22 | Диаметр чехла гильзы для ЮНКЖ 124 | |||
| 11 | Диаметр сверления | 8 |
Диаметр сверления 10,5мм (поле не заполняется) Диаметр сверления 8,5мм |
|
| 12 | Монтажная длина устанавливаемого датчика температуры |
100÷1300 (для 020, 024) 100÷6000 (для 019) |
в мм. Рекомендуется выбирать из стандартного ряда линейных размеров по ГОСТ 6636-69 | |
| 13 | Длина покрытия | I | Для гильз без покрытия поле не заполняется | |
| * - Возможность изготовления гильз защитных из других материалов, указанных в таблице №1 на стр. 9-3, уточняйте при заказе. | ||||
Примеры обозначения изделий
Защитная гильза модели ЮНКЖ 020‑02.50.63‑G1/2.H‑C13.S-23-630/150 (модификация 020), фланец исп. 2 (ГОСТ 12815) DN-50мм. PN-6.3 МПа. Для датчика с резьбой G1/2 с Hеподвижным штуцером. Чехол и фланец изготовлены из материала С13 (10Х17Н13M2Т), чехол с покрытием (S), диаметр рабочей части составляет 23мм, монтажная длина — 630мм, длина покрытия 150 мм.
