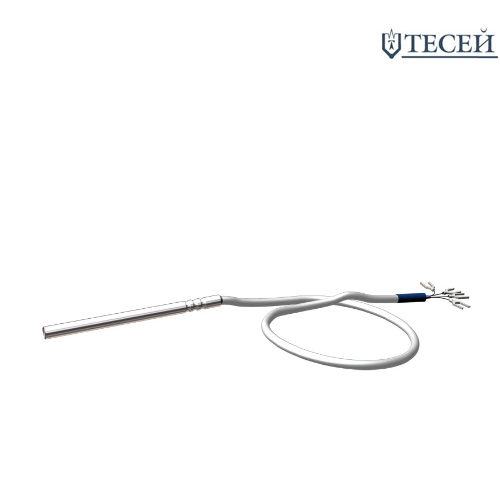

- ТСПТК 300
ТСПТК 201
- Артикул:
- ТСПТК-201
ТСПТК 201
Оставьте отзыв

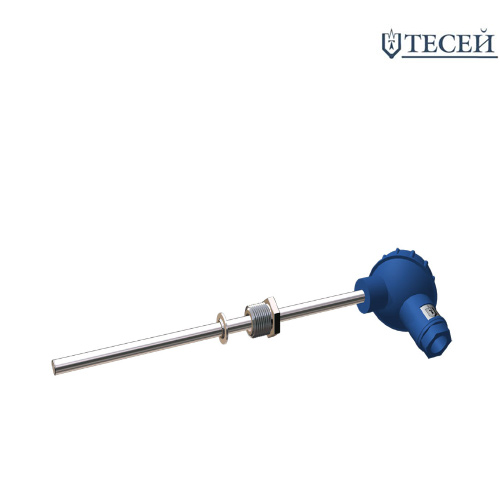

Комплекты термопреобразователей сопротивления платиновых, модификации ТСПТК 101
Применяются в энергетике для контроля и учёта тепловой энергии: измеряют температуру теплоносителя и разность температур в тепловых сетях открытых и закрытых систем теплоснабжения, в т. ч. в составе теплосчётчиков.
Технические характеристики
монтажные элементы рассчитаны на номинальное (условное) давление 1.0 МПа для ТСПТК 101
время термической реакции не превышает
16 с для диаметра рабочей части 6.0 мм;
20 с для диаметра рабочей части 8.0 мм
материал защитного чехлаС10 – сталь 12Х18Н10Т
Температурный диапазон
| тип | НСХ |
класс доспуска ТС |
диапазон измерения разности температур, °С |
диапазон рабочих температур, °С |
|---|---|---|---|---|
| ТСПТК | 100П, Pt100, Pt500 | А, В | от 3 до 155 | от 0 до 160 |
Варианты исполнения
Длина монтажной части L: 80, 100, 120, 160, 200, 250, 320 мм.
Длину удлинительных проводов I выбирать из ряда: 2000; 3150; 5000; 8000 мм
| Тип | Конструктивная модификация | Резьба штуцера, М | НСХ | Кл.Сх. | диаметр d, мм | длина монтажной части, L, мм | ||
|---|---|---|---|---|---|---|---|---|
| модификация |
типовой вариант* |
min | max | |||||
| ТСПТК | 201 | -010 |
М12х1.5, М16х1.5, G 1/2¢¢ |
100П, Pt100, Pt500 | А4, В4, В2 | 6.0 | 80 | 320 |

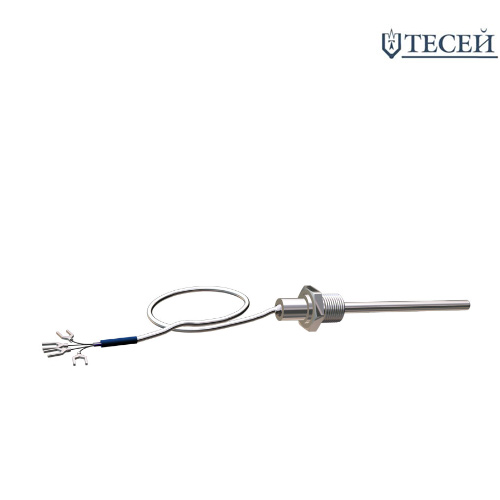

| 202 | -064 | А4, В4 | 4,6,8,10 | |||||
*- Описание всех доступных вариантов модификаций доступно в «Приложении».
Примеры обозначения изделий
ТСПТК 20х-ХХХ- ХХХ - НСХ - Кл.Сх. - d - L ( /l)

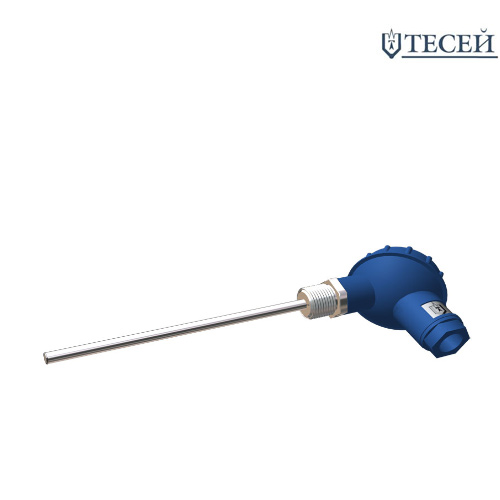

Комплект термопреобразователей сопротивления платиновых модификации ТСПТК 201‑010 с маркировкой G1/2(модель 100П-В4-6-320) включает датчики с градуировкой 100П и классом допуска В. Устройство оснащено клеммной головкой из полимерного материала и предусматривает четырёхпроводную схему соединений. Рабочая часть датчика имеет наружный диаметр 6 мм и монтажную длину 320 мм. Для установки предусмотрен неподвижный монтажный штуцер с трубной резьбой G1/2.
При оформлении заказа необходимо указать фактические эксплуатационные значения минимальной температуры теплоносителя, а также минимальной разности измеряемых температур.
