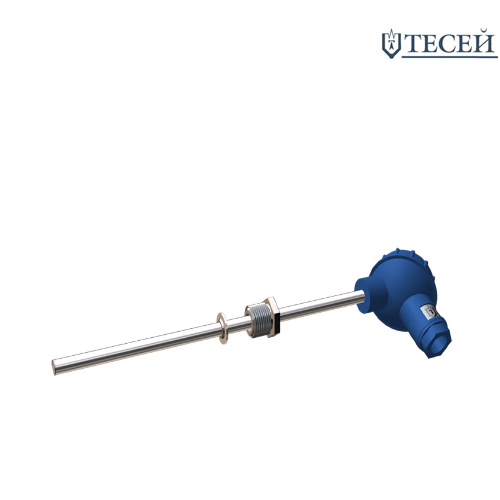

Комплекты термопреобразователей сопротивления платиновых, модификации ТСПТК 101
Применяются в энергетике для контроля и учёта тепловой энергии: измеряют температуру теплоносителя и разность температур в тепловых сетях открытых и закрытых систем теплоснабжения, в т. ч. в составе теплосчётчиков.
Технические характеристики
монтажные элементы рассчитаны на номинальное (условное) давление 1.0 МПа для ТСПТК 101
время термической реакции не превышает
16 с для диаметра рабочей части 6.0 мм;
20 с для диаметра рабочей части 8.0 мм
материал защитного чехлаС10 – сталь 12Х18Н10Т
Температурный диапазон
| тип | НСХ |
класс доспуска ТС |
диапазон измерения разности температур, °С |
диапазон рабочих температур, °С |
|---|---|---|---|---|
| ТСПТК | 100П, Pt100, Pt500 | А, В | от 3 до 155 | от 0 до 160 |
Варианты исполнения
Длина монтажной части L: 80, 100, 120, 160, 200, 250, 320 мм.
| Тип | Конструктивная модификация | Резьба штуцера, М | НСХ | Кл.Сх. | диаметр d, мм | длина монтажной части, L, мм | ||
|---|---|---|---|---|---|---|---|---|
| модификация |
типовой вариант* |
min | max | |||||
| ТСПТК | 101 | -010 |
М12х1.5, М16х1.5 |
100П, Pt100, Pt500 | А4, В4, В2 | 6 | 80 | 200 |
|
М16х1.5, М20х1.5, G 1/2¢¢ |
8 | 80 | 320 | |||||
| 102 | - | 6 | 80 | 320 | ||||
*- Описание всех доступных вариантов модификаций доступно в «Приложении».
Примеры обозначения изделий
ТСПТК 10х-010 - ХХХ - НСХ - Кл.Сх. - d - L
Комплект платиновых термопреобразователей сопротивления ТСПТК модификации 101-010 (модель М20‑Pt500‑В2‑8‑320) оснащён клеммной головкой из полимерного материала. Прибор имеет градуировку Pt500 и класс допуска ТС В, выполнен по двухпроводной схеме соединений. Наружный диаметр рабочей части составляет 8 мм, монтажная длина — 320 мм. Комплект включает монтажные элементы: кольцо диаметром 18 мм и штуцер с резьбой М20×1,5.
При оформлении заказа необходимо указать фактические эксплуатационные значения минимальной температуры теплоносителя, а также минимальной разности измеряемых температур.
