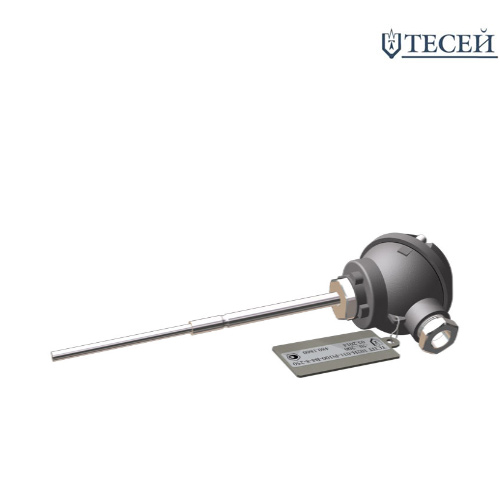

Комплекты термопреобразователей сопротивления платиновых, модификации ТСПТК 102
Применяются в энергетике для контроля и учёта тепловой энергии: измеряют температуру теплоносителя и разность температур в тепловых сетях открытых и закрытых систем теплоснабжения, в т. ч. в составе теплосчётчиков.
Комплекты термопреобразователей сопротивления ТСПТК 102 допускается комплектовать защитными гильзами моделей ЮНКЖ 011 либо ЮНКЖ 012.
Технические характеристики
монтажные элементы рассчитаны на номинальное (условное) давление 1.0 МПа для ТСПТК 101
время термической реакции не превышает
16 с для диаметра рабочей части 6.0 мм;
20 с для диаметра рабочей части 8.0 мм
материал защитного чехлаС10 – сталь 12Х18Н10Т
Температурный диапазон
| тип | НСХ |
класс доспуска ТС |
диапазон измерения разности температур, °С |
диапазон рабочих температур, °С |
|---|---|---|---|---|
| ТСПТК | 100П, Pt100, Pt500 | А, В | от 3 до 155 | от 0 до 160 |
Варианты исполнения
Длина монтажной части L: 80, 100, 120, 160, 200, 250, 320 мм.
| Тип | Конструктивная модификация | Резьба штуцера, М | НСХ | Кл.Сх. | диаметр d, мм | длина монтажной части, L, мм | ||
|---|---|---|---|---|---|---|---|---|
| модификация |
типовой вариант* |
min | max | |||||
| ТСПТК | 101 | -010 |
М12х1.5, М16х1.5 |
100П, Pt100, Pt500 | А4, В4, В2 | 6 | 80 | 200 |
|
М16х1.5, М20х1.5, G 1/2¢¢ |
8 | 80 | 320 | |||||
| 102 | - | 6 | 80 | 320 | ||||
*- Описание всех доступных вариантов модификаций доступно в «Приложении».
Примеры обозначения изделий
ТСПТК 10х-010 - ХХХ - НСХ - Кл.Сх. - d - L
Комплект платиновых термопреобразователей сопротивления ТСПТК модификации 101-010 (модель М20‑Pt500‑В2‑8‑320) оснащён клеммной головкой из полимерного материала. Прибор имеет градуировку Pt500 и класс допуска ТС В, выполнен по двухпроводной схеме соединений. Наружный диаметр рабочей части составляет 8 мм, монтажная длина — 320 мм. Комплект включает монтажные элементы: кольцо диаметром 18 мм и штуцер с резьбой М20×1,5.
При оформлении заказа необходимо указать фактические эксплуатационные значения минимальной температуры теплоносителя, а также минимальной разности измеряемых температур.
