Руководство по эксплуатации (краткое) БР24К-24
Декларация о соответствии на БР24

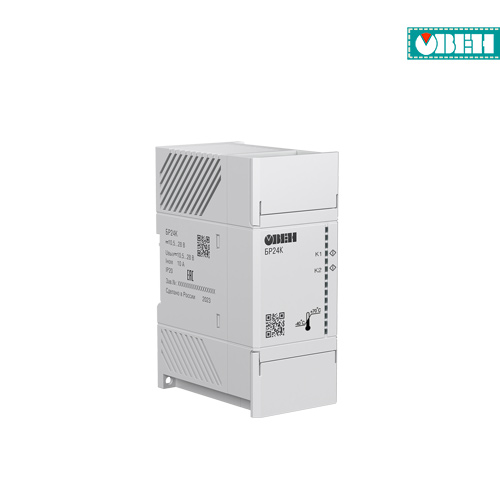

- Блок резервирования БР24К
2 400.00 руб.
БР24А
- Артикул:
- 143336
Блок резервирования БР24А
Оставьте отзыв
Блоки резервирования БР24К и БР24А, входящие в «Экосистему‑210» компании ОВЕН, выполняют следующие функции:
- обеспечивают резервирование двух блоков питания или источников бесперебойного питания с подачей энергии на единую нагрузку;
- гарантируют корректную работу блоков питания при их параллельном подключении, в том числе при увеличении выходной мощности в два раза.
Данные приборы рекомендованы к использованию совместно с блоками питания производства ОВЕН. Они находят применение в системах АСУ ТП, а также в других отраслях промышленной сферы.
Главные преимущества
- Обеспечивает резервированное питание.
- Входное напряжение постоянного тока: Uвход=10,5−28 В.
- Номинальный входной ток: две линии до 10 А.
- Режим статического резервирования (I stat.boost): 125% (две линии до 12,5 А).
- Оснащён светодиодной индикацией и дискретным выходом «сухой контакт».
- Имеет защиту от: перенапряжения на выходе, перегрузки по входному току, переполюсовки.
- Рабочий температурный диапазон: −40…+70∘C (без потери характеристик).
- Корпус шириной 35 мм или 52 мм — удобен для монтажа в шкаф автоматики.
Примеры применения
Резервированное питание посредством БР24К и передача данных по сети Ethernet в ПЛК верхнего уровня.
Двухкратное наращивание выходной мощности посредством БР24К и передача данных по сети Ethernet в ПЛК верхнего уровня.
Технические характеристики
| Наименование | Значение |
|---|---|
| Общие сведения | |
| Диапазон входных напряжений постоянного тока (UВХОД) | От 10,5 до 28 В |
| Номинальный входной ток | Две линии до 10 А |
| Статичный Boost | Две линии до 12,5 А |
| Падение напряжения вход/выход, типовое | 0,1 В при Iвыход = 10 А |
| Защиты | |
| Защита от переполюсовки | Есть, до 30 В в течение 10 минут |
| Защита входа по току | Силовой автоматический выключатель, 16 A (характеристика B,C) |
| Защита от перенапряжения на выходе (OVP) | Есть, до 36 В |
| Характеристики выхода | |
| КПД |
98,5 % при 12 B DC 99 % при 24 В DC |
| Номинальное напряжение | Uвход–0,1 B при Iвыхода=10 А |
| Статичный Boost | 12,5 А |
| Возможность последовательного подключения | Нет |
| Безопасность и ЭМС | |
| Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008 | N1 |
| Степень защиты по ГОСТ 14254–2015 | IP20 |
| Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 | III |
| Электрическая прочность изоляции (вход-корпус, выход-корпус) | 500В |
| Дискретные выходы | |
| Коммутационный контакт | Сухой контакт |
| Максимальная нагрузка на контакт | 30 В DC,100 мА |
| Функции | Сигнализация «Резервирование OK» |
| Рабочие условия эксплуатации | |
| Рабочий диапазон температур окружающей среды (Токруж) | -40...+70°С |
| Относительная влажность воздуха | от 30 до 98 % без конденсации влаги |
| Атмосферное давление | 84…106,7 кПа |
| Прочее | |
| Срок эксплуатации | 10 лет |
| Срок гарантийногоо бслуживания | 2 года |
| Срок хранения, не менее | 2 года |
| Средняя наработка на отказ | 70 000 ч |
| Масса, не более (без упаковки) | 0,20 кг |
| Масса, не более (в упаковке) | 0,25 кг |
ПРИМЕЧАНИЕ
* При параллельном подключении с целью двухкратного наращивания мощности выходной ток может быть до 20 А
Индикация
Лицевая панель блока резервирования БР24К

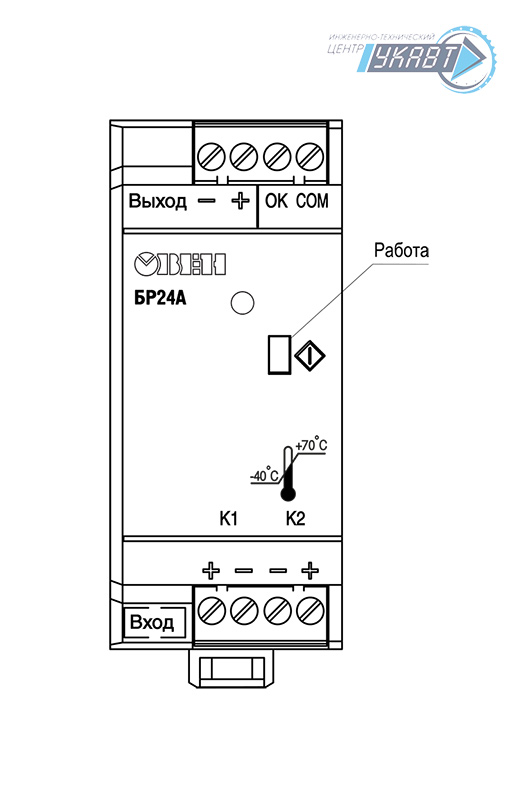

Лицевая панель блока резервирования БР24А
Схема подключения и габаритные размеры
Назначение контактов и схема подключения БР24К

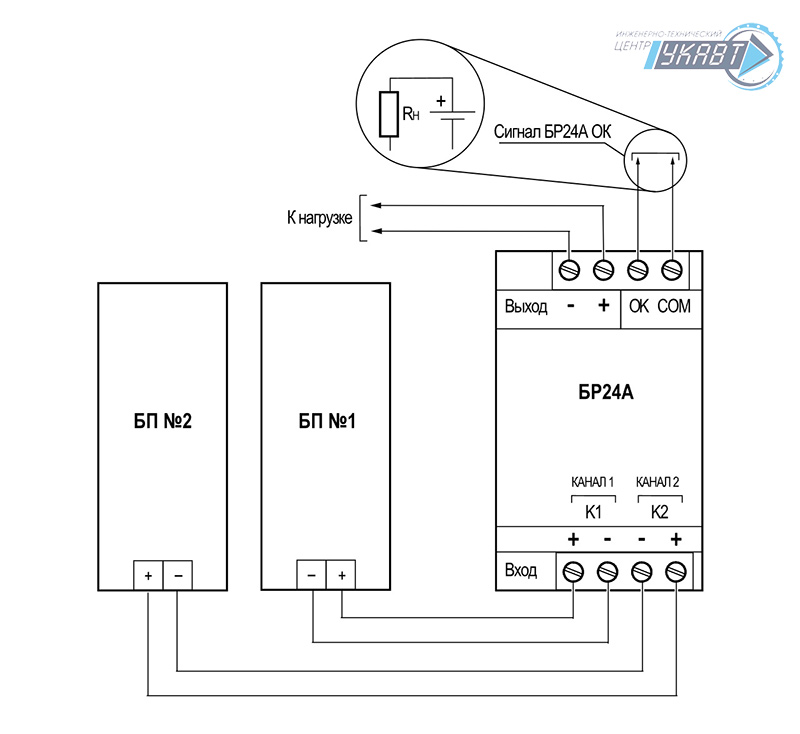

Назначение контактов и схема подключения БР24А
Габаритные и установочные размеры
Габаритные и установочные размеры БР24К

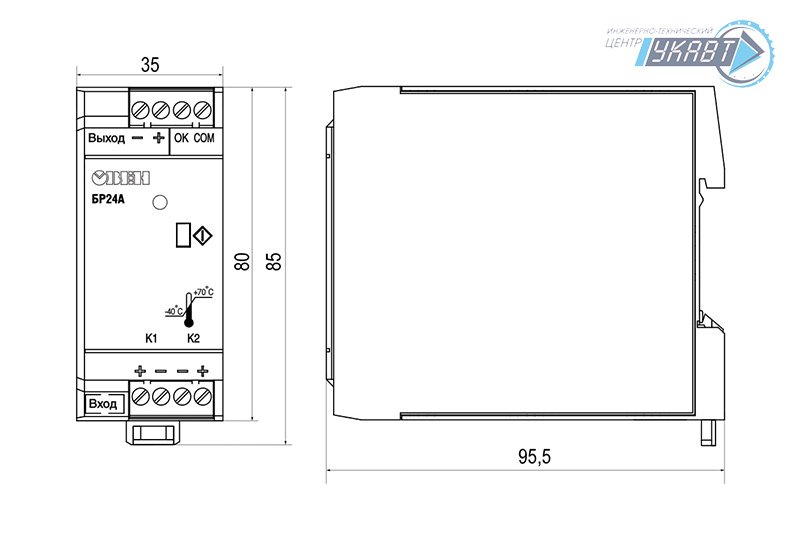

Габаритные и установочные размеры БР24А
Файлы для скачивания
Документация, инструкции и руководства по эксплуатации
