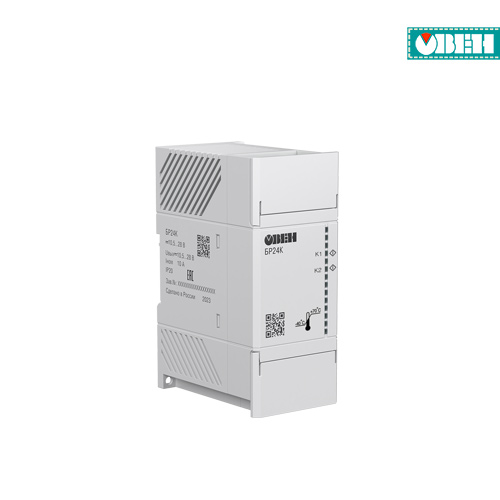

БР24К
![](/upload/uf/b27/b27bcfe0b398807269ee035348ef211c.png)
- Артикул:
- 132349
![102](/upload/iblock/710/71090e3b3d94142d117423ee0d4dce7d.png)
![26](/upload/iblock/a72/a72f59a1bb7e187a705dd00ba2551db7.png)
![35](/upload/iblock/153/1537038f91a7ca124414fde5b548e286.png)
![4](/upload/iblock/737/737065471c7ee1a35c52ddf7709382d4.png)
![8](/upload/iblock/3cc/3cccf1d28593f561fd653431bae3df9f.png)
Блок резервирования питания БР24К используется для обеспечения резервного питания двух блоков питания или ИБП, подключенных к одной нагрузке. Он позволяет системе продолжать работать даже при неисправности одного из источников питания. БР24К также обеспечивает корректную работу блоков питания при их параллельном подключении и при увеличении выходной мощности в два раза. Этот блок является частью системы ОВЕН “Экосистема-210” и рекомендуется для использования с блоками питания ОВЕН в АСУ ТП и других отраслях промышленности.
Главные преимущества
- Обеспечение резервированного питания;
- Диапазон входных напряжений постоянного тока (Uвход) от 10,5 до 28 В;
- Номинальный Iвход – две линии до 10 А;
- Режим статического резервирования Istat.boost 125 %– две линии до 12,5 А;
- Светодиодная индикация, наличие дискретного выхода типа «сухой контакт»;
- Защита от перенапряжения на выходе, защита входа по току, от переполюсовки;
- Расширенный климатический диапазон: -40…+70 °С – без снижения рабочих характеристик;
- Удобный монтаж в шкаф автоматики: корпус шириной 52 мм;
Примеры применения
Технические характеристики
Наименование | Значение |
---|---|
Общие сведения | |
Диапазон входных напряжений постоянного тока (UВХОД) | От 10,5 до 28 В |
Номинальный входной ток | Две линии до 10 А |
Статичный Boost | Две линии до 12,5 А |
Падение напряжения вход/выход, типовое | 0,1 В при Iвыход = 10 А |
Защиты | |
Защита от переполюсовки | Есть, до 30 В в течение 10 минут |
Защита входа по току | Силовой автоматический выключатель, 16 A (характеристика B,C) |
Защита от перенапряжения на выходе (OVP) | Есть, до 36 В |
Характеристики выхода | |
КПД |
98,5 % при 12 B DC 99 % при 24 В DC |
Номинальное напряжение | Uвход–0,1 B при Iвыхода=10 А |
Статичный Boost | 12,5 А |
Возможность последовательного подключения | Нет |
Номинальный ток на выходе* | 10 А |
Безопасность и ЭМС | |
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008 | N1 |
Степень защиты по ГОСТ 14254–2015 | IP20 |
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 | III |
Электрическая прочность изоляции (вход-корпус, выход-корпус) | 500В |
Дискретные выходы | |
Максимальная нагрузка на контакт | 30 В DC,100 мА |
Функции | Сигнализация «Резервирование OK» |
Рабочий диапазон температур окружающей среды (Токруж) | -40...+70°С |
Относительная влажность воздуха | от 30 до 98 % без конденсации влаги |
Атмосферное давление | 84…106,7 кПа |
Прочее | |
Срок эксплуатации | 10 лет |
Срок гарантийногоо бслуживания | 2 года |
Срок хранения, не менее | 2 года |
Средняя наработка на отказ | 70 000 ч |
Масса, не более (без упаковки) | 0,17 кг |
Масса, не более (в упаковке) | 0,27 кг |
Индикация
![Лицевая панель блока резервирования БР24К Лицевая панель блока резервирования БР24К](/upload/medialibrary/341/3416bfccba22bd96f8917b6c8d5ba659.jpg)
Лицевая панель блока резервирования БР24К
Схема подключения и габаритные размеры
![Назначение контактов и схема подключения БР24К Назначение контактов и схема подключения БР24К](/upload/medialibrary/9d2/9d254f615e0287ea0b39503143c23a0d.jpg)
Назначение контактов и схема подключения БР24К
Габаритные и установочные размеры БР24К
![Габаритные и установочные размеры БР24К Габаритные и установочные размеры БР24К](/upload/medialibrary/6f7/6f7d9303f2cfc5e1f5b6ede7afe8299b.jpg)
