ТППТ 01.06

<SCRIPT LANGUAGE="JavaScript">
$(document).ready(function() {
    $("#single_1").fancybox({
          helpers: {
              title : {
                  type : 'float'
              }
          }
      });

    $("#single_2").fancybox({
        openEffect    : 'elastic',
        closeEffect    : 'elastic',

        helpers : {
            title : {
                type : 'inside'
            }
        }
    });
});
</SCRIPT>
<div class="tabs">
<input checked="checked" id="tab2" name="tabs" type="radio"> <label for="tab2" title="О приборе"></label><input id="tab1" name="tabs" type="radio"> <label for="tab1" title="Доставка и оплата"></label> <section id="content-tab2">
    <p>

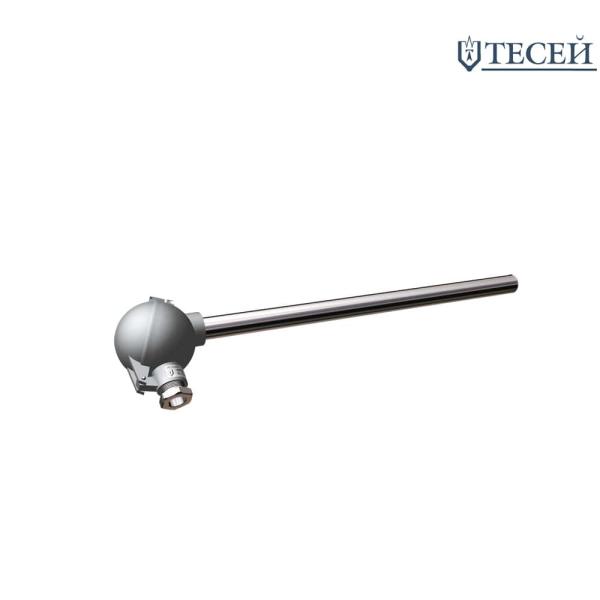

         Предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла. Датчики температуры 01.06, имеют жаростойкий металлический защитный чехол. Защитный чехол выполняется из жаростойкого сплава ХН45Ю. Для установки на объект, рекомендуется комплектовать штуцерами передвижными ЮНКЖ 031, 041 либо передвижными фланцами ЮНКЖ 030 (см. раздел 10 каталога «Монтажная арматура ЮНКЖ»). При этом номинальное давление нормируется по используемому монтажному элементу.
    </p>
    <div class="goods_img">
        <div class="goods_img_blok2">
<a id="single_1" href="/upload/medialibrary/aeb/aebb5eb9fa3acb6bc55eb7ec1c1bbcfe.jpg" height="213" class="sing_one"> <img width="494" alt="01.06" src="/upload/medialibrary/aeb/aebb5eb9fa3acb6bc55eb7ec1c1bbcfe.jpg" height="222" title="01.06" ИТЦ="null" id="img_kartochka"> </a>
        </div>
        <div class="goods_img_blok2">
<a id="single_2" href="/upload/medialibrary/83d/83d0f5d1e2ef8e0eb339a2495a2df6ba.jpg" height="213" class="sing_one"> <img width="410" alt="01.06" src="/upload/medialibrary/83d/83d0f5d1e2ef8e0eb339a2495a2df6ba.jpg" height="218" title="01.06" ИТЦ="null"> </a>
        </div>
    </div>
    <p>
         Датчики КТХА 01.06 в чехлах из жаростойкой стали AISI 310 рекомендуются для применения в температурных диапазонах до 1100°С взамен термопар в более дорогой защитной арматуре из сплавов ХН45Ю и Kanthal АРМ.
    </p>
    <p>
         Датчики 01.06 имеют разборную конструкцию, возможна поставка отдельно термочувствительных элементов КТХА 01.01-006 для них. Конструкция термопреобразователя с металлическим чехлом из стали AISI 310 защищена патентом на полезную модель № 41190.
    </p>
    <h2 class="goods_h2">Технические характеристики</h2>
    <table class="tab_t">
    <tbody>
    <tr>
        <td rowspan="2" class="td_one_r">
             Рабочий спай
        </td>
        <td class="td_one_r">
             1
        </td>
        <td rowspan="2" colspan="2" class="td_one_r">
             Изолирован(ы) или Неизолирован(ы)
        </td>
    </tr>
    <tr>
        <td class="td_one_r">
             2
        </td>
    </tr>
    <tr>
        <td class="td_one_r">
             Вибростойкость ГОСТ Р 52931
        </td>
        <td colspan="4" class="td_one_r">
             Группа V3
        </td>
    </tr>
    <tr>
        <td class="td_one_r">
             Сейсмостойкость MSK-64
        </td>
        <td colspan="4" class="td_one_r">
             9 баллов при уровне установки над нулевой отметкой до 70 м
        </td>
    </tr>
    <tr>
        <td class="td_one_r">
             Номинальное (условное) давление
        </td>
        <td class="td_one_r">
             0,1 МПа
        </td>
        <td colspan="2" class="td_one_r">
             Модификация 01.06
        </td>
    </tr>
    <tr>
        <td class="td_one_r" rowspan="3">
             Климатическое исполнение ГОСТ 15150
        </td>
        <td rowspan="3" class="td_one_r">
             УХЛ2. Температура окружающей среды:
        </td>
        <td class="td_one_r">
             -60..+120ºС для изделий общего назначения
        </td>
    </tr>
    <tr>
        <td class="td_one_r">
             -60..+85 ºС для исполнения Ex с аналоговым сигналом
        </td>
    </tr>
    <tr>
        <td class="td_one_r">
             -55..+85ºС для изделий с унифицированным выходным сигналом
        </td>
    </tr>
    <tr>
        <td class="td_one_r">
             Поверка
        </td>
        <td class="td_one_r" colspan="4">
             — МИ 3090-2007 – для датчиков с монтажной длиной от 20 до 250 мм разборных конструкций, без измерительных преобразователей;<br>
             — МИ 3091-2007 – для датчиков модификаций 21.ХХ <br>
             — ГОСТ 8.338-2001 – для датчиков с монтажной длиной от 250 мм, без измерительных преобразователей;<br>
             — МП РТ 2026-2013 – для датчиков с установленными измерительными преобразователями.<br>
        </td>
    </tr>
    </tbody>
    </table>
    <h2 class="goods_h2">Показатель тепловой инерции t 0,63</h2>
    <table class="tab_t">
    <tbody>
    <tr class="tr_r">
        <th rowspan="2" class="td_r">
             Вид рабочего спая
        </th>
        <th colspan="3" class="td_r">
             Показатель тепловой инерции датчика в зависимости от диаметра, сек
        </th>
    </tr>
    <tr class="tr_r">
        <th class="td_r">
             d = 14
        </th>
        <th class="td_r">
             d = 16
        </th>
        <th class="td_r">
             d = 20
        </th>
    </tr>
    <tr>
        <td class="td_one_r">
             Изолированный от оболочки
        </td>
        <td class="td_one_r">
             30
        </td>
        <td class="td_one_r">
             40
        </td>
        <td class="td_one_r">
             50
        </td>
    </tr>
    <tr>
        <td class="td_one_r">
             Неизолированный от оболочки
        </td>
        <td colspan="3" class="td_one_r">
             —
        </td>
    </tr>
    </tbody>
    </table>
    <table class="tab_t">
    <tbody>
    <tr class="tr_r">
        <th class="td_r">
             Группа условий эксплуатации
        </th>
        <th class="td_r">
             Вероятность безотказной работы
        </th>
        <th class="td_r">
             Назначенный срок службы
        </th>
        <th class="td_r">
             Средний срок службы
        </th>
        <th class="td_r">
             Гарантийный срок эксплуатации
        </th>
    </tr>
    <tr>
        <td class="td_one_r">
             I
        </td>
        <td class="td_one_r">
             0,95 за 40 000 часов
        </td>
        <td class="td_one_r">
             5 лет
        </td>
        <td class="td_one_r">
             10 лет
        </td>
        <td class="td_one_r">
             5 лет
        </td>
    </tr>
    <tr>
        <td class="td_one_r">
             II
        </td>
        <td class="td_one_r">
             0,95 за 16 000 часов
        </td>
        <td class="td_one_r">
             2 года
        </td>
        <td class="td_one_r">
             4 года
        </td>
        <td class="td_one_r">
             2 года
        </td>
    </tr>
    <tr>
        <td class="td_one_r">
             III
        </td>
        <td class="td_one_r">
             0,95 за 8 000 часов
        </td>
        <td class="td_one_r">
             1 год
        </td>
        <td class="td_one_r">
             2 года
        </td>
        <td class="td_one_r">
             1 год
        </td>
    </tr>
    <tr>
        <td class="td_one_r">
             IV
        </td>
        <td colspan="4" class="td_one_r">
             Не нормирована
        </td>
    </tr>
    </tbody>
    </table>
    <p>
         Допустимая главная погрешность для датчиков с общепринятым выходным сигналом стабильного тока 4-20 мА в соответствии с ГОСТ 26.011 и числовым сигналом по протоколу HART, указывается с учетом степени погрешности коррекции холодных контактов.
    </p>
    <h2 class="goods_h2">Предельная погрешность</h2>
    <table class="tab_t">
    <tbody>
    <tr class="tr_r">
        <th class="td_r">
             Выходной сигнал
        </th>
        <th class="td_r">
             Условное обозначение
        </th>
        <th class="td_r">
             Пределы допускаемой погрешности
        </th>
        <th class="td_r">
             Выходной сигнал
        </th>
        <th class="td_r">
             Условное обозначение
        </th>
        <th class="td_r">
             Пределы допускаемой погрешности
        </th>
    </tr>
    <tr>
        <td rowspan="4" class="td_one_r">
             4-20мА
        </td>
        <td class="td_one_r">
             к0Т40
        </td>
        <td class="td_one_r">
             ±0,4% ∙t_n* или ±1,5°С
        </td>
        <td rowspan="4" class="td_one_r">
             4-20мА+HART
        </td>
        <td class="td_one_r">
             к1Н25
        </td>
        <td class="td_one_r">
             ±0,25%∙ t_n или ±0,9°С
        </td>
    </tr>
    <tr>
        <td class="td_one_r">
             к1Т50
        </td>
        <td class="td_one_r">
             ±0,5%∙ t_n или ±2,0°С
        </td>
        <td class="td_one_r">
             к0Н40
        </td>
        <td class="td_one_r">
             ±0,4%∙ t _n или ±1,2°С
        </td>
    </tr>
    <tr>
        <td rowspan="2" class="td_one_r">
             к2Т80
        </td>
        <td rowspan="2" class="td_one_r">
             ±0,8%∙ t_n или ± 2,5°С
        </td>
        <td class="td_one_r">
             к1Н50
        </td>
        <td class="td_one_r">
             ±0,5%∙ t_n или ±1,7°С
        </td>
    </tr>
    <tr>
        <td class="td_one_r">
             к2Н80
        </td>
        <td class="td_one_r">
             ±0,8%∙ t _n или ± 2,5°С
        </td>
    </tr>
    </tbody>
    </table>
    <h2 class="goods_h2">Примеры обозначения изделия</h2>
    <table class="tab_t">
    <tbody>
    <tr>
        <td rowspan="14" class="td_one_r" width="20%;">
<a id="single_1" href="/upload/medialibrary/064/064b97b417e21a496aefa56f2407a64f.jpg" height="213" class="sing_one"><img width="270" alt="01.06" src="/upload/medialibrary/064/064b97b417e21a496aefa56f2407a64f.jpg" height="149" title="01.06"></a>
        </td>
    </tr>
    <tr class="tr_r">
        <td colspan="3" class="td_r">
             КТХА Exi 01.06-A21-K1H50-И-Т310-20-800
        </td>
    </tr>
    <tr>
        <td class="td_one_r">
             Вид изделия
        </td>
        <td class="td_one_r">
             КТ
        </td>
        <td class="td_one_r">
             Кабельный ТП
        </td>
    </tr>
    <tr>
        <td class="td_one_r">
             НСХ
        </td>
        <td class="td_one_r">
             ХА
        </td>
        <td class="td_one_r">
             Хромель-алюмель
        </td>
    </tr>
    <tr>
        <td class="td_one_r">
             Взрывозащита
        </td>
        <td class="td_one_r">
             EXI
        </td>
        <td class="td_one_r">
             0ExiallCT6
        </td>
    </tr>
    <tr>
        <td class="td_one_r">
             Модификация
        </td>
        <td class="td_one_r">
             01.06
        </td>
        <td class="td_one_r">
             Без монтажных элементов
        </td>
    </tr>
    <tr>
        <td class="td_one_r">
             Кабельный ввод
        </td>
        <td class="td_one_r">
             A
        </td>
        <td class="td_one_r">
             Под РЗ-ЦХ DN15
        </td>
    </tr>
    <tr>
        <td class="td_one_r">
             Коммутация (код головки)
        </td>
        <td class="td_one_r">
             21
        </td>
        <td class="td_one_r">
             IP65
        </td>
    </tr>
    <tr>
        <td class="td_one_r">
             Класс допуска
        </td>
        <td class="td_one_r">
             к1
        </td>
        <td class="td_one_r">
             Первый класс
        </td>
    </tr>
    <tr>
        <td class="td_one_r">
             Выходной сигнал (класс точности)
        </td>
        <td class="td_one_r">
             Н50
        </td>
        <td class="td_one_r">
             Цифровой 4-20мА+HART (0,5%)
        </td>
    </tr>
    <tr>
        <td class="td_one_r">
             Вид спая
        </td>
        <td class="td_one_r">
             И
        </td>
        <td class="td_one_r">
             Изолированный
        </td>
    </tr>
    <tr>
        <td class="td_one_r">
             Материал защитной оболочки
        </td>
        <td class="td_one_r">
             Т310
        </td>
        <td class="td_one_r">
             Сталь AISI 310
        </td>
    </tr>
    <tr>
        <td class="td_one_r">
             Диаметр рабочей части
        </td>
        <td class="td_one_r">
             20
        </td>
        <td class="td_one_r">
             мм
        </td>
    </tr>
    <tr>
        <td class="td_one_r">
             Длина монтажная
        </td>
        <td class="td_one_r">
             800
        </td>
        <td class="td_one_r">
             мм
        </td>
    </tr>
    </tbody>
    </table>
</section><section id="content-tab1">
    <div class="Shippay">
        <div class="payment">
<img width="64" alt="Иконка оплата" src="/upload/medialibrary/849/84982960643a31a7f667d3801405a020.png" height="64" title="Иконка оплата" id="icon_paymen">
            <h3 class="document_h3" id="document_h3">
            Оплата </h3>
        </div>
        <p>
             Оплата по счету.
        </p>
        <p>
             Счет можно выставить самостоятельно, воспользовавшись личным кабинетом. Либо связаться с нами любым удобным способом.
        </p>
        <p>
             После выставления счета - товар переходит в резерв на 3 дня.
        </p>
        <p>
             Оплата банковской картой - оплатить можно банковской картой при оформлении заказа на сайте.
        </p>
        <p>
             Принимаем карты: Visa, MasterCard, МИР, JCB.
        </p>
        <div class="payment">
<img width="64" alt="Иконка доставка" src="/upload/medialibrary/f3c/f3cedc9ca6318dd7e19999ac05cfdf43.png" height="64" title="Иконка доставка" id="icon_paymen">
            <h3 class="document_h3" id="document_h3">
            Доставка </h3>
        </div>
        <p>
             Самовывоз: забрать заказ можно в нашем офисе по адресу: Комсомольский проспект д.2 офис 604
        </p>
        <p>
             Понедельник - Четверг с 9:00-17:00
        </p>
        <p>
             Пятница с 9:00-16:00.
        </p>
        <h3 class="document_h3">
        Доставка по России</h3>
        <p>
             Доставка возможна курьерской службой: Dimex, СДЭК, Деловые Линии, DPD, ПЭК, GTD.
        </p>
    </div>
</section>
</div>
<div class="goods_team">
    <h2 class="goods_h2_ukavt">Специалисты готовы ответить на любые интересующие Вас вопросы:</h2>
    <div class="goods_manager">
        <div class="manager-card">
            <div class="manager-card__container">
<img width="102" alt="Александр Рябоконь" src="/upload/medialibrary/732/73293ee642f3783ce8361c5db9a4857c.png" height="102" title="Александр Рябоконь">
            </div>
            <div class="text_team">
                <p class="text_cards">
                     Александр Рябоконь
                </p>
                <p class="text_post">
                     Руководитель отдела продаж
                </p>
                <p class="text_phone">
<img width="12" alt="Иконка телефон УКАВТ" src="/upload/medialibrary/c04/c04e424041b6eaa8cffda65d6c6aca57.png" height="12" title="Иконка телефон УКАВТ">   доб.101  <img width="3" src="/upload/medialibrary/e5c/e5c2b2ebac7b5322156e207fda600964.png" height="11" alt="Палочка" title="Палочка" style="padding-top: 3px;">   <img width="15" alt="Иконка почта УКАВТ" src="/upload/medialibrary/61f/61f712d7e8cfdf34284371d21ec33f4c.png" height="11" title="Иконка почта УКАВТ" style="padding-top: 3px;">  <a href="mailto:sale@ukavt.ru">sale@ukavt.ru</a>
                </p>
            </div>
        </div>
        <div class="manager-card">
            <div class="manager-card__container">
<img width="100" alt="Айрат Суфиянов" src="/upload/medialibrary/876/876a967ab6aded363e12ffa5cf5f432f.png" height="100" title="Айрат Суфиянов">
            </div>
            <div class="text_team">
                <p class="text_cards">
                     Айрат Суфиянов
                </p>
                <p class="text_post">
                     Менеджер по продажам
                </p>
                <p class="text_phone">
<img width="12" alt="Иконка телефон УКАВТ" src="/upload/medialibrary/c04/c04e424041b6eaa8cffda65d6c6aca57.png" height="12" title="Иконка телефон УКАВТ">   доб.102  <img width="3" src="/upload/medialibrary/e5c/e5c2b2ebac7b5322156e207fda600964.png" height="11" alt="Палочка" title="Палочка" style="padding-top: 3px;">   <img width="15" alt="Иконка почта УКАВТ" src="/upload/medialibrary/61f/61f712d7e8cfdf34284371d21ec33f4c.png" height="11" title="Иконка почта УКАВТ" style="padding-top: 3px;">  <a href="mailto:sale2@ukavt.ru">sale2@ukavt.ru</a>
                </p>
            </div>
        </div>
        <div class="manager-card">
            <div>
                   <img width="100" alt="Замолдинова Ирина" src="/upload/medialibrary/a5f/a5f89e3ae195f685f065399f7547ef96.png" height="100" title="Замолдинова Ирина">
            </div>
            <div class="text_team">
                <p class="text_cards">
                     Ирина Замолдинова
                </p>
                <p class="text_post">
                     Менеджер по продажам
                </p>
                <p class="text_phone">
                           <img width="12" alt="Иконка телефон УКАВТ" src="/upload/medialibrary/c04/c04e424041b6eaa8cffda65d6c6aca57.png" height="12" title="Иконка телефон УКАВТ">  доб.107  <img width="3" src="/upload/medialibrary/e5c/e5c2b2ebac7b5322156e207fda600964.png" height="11" alt="Палочка" title="Палочка" style="padding-top: 3px;">   <img width="15" alt="Иконка почта УКАВТ" src="/upload/medialibrary/61f/61f712d7e8cfdf34284371d21ec33f4c.png" height="11" title="Иконка почта УКАВТ" style="padding-top: 3px;">  <a href="mailto:liv@ukavt.ruu">liv@ukavt.ru</a>
                </p>
            </div>
        </div>
    </div>
    <h2 class="goods_h2_ukavt">Заказ можно забрать здесь:</h2>
    <h3 class="goods_h3_ukavt">ИНЖЕНЕРНО-ТЕХНИЧЕСКИХ ЦЕНТР "УКАВТ"</h3>
    <div class="goods_ukavt">
        <p>
<span> <img width="18" alt="Иконка время УКАВТ" src="/upload/medialibrary/7da/7da90f0b1ef0289b7c39002836ea6a7a.png" height="18" title="Иконка время УКАВТ">    <strong>Время работы:</strong> с 9.00 - 17.00 (Понедельник-Четверг) c 9.00 - 16.00 (Пятница)</span>
        </p>
        <p>
<span><img width="18" alt="Иконка адрес УКАВТ" src="/upload/medialibrary/403/40300647990fc0d198cfa18d4bd0116e.png" height="18" title="Иконка адрес УКАВТ">   <strong>Адрес:</strong> город Челябинск, Комсомольский проспект дом 2 офис 604    </span>
        </p>
        <p>
<span> <img width="18" alt="Иконка телефон УКАВТ" src="/upload/medialibrary/c04/c04e424041b6eaa8cffda65d6c6aca57.png" height="18" title="Иконка телефон УКАВТ">   <strong>Телефон:</strong> +7 (351) 700-75-17</span>
        </p>
    </div>
</div>
<br>
