- ТППТ 01.06
ТППТ 01.01
- Артикул:
- ТППТ-01.01
ТППТ 01.01
Срок доставки1 дней
Оставьте отзыв
Устройство предназначено для измерения температуры газообразных сред высокой температуры при условии их химической неагрессивности.

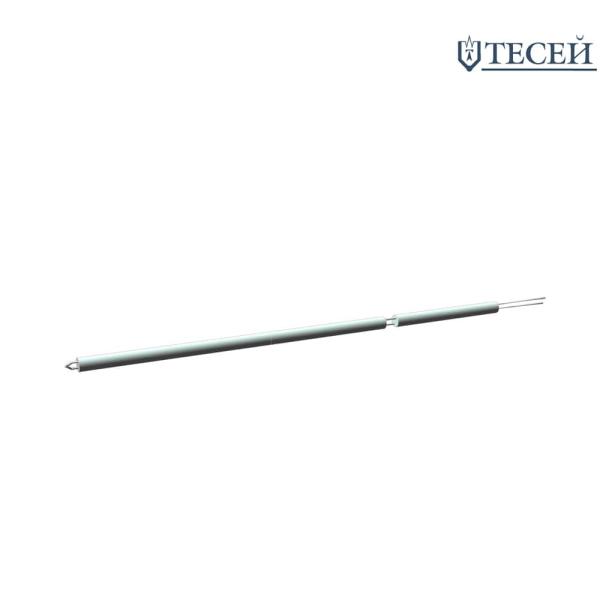

Термопара бескорпусного исполнения модификации ТППТ(ТПРТ, ТПВР)01.01 предусматривает следующую схему изоляции термоэлектродов: для изделий монтажной длиной ≤400 мм применяется цельная двухканальная соломка; для термопар длиной >400 мм цельная соломка дополняется двухканальными бусами длиной 50 мм до достижения требуемой общей длины.
Соломка и бусы изготовлены из алюмооксидной керамики. По запросу заказчика может быть поставлена двухканальная соломка требуемой длины, выполненная из алюмооксидной керамики марки К799.
Технические характеристики
| Рабочий спай | 1 | Открытый(ых) | ||
| 2 | ||||
| Вибростойкость ГОСТ Р 52931 | Группа L3 | |||
| Номинальное (условное) давление | 0,1МПа | |||
| Климатическое исполнение ГОСТ 15150 | УХЛ2 | Температура окружающей среды: -40..+200ºС | ||
| Поверка |
ГОСТ 8.338-2013 — - для датчиков с монтажной длиной от 250 мм без установленных измерительных преобразователей. - «Датчики температуры ТППТ, ТПРТ, ТПВР, ТППТ Ex, ТПРТ Ex. Методика поверки» для датчиков температуры ТППТ, ТПРТ, ТППТ Ex, ТПРТ Ex с установленными измерительными преобразователями и для датчиков температуры |
|||
| Показатель тепловой инерции | Не превышает 1 с. | |||
| Диаметр термоэлектродов | Обозначение | Диаметр положительного термоэлектрода, мм | Диаметр отрицательного термоэлектрода, мм | |
| А | 0,5 | |||
| В | 0,4 | 0,5 | ||
| С | 0,4 | |||
Показатели надежности
| Группа условий эксплуатации | Вероятность безотказной работы | Назначенный срок службы | Средний срок службы | Гарантированный срок эксплуатации |
|---|---|---|---|---|
| II1 | 0,85 за 16 000 часов | 2 года | 4 года | 2 года |
| III1 | 0,85 за 8 000 часов | 1 год | 2 года | 1 год |
| IV | не нормирован | |||
| 1 – эксплуатация датчиков температуры в окислительной и инертной атмосфере при отсутствии воздействия веществ, относящихся к платиновым ядам. | ||||
Температурный диапазон
| Тип датчика температуры | Температура применения С | Группа условий эксплуатации | Интервал между поверками | Дрейф за ИМП, С |
|---|---|---|---|---|
| ТППТ | 0....1100 | II | 2 года | ± 1 |
| 0....1200 | III | 1 год | ± (1,0 + 0,003 · (|t|-1100) | |
| 0…1300 | ± (0,002 · |t|) | |||
| 0…1600 | IV | не нормирован | ||
| ТПРТ | 600…1200 | II | 2 года | ± (0,0025 · |t|) |
| 600…1400 | III | 1 год | ||
| 600…1600 | ± (0,005 · |t|) | |||
| 600…1800 | IV | не нормирован | ||
| ТПВР | не нормирован | |||
Вариант исполнения
| ТППТ | (R) |
|---|---|
| 1 | 2 |
| 01.01 | 000 |
|---|---|
| 3 | 4 |
| A | 1 |
|---|---|
| 5 | 6 |
| 0 | 2 | |
|---|---|---|
| 7 | 8 | 9 |
| К795 |
|---|
| 10 |
| 4 |
|---|
| 11 |
| L |
|---|
| 12 |
| Поле | Наименование | Код | Описание | |
|---|---|---|---|---|
| 1 | Тип датчика | ТППТ,ТПРТ,ТПВТ | Термопреобразователь проволочный | |
| 2 | НСХ | Не заполнено | ПП(S) по ГОСТ Р 8.585-2001 | ТППТ |
| R | ПП(R) по ГОСТ Р 8.585-2001 | |||
| Не заполнено | ПР(В) по ГОСТ Р 8.585-2001 | ТПРТ | ||
| Тип С по ASTM Е230 | ТПВР | |||
| А1,А2,А3 | ВР(А-1), ВР(А-2), ВР(А-3) по ГОСТ Р 8,585-2001 | |||
| 3 | Модификация | 01.01 | Термопара без защитного чехла (термоэлемент) | |
| 4 | Узел коммутации датчика | 000 | свободные концы | |
| 5 | Типоразмер термоэлектродов | А | Положительный Ø0.5мм | Отрицательный Ø 0.5мм |
| В | Положительный Ø0.4мм | |||
| С | Положительный Ø0.4мм | |||
| 6 | Класс допуска | 1,2 | По ГОСТ Р 8.585-2001 | ТППТ |
| 2,3 | ТПРТ | |||
| По ГОСТ Р 8.585-2001, для типа С по ASTM E230 | ТПВРТ | |||
| 7 | Выходной сигнал | не заполнено | аналоговый сигнал (mV) в соответствии с НСХ | |
| 8 | Исполнение рабочего спая | 0 | открытый спай | |
| 10 | количество пар термоэлектродов |
не заполнено 2 3 |
1 пара термоэлектродов 2 пары термоэлектродов (2 спая) 3 пары термоэлектродов (2 спая) |
|
| 10 | Материал защитного чехла | К799 | Алюмооксидная керамика 99%, газоплотная | |
| 11 | Наружный диаметр | 4 или 3 | мм | |
| 12 | Монтажная длина | 250÷10000 | мм | |
Примеры обозначения изделия
|
||
| ТППТ 01.01 – 000 – С1 – 0 – К799 – 4 – 800 | ||
| Вид изделия | ТП | Термопреобразователь проволочный |
| НСХ | ПП | Тип S |
| Взрывозащита | - | Общего назначения |
| Модификация | 01.01 | без монтажных элементов |
| Коммутация (код головки) | 000 | Свободные термоэлектроды |
| Типоразмеры термоэлектродов | С | 0,4мм/0,4мм |
| Класс допуска | 1 | первый класс |
| Вид спая, количество пар | 0 | Один, открытый |
| Материал защитной оболочки | К799 | Керамика С799 |
| Диаметр рабочей части | 4 | мм |
| Длина монтажная | 800 | мм |
|
||
| ТППТ(R)01.01 – 000 – А1 – 0 – К799 – 4 –1000 | ||
| Вид изделия | ТП | Термопреобразователь проволочный |
| НСХ | ПП(R) | Тип R |
| Взрывозащита | - | Общего назначения |
| Модификация | 01.01 | без монтажных элементов |
| Коммутация (код головки) | 000 | Свободные концы |
| Типоразмеры термоэлектродов | А | 0,5мм/0,5мм |
| Класс допуска | 1 | первый класс |
| Вид спая, количество пар | 0 | Один, открытый |
| Материал защитной оболочки | К799 | Керамика С799 |
| Диаметр рабочей части | 4 | мм |
| Длина монтажная | 1000 | мм |
