- Устройство плавного пуска УПП1-5К5-В
20 040.00 руб.
УПП1-11К-В M01
- Артикул:
- 140572

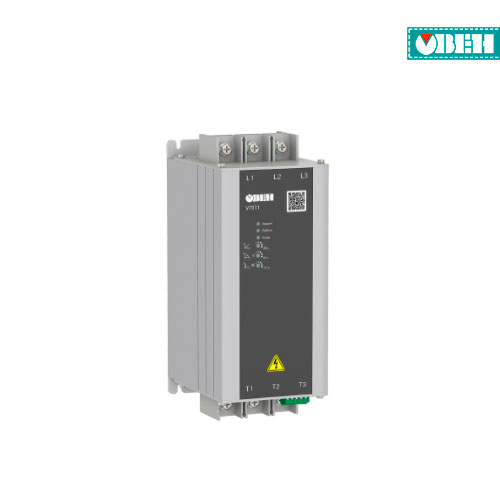

Устройство плавного пуска УПП1-11К-В
Оставьте отзыв
Обновленная серия устройств плавного запуска УПП1, оснащенная интегрированным байпасом, позволяет контролировать процесс запуска и останова электродвигателей мощностью до 55 киловатт со стабильным увеличением напряжения и предназначена для работы с внешним блоком защиты электродвигателя.
Главные преимущества
- Монтаж вплотную;
- Встроенный байпас – снижает тепловыделение и увеличивает ресурс работы полупроводников;
- 2- или 3-проводное управление запуском/остановом;
- Широкий диапазон рабочих температур;
- Плавный пуск двигателя (1…20 сек);
- Плавный останов двигателя (0…20 сек);
- Регулировка пускового момента (40…70 %);
- Отключение двигателя при срабатывании;
Основные параметры
| Параметры | Значение |
|---|---|
| Пусковой крутящий момент | 0...70 % Мном |
| Время разгона | 1…20 сек |
| Время торможения | 0…20 сек |
| Сетевое напряжение | 3×400 В |
| Степень защиты | IP20 |
| Метод управления | Тиристорное по двум фазам |
| Способ настройки | Три поворотных переключателя |
Основные параметры
| Параметры | Значение |
|---|---|
| Рабочий диапазон сетевого напряжения | 3×360…480 В |
| Частота сети | 50/60 Гц (±5 %) |
| Время работы без байпаса | 1…20 с (во время разгона и торможения) |
| Число пусков в час | 20 |
| Цепи управления | |
| Напряжение логических входов управления | Встроенный источник питания 12VDC |
| Выходное реле | |
| Коммутирующая способность реле (кл. 13, 14) |
5 А при 30 В постоянного тока 5 А при 250 В переменного тока |
| Изоляция | |
| Электрическая прочность изоляции | 3000 В |
| Диапазон температур окружающей среды | -25…+60 °С |
| Способ охлаждения | Естественная конвекция |
| Относительная влажность при 20 °С | 95 % |
| Монтаж | Вертикальный |
| Температурный диапазон хранения | -25…+60 °С |
Схема электрических соединений
Для корректной работы устройства плавного пуска ОВЕН УПП1 рекомендуется установка автоматического выключателя цепи, теплового реле или плавких предохранителей и линейного контактора для подачи силового напряжения. После этого, необходимо подать управляющее напряжение и команду «Пуск».
Схема электрических соединений УПП1
Схемы подключения прибора с двухпроводным (1) и трехпроводным (2) управлением
Монтаж
Горизонтальное размещение устройства не рекомендуется. Если этого нельзя избежать, следует уменьшить нагрузочный ток на 15%. Возможна плотная установка.
Расстояние между УПП1 при монтаже в шкафу
Установка прибора
Быстрый старт
Устройство ОВЕН УПП1 обеспечивает возможность настройки трех параметров: времени разгона, времени замедления и пускового момента. Эти настройки выполняются с помощью трех поворотных регуляторов.
Алгоритм настройки УПП1
Диаграмма работы УПП1
Обратите особое внимание!
Изменение настроек поворотных переключателей должно осуществляться при выключенном управляющим напряжении. Частые повторения запусков могут привести к перегрузке реле защиты мотора.
Пусковой момент (в диапазоне 40…70%) определяет начальный вращающий момент при отправке команды ПУСК. Время разгона (от 1 до 20 секунд) устанавливает временной промежуток, за который происходит постепенное повышение напряжения до уровня напряжения в сети, и разгон электромотора до номинальной скорости при отправке команды запуска мотора. Оптимизирует ускорение электромотора и пусковой ток. Меньшее время разгона повышает ускорение и пусковой ток мотора.
Большее - снижает ускорение и пусковой ток. Время замедления (от 0 до 20 секунд) задает длительность периода плавного снижения напряжения при плавном прекращении работы электромотора после отправки команды остановки мотора.
Габаритные и присоединительные размеры
| Модификация | Габарит корпуса | Ш | В | Г | Вес УПП1 |
|---|---|---|---|---|---|
| УПП1-5К5-В | Типоразмер 1 | 88 | 220 | 115 | 1,7 |
| УПП1-7К5-В | |||||
| УПП1-11К-В | |||||
| УПП1-15К-В | |||||
| УПП1-18К-В | |||||
| УПП1-22К-В | |||||
| УПП1-30К-В | |||||
| УПП1-37К-В | |||||
| УПП1-45К-В | Типоразмер 2 | 88 | 237 | 115 | 2,4 |
| УПП1-55К-В |
