KIPVENT-300.01.230

Артикул:: 46191

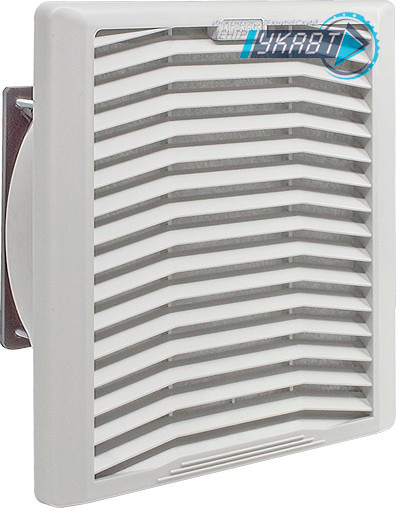

Решетка вентиляционная впускная с фильтром и вентилятором KIPVENT-300.01.230

4 050.40 руб.

Замолдинова Ирина

Менеджер по продажам

+7(351)796-42-77 доб 107
liv@ukavt.ru

Срок доставки
7 дней

Официальный сертификат дилера

Страна производитель

в спецификацию Купить в 1 клик в корзину

Оставьте отзыв

Решётки для забора воздуха с вентилятором и выходные решётки играют ключевую роль в поддержании необходимого температурного режима внутри электротехнических шкафов.

При функционировании установленного в шкафу оборудования происходит выделение тепловой энергии. Количество выделяемого тепла варьируется в зависимости от типа оборудования. Значительное теплообразование характерно для таких устройств, как контроллеры, блоки питания, твердотельные реле, регуляторы и частотные преобразователи. Чтобы избежать перегрева оборудования и его поломки из-за повышения температуры в замкнутом пространстве шкафа, требуется организация воздушного потока.

Решётки KIPVENT для забора и вывода воздуха представляют собой эффективное решение для организации воздухообмена в шкафу и контроля температурного режима. Дополнительно решётки снабжены сменным фильтром, который защищает оборудование от попадания пыли и её оседания на компонентах.

Основные рекомендации по эксплуатации вентиляторов и решёток KIPVENT:

Применяйте решётки с вентиляторами и выходные решётки при условии, что температура снаружи шкафа ниже внутренней. Такой подход обеспечит максимальную эффективность и экономичность работы системы.
Располагайте вентилятор с впускной решёткой для подачи воздуха внутрь шкафа. Благодаря этому избыточное давление заставит весь воздушный поток проходить через фильтры.
Монтируйте впускную решётку с вентилятором в нижней части шкафа (примерно треть высоты), а выходную — в верхней, максимально высоко. Подобное размещение обеспечит естественную циркуляцию воздуха, предотвратит образование застойных зон тёплого воздуха и исключит перегрев отдельных участков.
Гарантируйте беспрепятственный доступ воздуха к входным и выходным отверстиям шкафа для эффективного отвода тепла в окружающую среду.

Технические характеристики впускных решеток с вентиляторами серии KIPVENT:

Параметры	Значение параметра
Фото

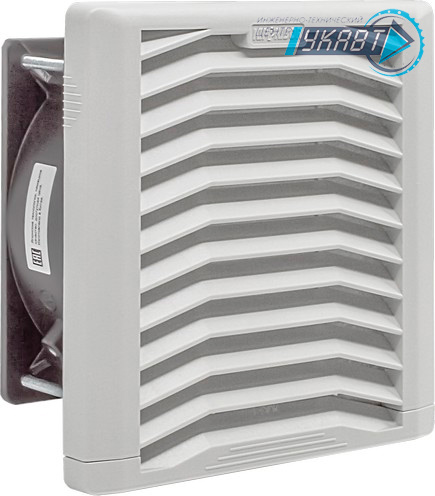

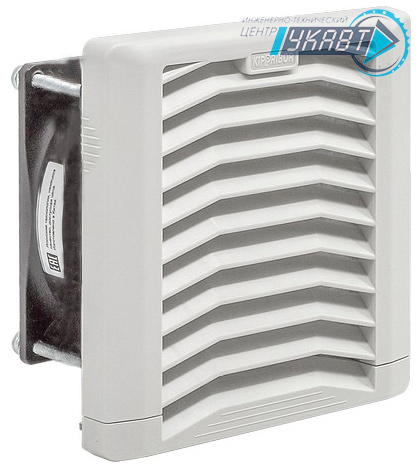

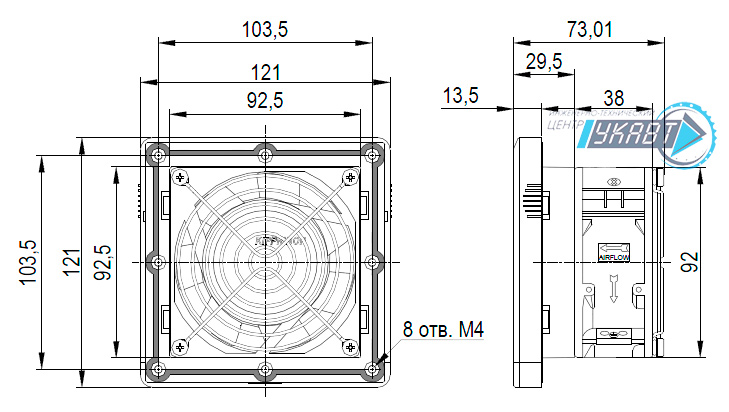

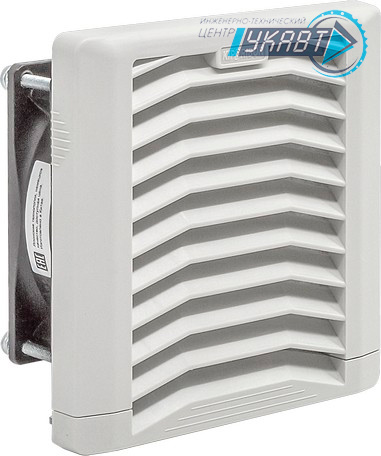

Модификация	KIPVENT-100.01.230	KIPVENT-100.11.230	KIPVENT-200.01.230	KIPVENT-200.11.230	KIPVENT-300.01.230
Напряжение питания	220 VAC
Частота питающей сети	50 Гц
Мощность	20 Вт	14 Вт	14 Вт	21 Вт	21 Вт
Потребляемый ток	100 мА	80 мА	90 мА	130 мА	135 мА
Электрическое подключение	Разъем Faston серии 0,110" (наконечники поставляются в комплекте)
Свободная подача воздуха	42 м³/ч	55 м³/ч	88 м³/ч	98 м³/ч	111 м³/ч
Подача воздуха в комбинации с выпускной решеткой	36 м³/ч	42,5 м³/ч	65 м³/ч	85 м³/ч	94 м³/ч
Макс. статическое давление	28 Па	36 Па	26 Па	53 Па	55 Па
Поверхностная плотность фильтра	150 г/м²
Класс фильтра (EN 779)	G2
Уровень шума (DIN 45 635)	35 дБ	37 дБ	41 дБ	49 дБ	49дБ
Тип подшипника	Подшипник качения
Степень защиты	IP 54

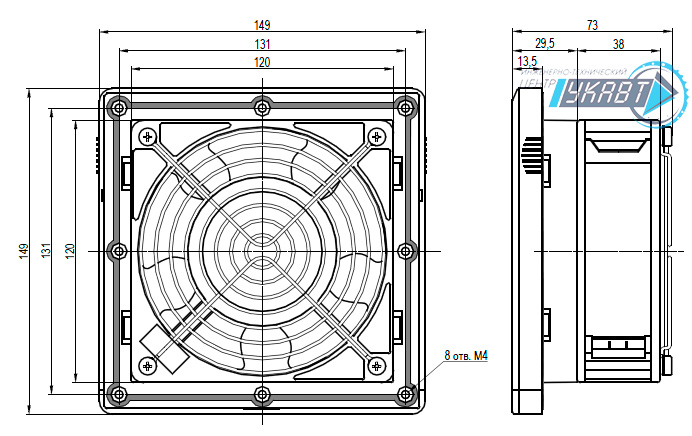

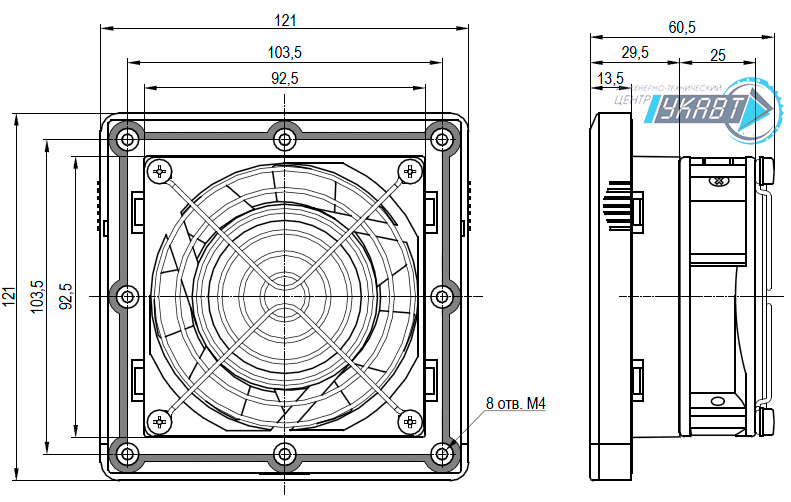

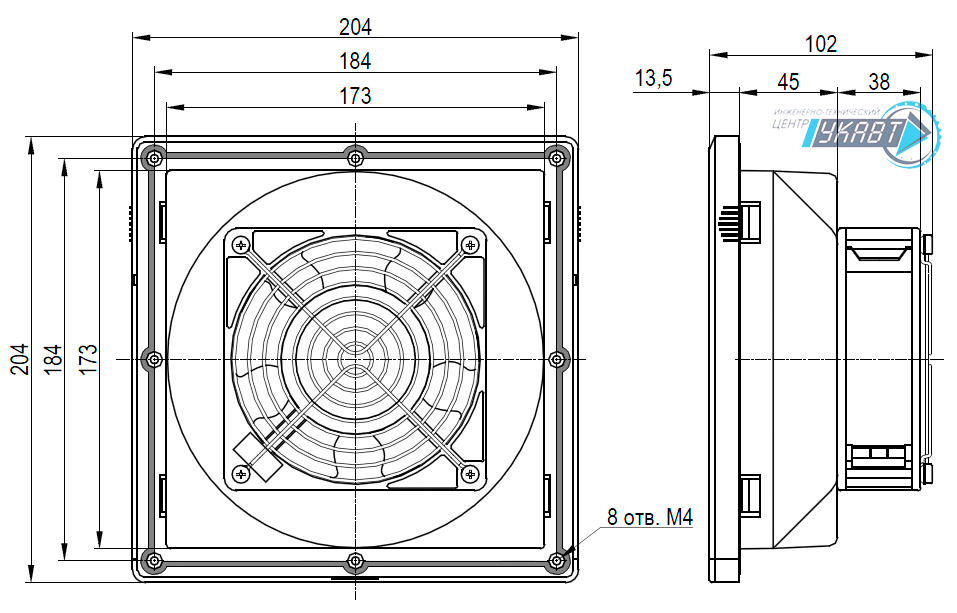

Габаритные размеры	121х121х60,5 мм	121х121х73,5 мм	149х149х73 мм	149х149х73 мм	204х204х103 мм

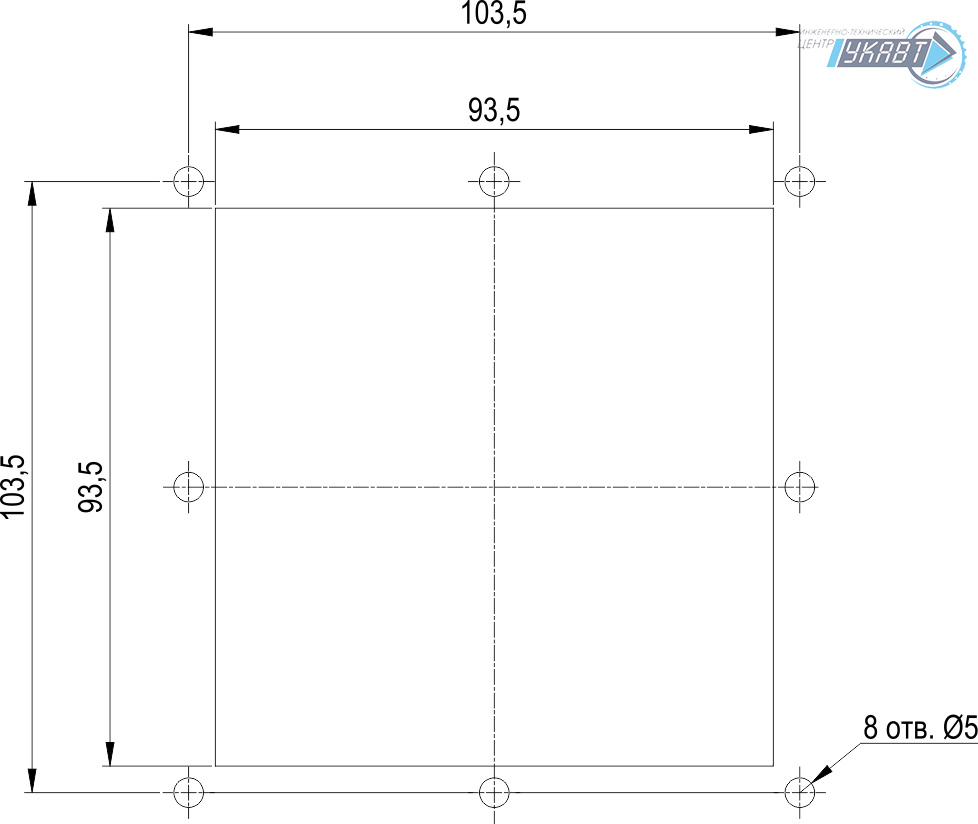

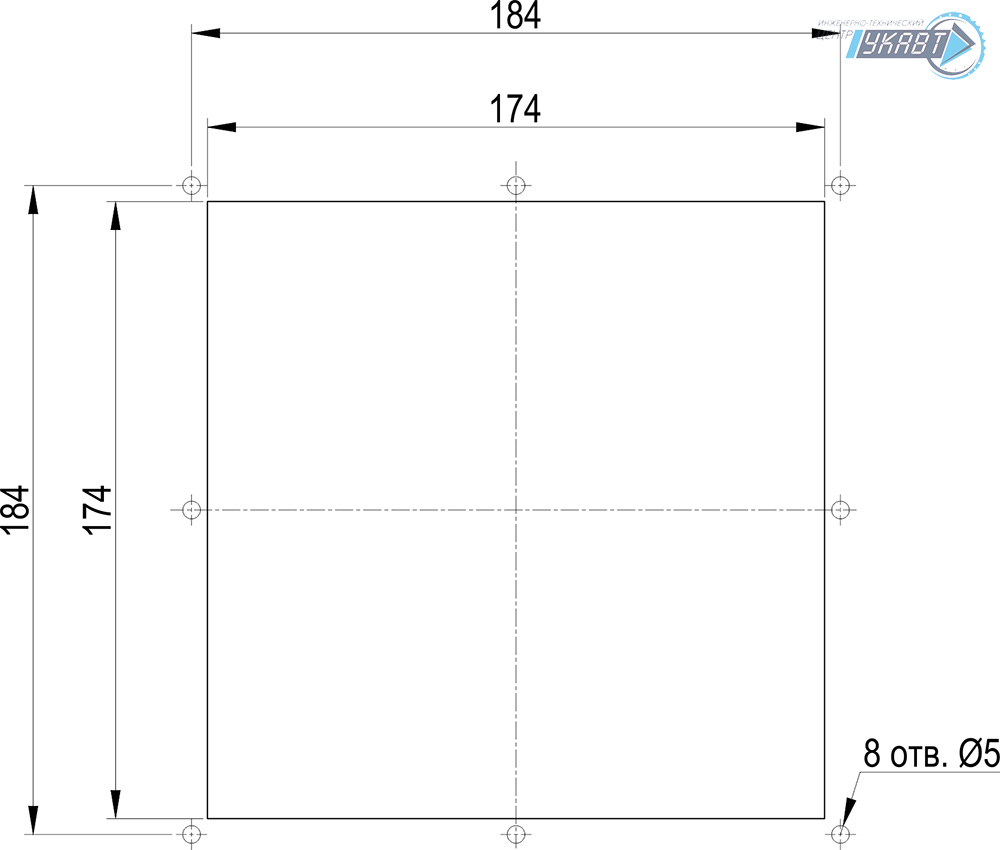

Размер выреза	93,5х93,5 мм		121х121 мм		174х174 мм
Масса	0,38 кг	0,49 кг	0,79 кг		1,01 кг
Материал	Не поддерживающий горение ABS-FR пластик, категория воспламеняемости V0 согласно UL94
Цвет	RAL7035
Рабочая температура	-20…+60 °C
Температура хранения	-40…+70 °C

Параметр	Значение параметра
Фото

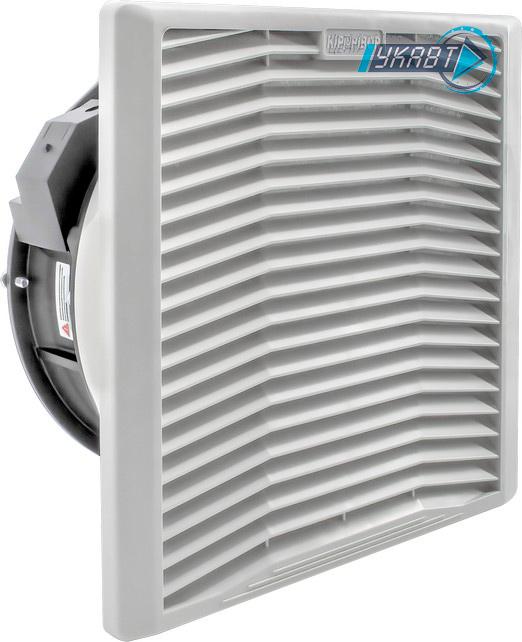

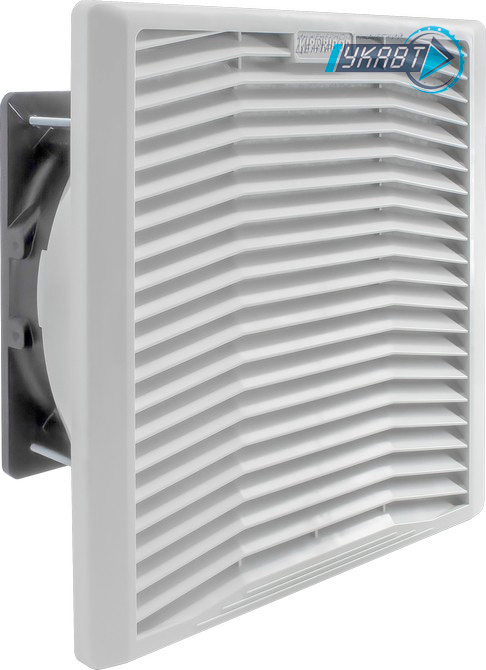

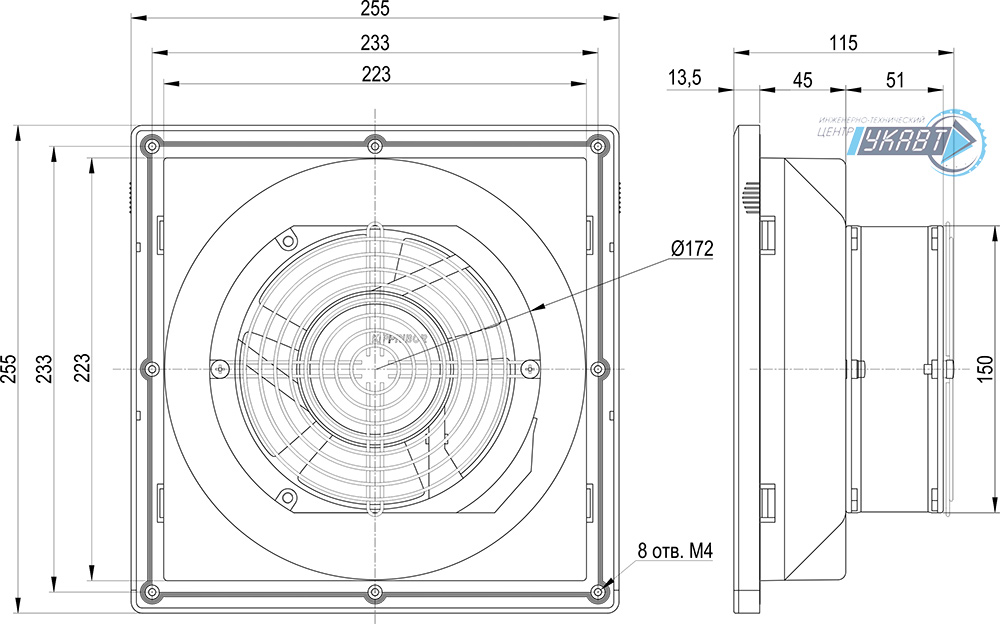

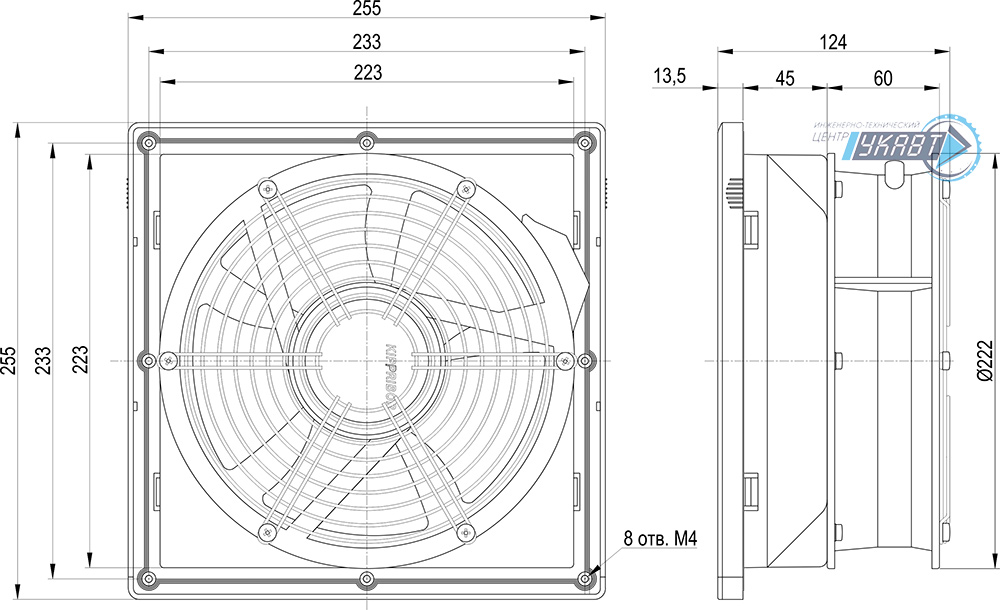

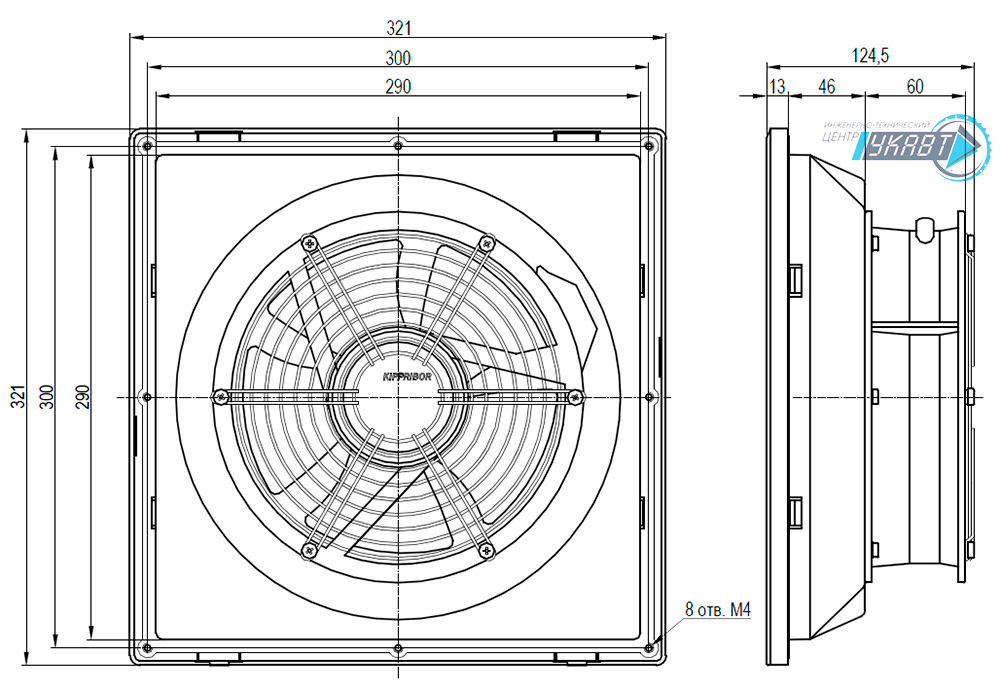

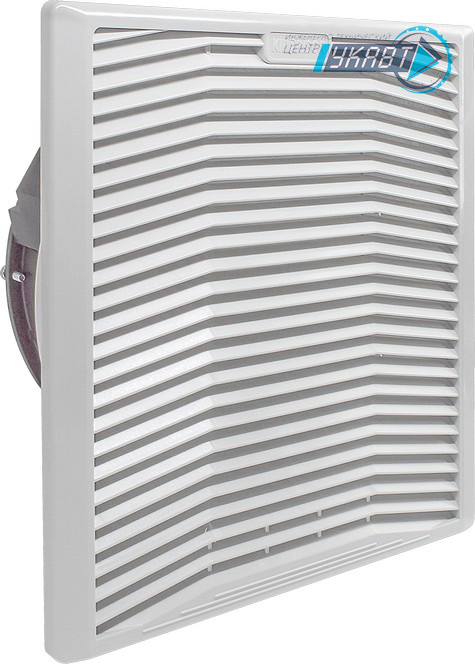

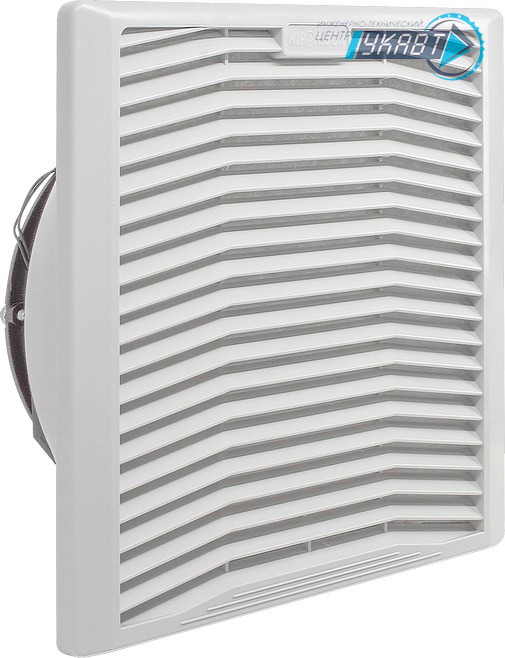

Модификация	KIPVENT-400.01.230	KIPVENT-400.11.230	KIPVENT-400.21.230	KIPVENT-500.01.230
Напряжение питания	220 VAC
Частота питающей сети	50 Гц
Мощность	45 Вт	56 Вт	54 Вт	54 Вт
Потребляемый ток	200 мА	390 мА	260 мА	260 мА
Электрическое подключение	Разъем Faston серии 0,110" (наконечники поставляются в комплекте)
Свободная подача воздуха	269 м³/ч	541 м³/ч	580 м³/ч	580 м³/ч
Подача воздуха в комбинации с выпускной решеткой	238 м³/ч	429 м³/ч	456 м³/ч	511 м³/ч
Макс. статическое давление	110 Па	143 Па	155 Па	115 Па
Поверхностная плотность фильтра	150 г/м²
Класс фильтра (EN 779)	G2
Уровень шума (DIN 45 635)	57 дБ	61 дБ	63 дБ	61 дБ
Тип подшипника	Подшипник качения
Степень защиты	IP 54

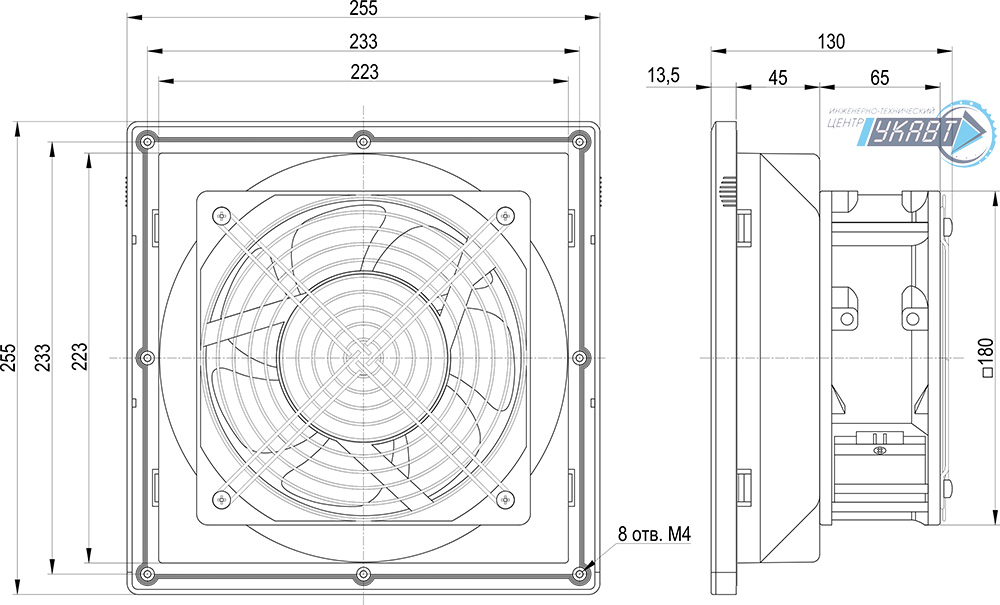

Габаритные размеры	255х255х115 мм	255х255х130 мм	255х255х124 мм	322х322х130 мм

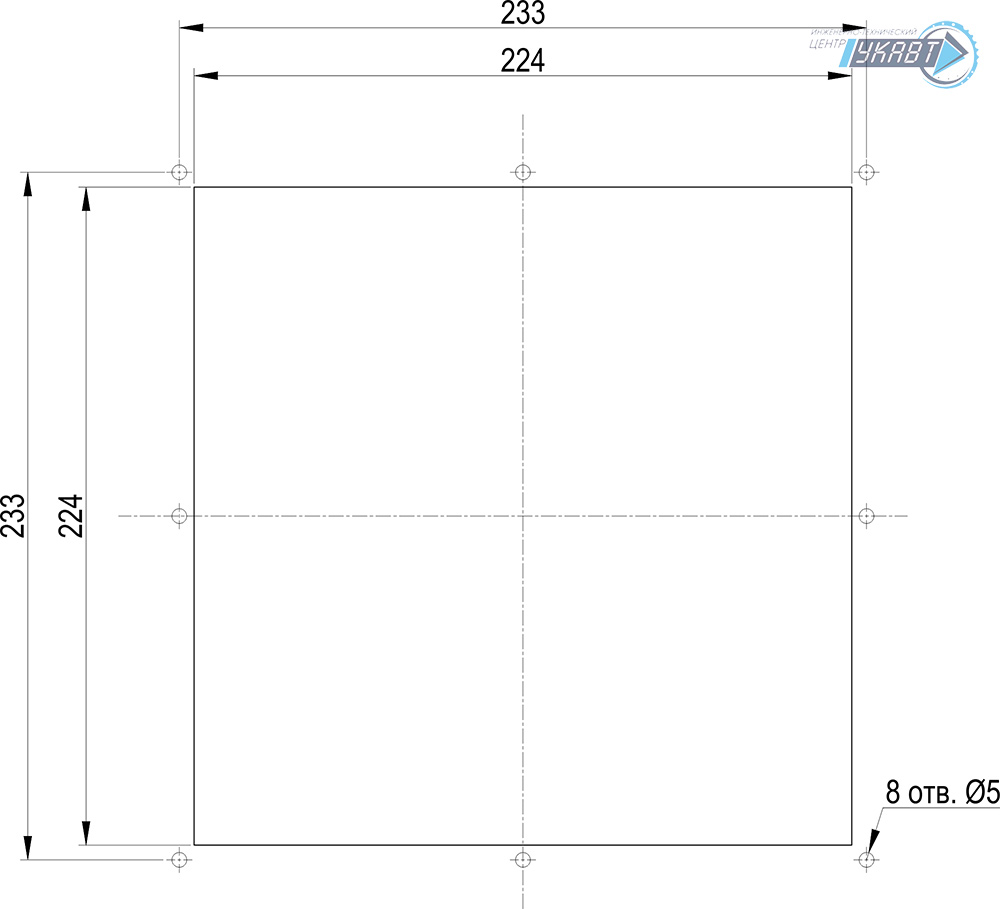

Размер выреза	224х224 мм	224х224 мм	224х224 мм	291х291 мм
Масса	1,64 кг	2,28 кг	1,73 кг	2,99 кг
Материал	Не поддерживающий горение ABS-FR пластик, категория воспламеняемости V0 согласно UL94
Цвет	RAL7035
Рабочая температура	-20…+60 °C
Температура хранения	-40…+70 °C

Технические характеристики выпускных решеток серии KIPVENT

Параметр	Значение параметра
Фото

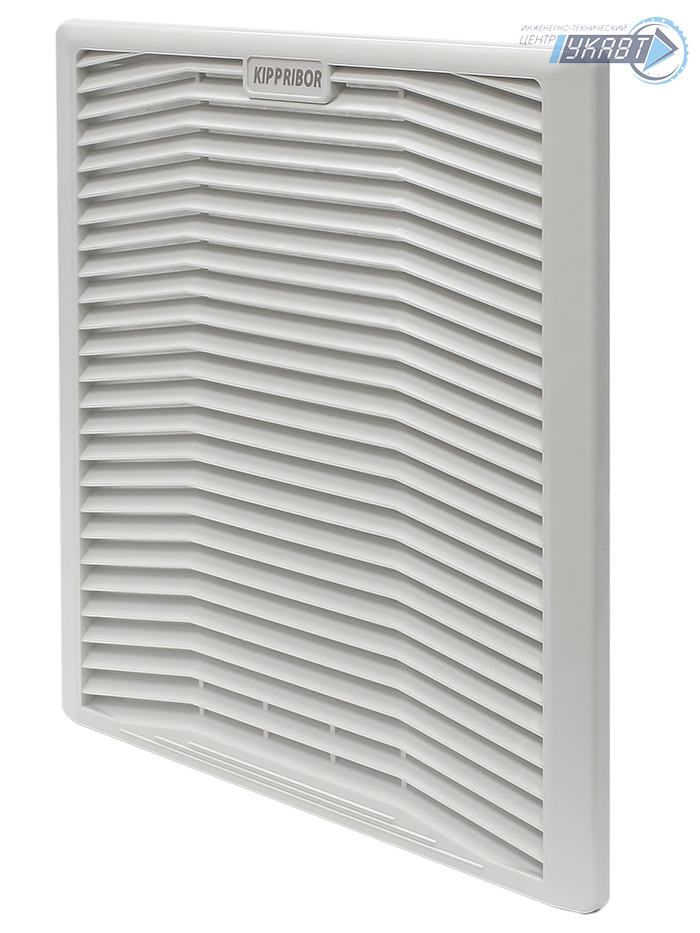

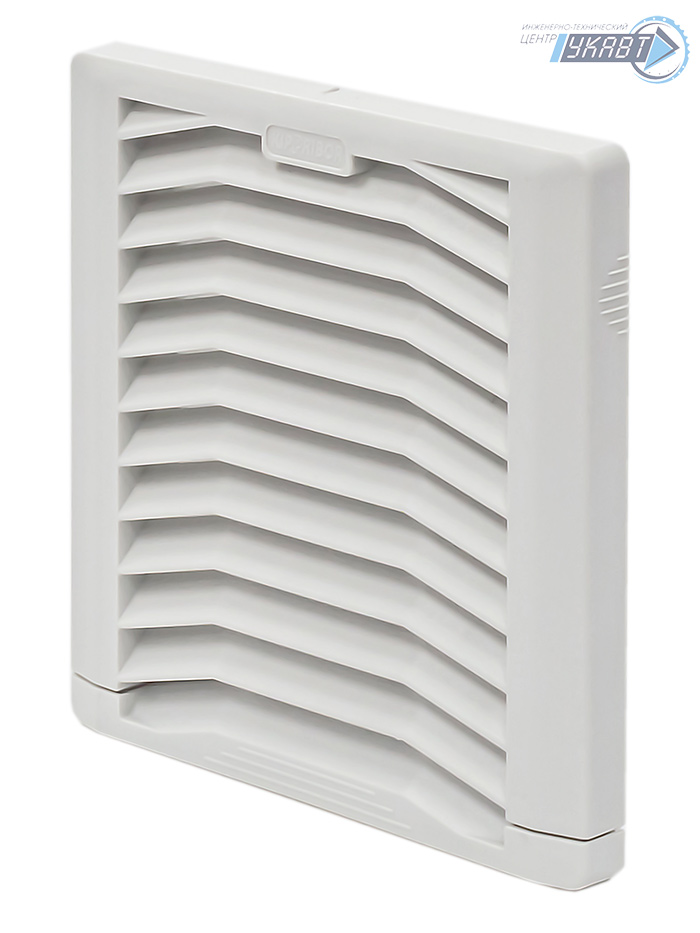

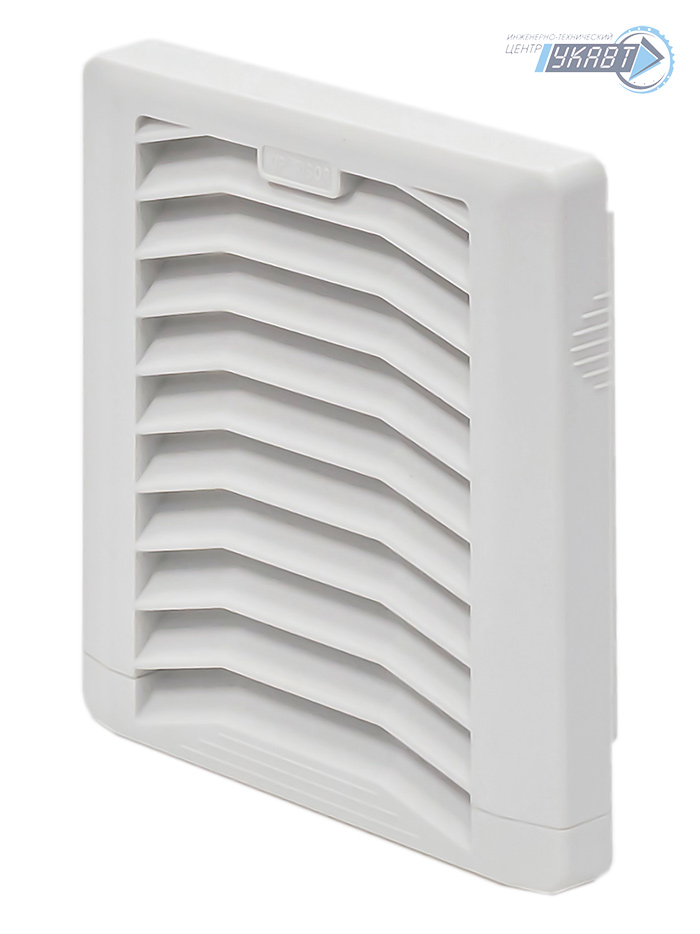

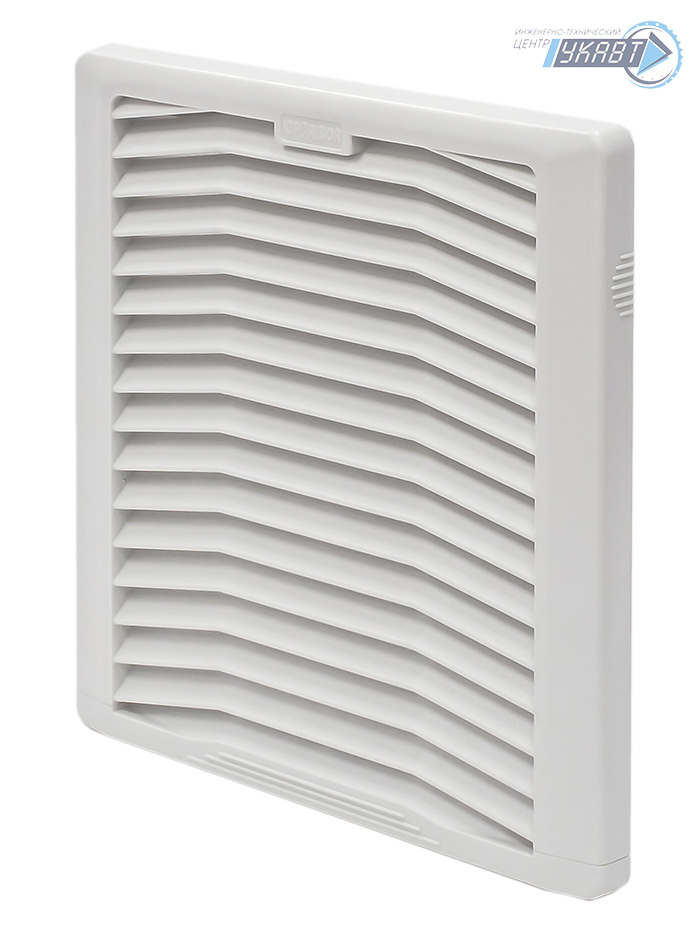

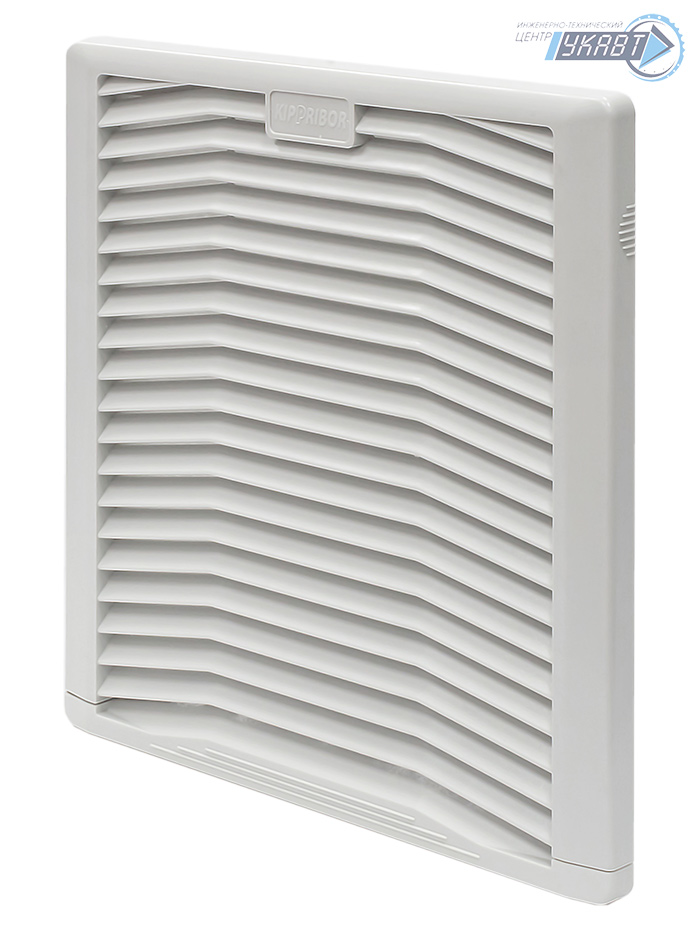

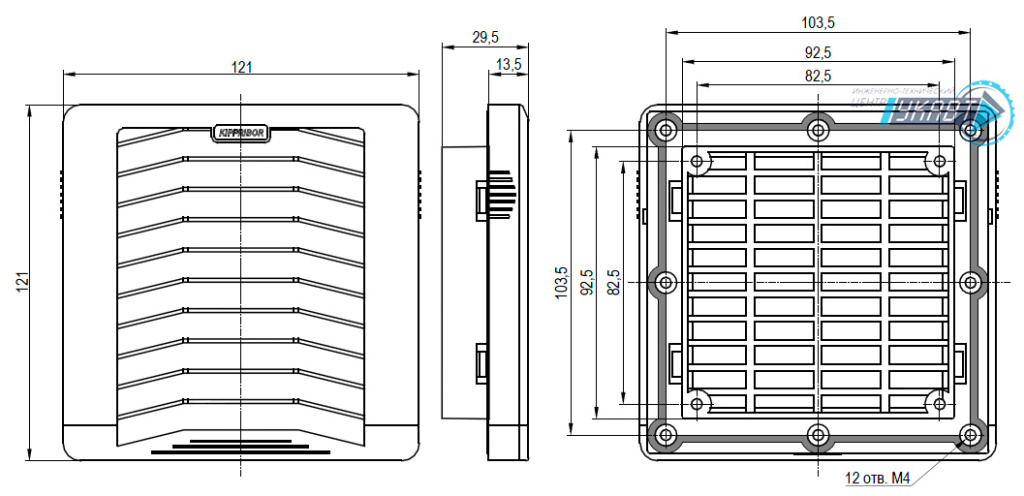

Модификация	KIPVENT-100.01.300	KIPVENT-200.01.300	KIPVENT-300.01.300	KIPVENT-400.01.300	KIPVENT-500.01.300
Поверхностная плотность фильтра	150 г/м²
Класс фильтра (EN 779)	G2
Степень защиты	IP 54

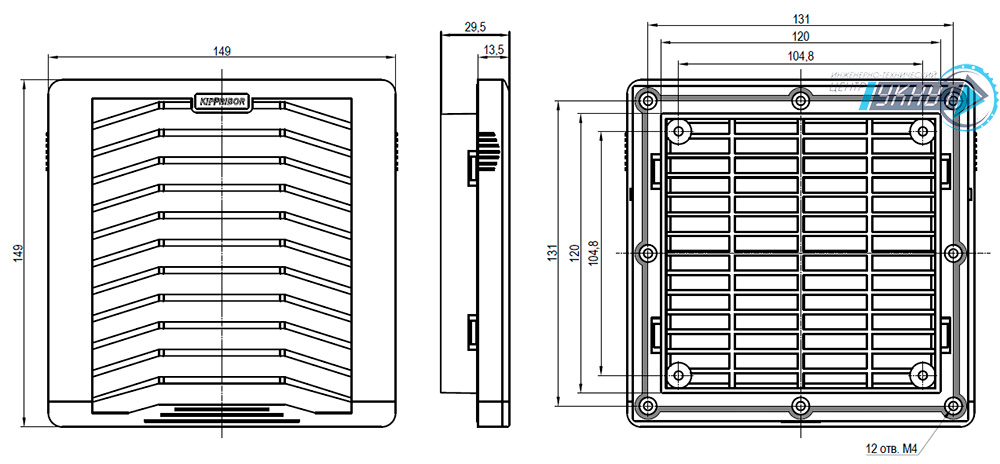

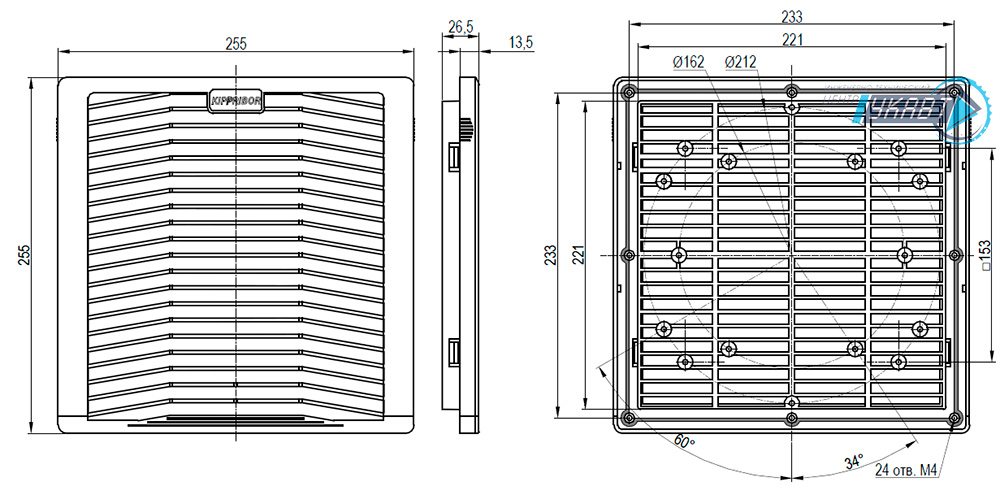

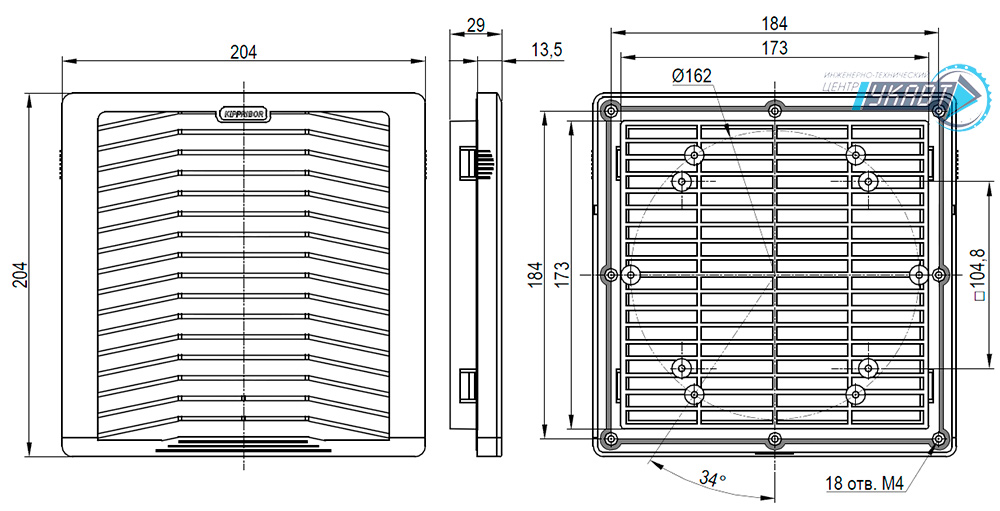

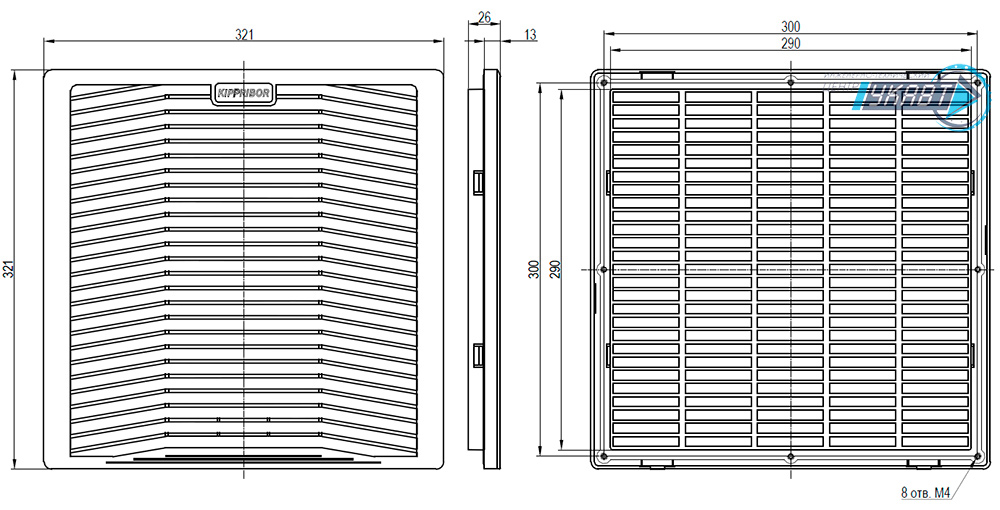

Габаритные размеры	121х121,5х29,5 мм	148,5х148,5х29,5 мм	204х204х29,5 мм	255х255х30 мм	322х322х26,5 мм

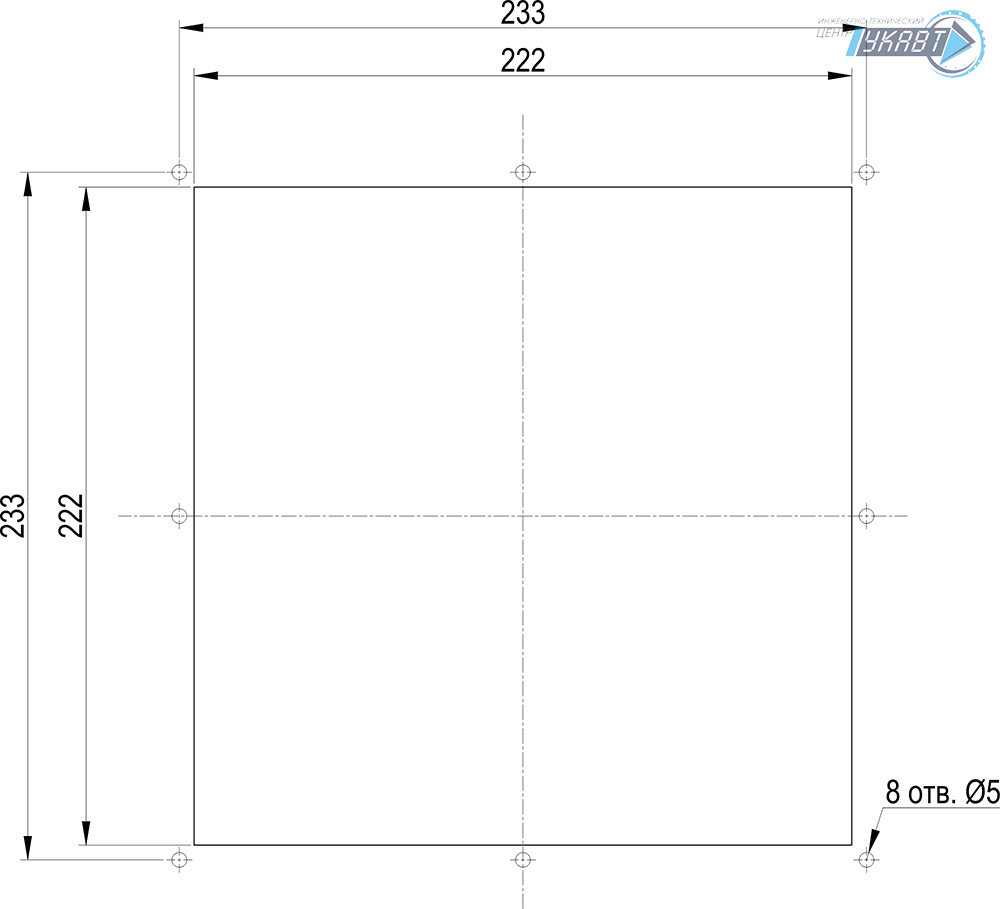

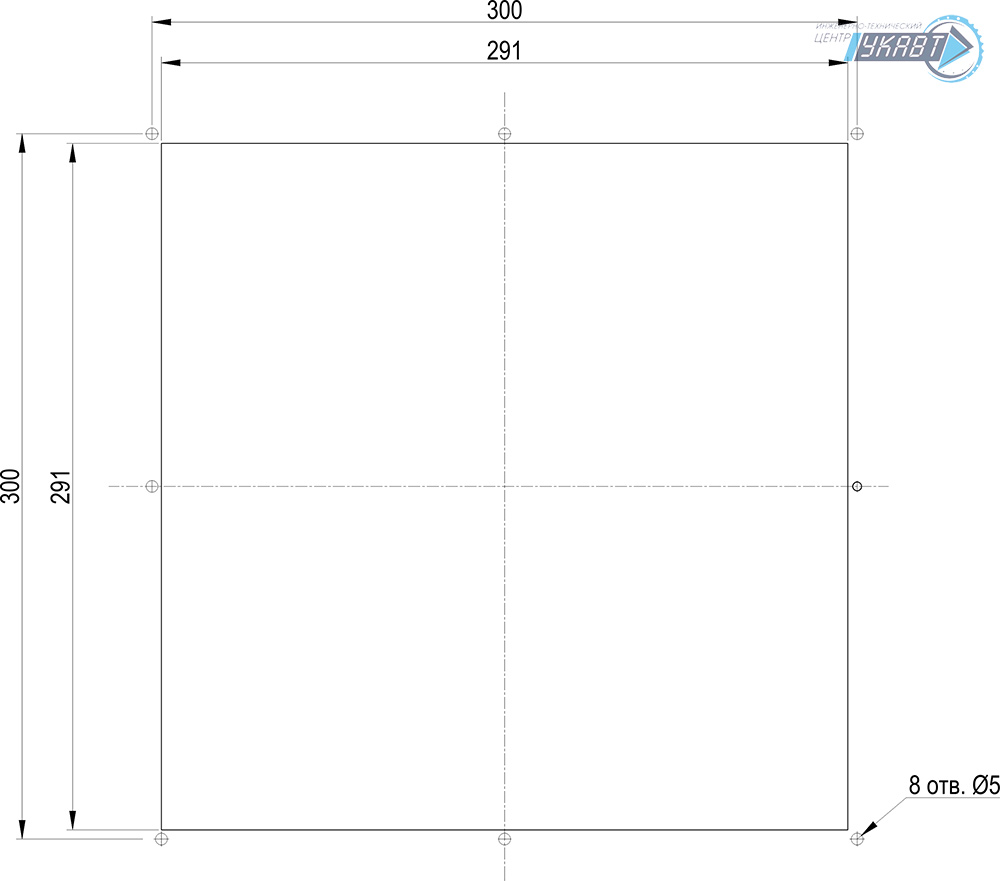

Размер выреза	93,5х93,5 мм	121х121 мм	174х174 мм	222х222 мм	291х291 мм
Масса	0,07 кг	0,16 кг	,29 кг	0,43 кг	0,66 кг
Материал	Не поддерживающий горение ABS-FR пластик, категория воспламеняемости V0 согласно UL94
Цвет	RAL7035
Рабочая температура	-20…+60 °C
Температура хранения	-40…+70 °C
