- Трубка отводная ТО-СУ2-1.35
В наличии
1 320.00 руб.
ТО-СУ1-2.35
- Артикул:
- 45141
Трубка отводная ТО-СУ1-2.35
Оставьте отзыв
Сильфонная трубка Перкинса служит для предохранения датчика преобразователя давления или манометра от влияния измеряемой среды.

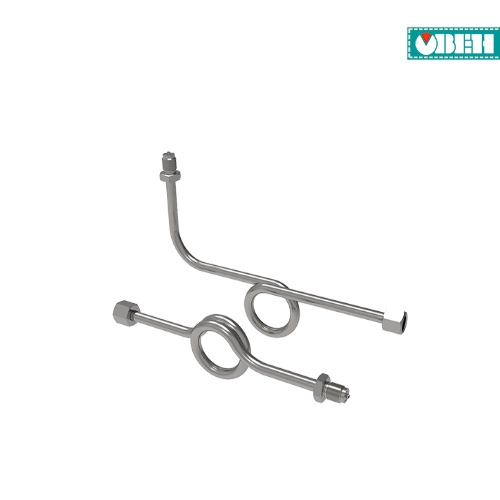

Трубки бывают прямыми, петлевыми (спиральными) и угловыми.
Принцип работы
Перед началом работы системы трубка заполняется разделительной жидкостью (например, водой), но также возможно, что в качестве разделительной жидкости будет использоваться сам продукт (например, конденсирующийся пар). Температура воздуха в трубке ниже, чем температура продукта, поэтому в ней образуется конденсат, который предотвращает попадание горячей измеряемой среды на датчик, преобразователь давления или манометр.
Гидрозатвор в трубке дополнительно защищает датчик от перепадов давления в системе, а петлевая конструкция трубки гасит гидравлические удары при подходе к датчику.
Прямые и угловые трубки без петли (спирали) также служат защитой от высокой температуры измеряемой среды, так как они удаляют измерительное устройство от измеряемой среды и рассеивают тепло через стенки трубки в окружающую среду..
Задачи использования
- Защита от перегрева;
- Защита от пульсаций (только для трубок с наличием петли);
- Удобство присоединения и расположения датчика;
Технические характеристики
| Параметр | Значение | |
|---|---|---|
| Трубка отводная ТО | Трубка импульсная ТИ | |
| Материал трубки |
Углеродистая сталь Ст20 или Нержавеющая сталь AISI304 (08х18н10) |
Нержавеющая сталь AISI304 (08х18н10) |
| Рабочее давление, МПа | до 20 | |
| Максимальная рабочая температура, °С | до + 350 | |
| Резьба присоединения к датчику | Накидная гайка М20х1,5 или G1/2 | Накидная гайка М20х1,5 |
| Резьба присоединения к процессу | Подвижный штуцер М20х1,5 или G1/2 или под приварку | Подвижный штуцер М20х1,5 |
Конструктивное исполнение трубок
| Конструктивное исполнение | Описание |
|---|---|
|
Трубка прямая Материал: нерж. AISI304 (08х18н10) Длина: 350 мм Подключение к процессу: подвижный штуцер папа М20×1,5 Подключение к датчику: накидная гайка «мама» М20×1,5 |
|
Трубка прямая Материал: СТ20 Длина: 350 мм Подключение к процессу: под приварку Подключение к датчику: накидная гайка «мама» М20×1,5 |
|
Трубка прямая Материал: нерж. AISI304 (08х18н10) Длина: 350 мм Подключение к процессу: под приварку Подключение к датчику: накидная гайка «мама» М20×1,5 |
|
|
Трубка спиральная прямая Материал: нерж. AISI304 (08х18н10) Длина: 350 мм Подключение к процессу: подвижный штуцер папа М20×1,5 ,(G1/2) Подключение к датчику: накидная гайка «мама» М20×1,5 ,(G1/2) |
|
Трубка спиральная прямая Материал: СТ20 Длина: 350 мм Подключение к процессу: под приварку Подключение к датчику: накидная гайка «мама» М20×1,5 ,(G1/2) |
|
Трубка спиральная прямая Материал: нерж. AISI304 (08х18н10) Длина: 350 мм Подключение к процессу: под приварку Подключение к датчику: накидная гайка «мама» М20×1,5 |
|
|
Трубка спиральная угловая Материал: нерж. AISI304 (08х18н10) Длина: 350 мм Подключение к процессу: подвижный штуцер папа М20×1,5 ,(G1/2) Подключение к датчику: накидная гайка мама М20×1,5 ,(G1/2) |
|
Трубка спиральная прямая Материал: СТ20 Длина: 350 мм Подключение к процессу: под приварку Подключение к датчику: накидная гайка «мама» М20×1,5 ,(G1/2) |
|
Трубка импульсная Материал: нерж. AISI304 (08х18н10) Длина в скрученном состоянии: 500 мм (28 витков) Длина при растяжении: 4,3 метра Подключение к процессу: подвижный штуцер папа М20х1,5 Подключение к датчику: накидная гайка мама М20х1,5 |
|
Трубка импульсная Материал: нерж. AISI304 (08х18н10) Длина в скрученном состоянии: 2000 мм (128 витков) Длина при растяжении: 19,5 метра Подключение к процессу: подвижный штуцер папа М20х1,5 Подключение к датчику: накидная гайка мама М20х1,5 |
Файлы для скачивания
Трубки отводные ОВЕН ТО
Трубки импульсные ОВЕН ТИ
ВНИМАНИЕ! Таблица модификаций обобщённая, для заказа доступно только 14 моделей, которые предоставлены в таблице конструктивных исполнений выше.
