ПР225-230.1210.02.1.0

Артикул:: 150742

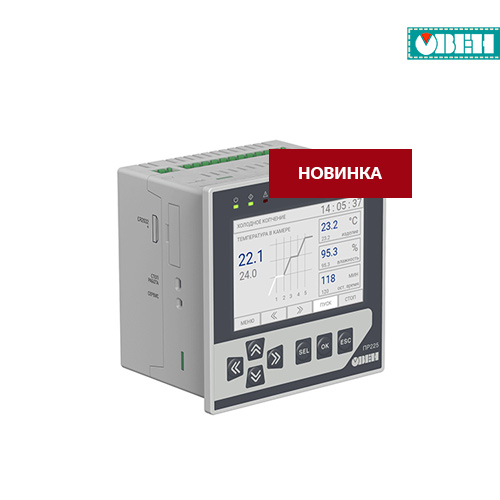

Устройство управляющее многофункциональное ПР225-230.1210.02.1.0

24 528.00 руб.

Замолдинова Ирина

Менеджер по продажам

+7(351)796-42-77 доб 107
liv@ukavt.ru

В наличии
2 шт.

Официальный сертификат дилера

Страна производитель

в спецификацию Купить в 1 клик в корзину

Оставьте отзыв

Представляем современное решение для автоматизации – программируемое реле ПР225. Этот компактный контроллер в щитовом исполнении оснащен графическим дисплеем и сетевым интерфейсом, что делает его универсальным инструментом для управления различными технологическими процессами.

Ключевой особенностью прибора является его эргономичный дизайн: встроенный 3,5-дюймовый цветной экран позволяет создавать интуитивно понятные пользовательские интерфейсы, а монтаж на дверцу шкафа исключает необходимость в дополнительной панели оператора.

Коммуникационные возможности ПР225 впечатляют: встроенный Ethernet-порт обеспечивает интеграцию в распределенные системы, подключение модулей расширения Мх210 и удаленное управление через облачную платформу OwenCloud. Наличие до двух портов RS-485 дает возможность расширять систему модулями Мх110 для управления исполнительными устройствами или организации передачи данных на верхний уровень.

Особую гибкость системе придает возможность программирования в российской среде Owen Logic. Бесплатное программное обеспечение позволяет создавать индивидуальные алгоритмы управления, адаптированные под конкретные задачи автоматизации, будь то системы водоснабжения, отопления, кондиционирования, вентиляции или предприятия пищевой промышленности.

Особенности и преимущества

HMI: графический экран и кнопки

Дисплей и управление

Главные преимущества

Цветной графический экран 3,5" (разрешение 320×480 пикселей);
Настраиваемая панель из 7 механических кнопок;
Индикация состояния через 5 светодиодов (3 сервисных, 2 пользовательских);

Входы и выходы

Аналоговые входы (4 шт):

Поддержка датчиков РТ1000;
Работа с NTC/PTC термосопротивлениями;
Стандартный токовый сигнал 4…20 мА;
Напряжение 0…10 В;
Возможность работы в дискретном режиме;

Аналоговые выходы (2 шт):

Универсальный формат 4…20 мА или 0…10 В;

Дискретные входы (8 шт):

Питание 24 В постоянного или 220 В переменного тока;

Дискретные выходы (8 шт):

Электромагнитные реле
Транзисторные выходы;

Коммуникационные порты

Ethernet (Modbus TCP):

Режимы Master/Slave;
Доступ к OwenCloud;
Конфигурация с ПК;
Расширение системы модулями Мх210;
Визуализация в SCADA-системах;

RS-485 (до 2 портов, Modbus RTU/ASCII):

Режимы Master/Slave;
Управление внешними устройствами;
Расширение системой модулями Мх110;
Интеграция в SCADA;
Конфигурация с ПК;

Физические характеристики

Компактный корпус 100×100×72 мм;
Щитовое исполнение;
Съемные клеммные колодки;
Сменная батарея;

Эксплуатация

Варианты питания: 24 В DC или 230 В AC;
Температурный диапазон: от -20°C до +55°C;
Программирование через USB или Ethernet;
Подходит для неотапливаемых помещений;

Устройство представляет собой универсальный контроллер с широкими возможностями конфигурирования, подходящий как для промышленных, так и для коммерческих применений.

Отличительные характеристики ПР225

Примеры применения

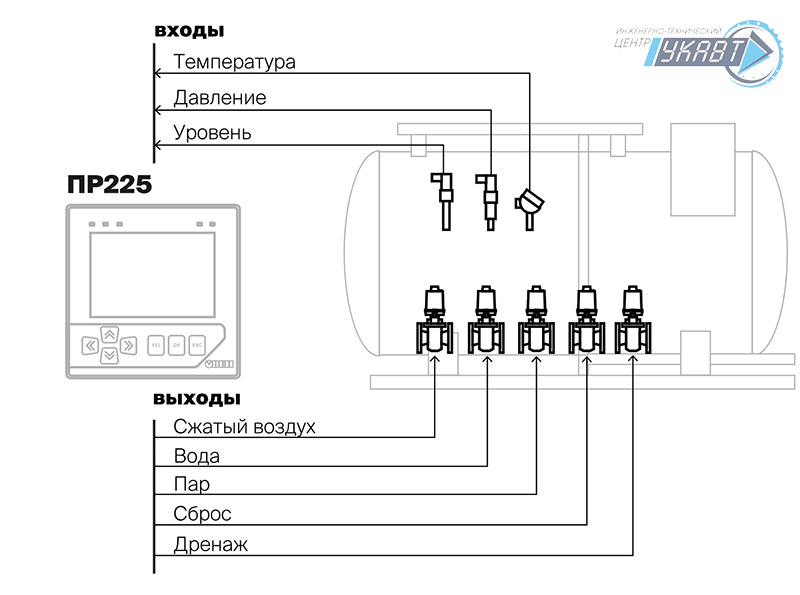

Управление автоклавом

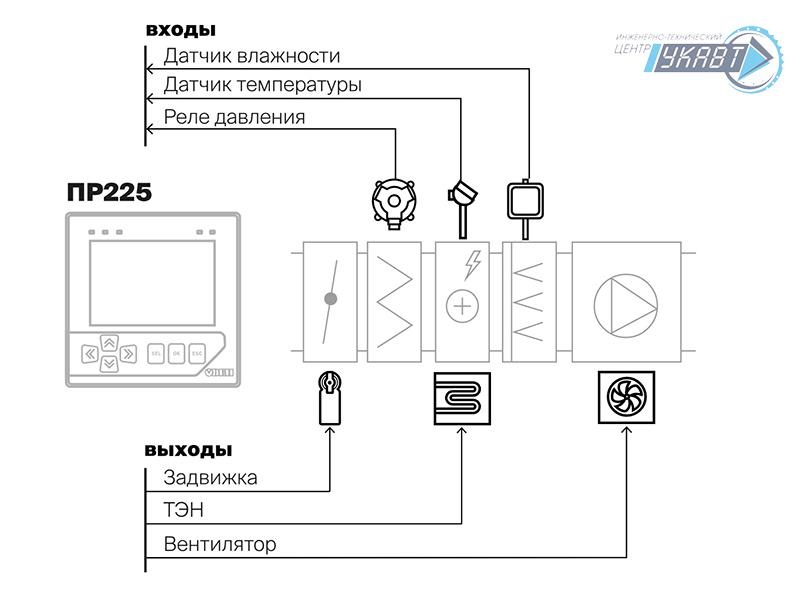

Управление вентиляцией

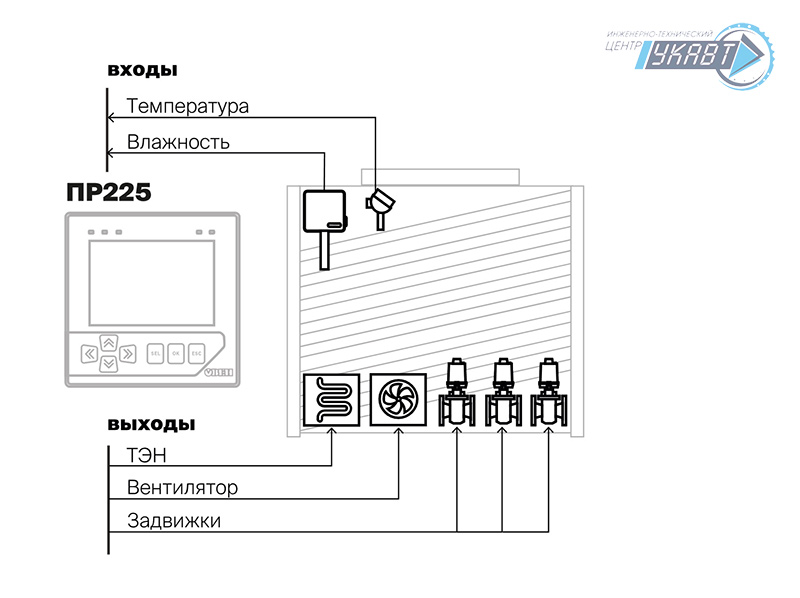

Управление температурой, влажностью, вентилятором, ТЭНом, задвижками и клапанами в инкубаторе птицекомплекса

Наименование	ПР225-230	ПР225-24
HMI
Тип дисплея (тип матрицы)	Графический (IPS LCD)
Количество отображаемых цветов	65535
Диагональ	3,5“
Разрешение	320 × 480 пикселей
Поддерживаемые языки	Русский, английский
Кнопки	7 механических кнопок (с возможностью программной пользовательской настройки)
Светодиоды	3 сервисных, 2 пользовательских
Программирование
Среда программирования	Owen Logic
Конфигурирование	OwenConfigurator
Объем Retain-памяти	2024 байт
Объем памяти сетевых переменных (режим Slave)	2040 байт
Количество сетевых запросов в режиме Master	192
Стек	Динамический
Память ПЗУ	64 кбайт
Память ОЗУ	320 кбайт
Интерфейсы программирования и конфигурирования	USB Type-C, Ethernet
Общие сведения
Диапазон переменного напряжения питания	90 до 264 В (номинальное 230 В, при 50 Гц)
Диапазон постоянного напряжения питания	127...373 В (номинальное 230 В)	= 20...36 В (номинальное =24)
Минимальное время цикла	1 мс (зависит от сложности программы)
Часы реального времени	есть
Flash-память (архив)
Количество циклов записи и стирания	100 000
Максимальный размер файла архива	2048 байт
Максимальное количество файлов архива	300 шт.
Минимальный период записи архива	30 c
Дискретные входы
Количество	8
Тип	Дискретный (Д)
Подключаемые датчики	Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт»
Подключаемые датчики	Датчики с выходом push-pull Датчики с выходом n-p-n Датчики с выходом p-n-p
Номинальное напряжение питания	~230 В	=24 В
Гальваническая развязка	Групповая, по 4 входа
Электрическая прочности изоляции	510 В
Номинальное напряжение питания	24 В
Гальваническая развязка	Групповая
Электрическая прочности изоляции	510 В
Номинальное напряжение питания	24 В
Гальваническая развязка	Групповая
Электрическая прочности изоляции	510 В
Аналоговые входы
Количество	4
Тип измеряемых сигналов	Pt1000, NTC, РТС, 4…20 мА, 0…10 В, 0…300 кОм и др.
Период обновления значений всех каналов, не более	1 мс
Работа в дискретном режиме	Да, = 24 В
Гальваническая развязка	Отсутствует
Дискретные выходы
Количество	8 шт.
Тип	Релейные (нормально-разомкнутые) или транзисторные ключи (n-p-n-типа)
Допустимый ток нагрузки, не более
Релейные (Р)	5 А при напряжении не более 250 В перем. тока, cos(?) > 0,95 3 А при напряжении не более 30 В пост. тока
Транзиторные (КТ)	-	0,5 А при напряжении не более 40 В постоянного тока
Гальваническая развязка
Релейные (Р)	Индивидуальная
Транзиторные (КТ)	Отсутствует
Электрическая прочность изоляции
Релейные (Р)	2300 В
Транзиторные (КТ)	-
Аналоговые выходы
Количество	2
Тип аналогового выхода	Универсальный: 4...20 А/0...10 В
Разрядность ЦАП	12 бит
Гальваническая развязка	Индивидуальная
Электрическая прочность изоляции	510 В
Коммуникационные возможности
Интерфейс Ethernet (1 шт.)
Протокол связи	Modbus TCP
Режим работы	Master/Slave
ИнтерфейсRS-485 (0 или 2 шт. – выбирается при заказе)
Протокол связи	Modbus RTU/ASCII
Режим работы	Master/Slave

Функциональная схема прибора

Габаритные и установочные размеры

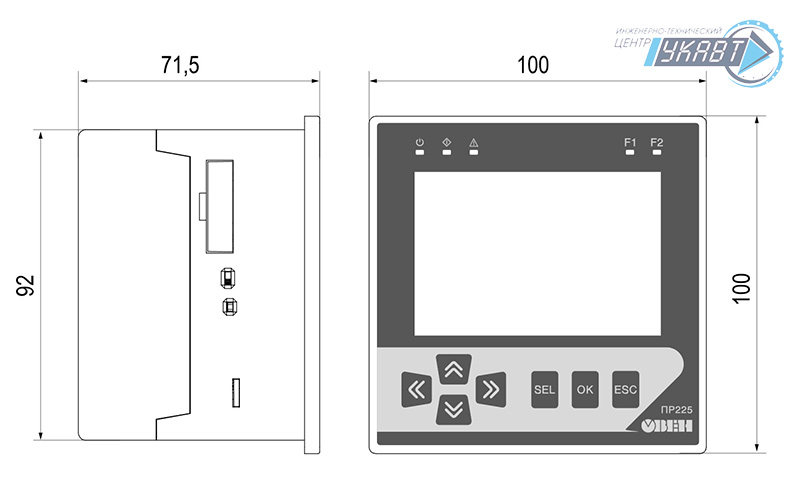

Габаритные размеры ПР225

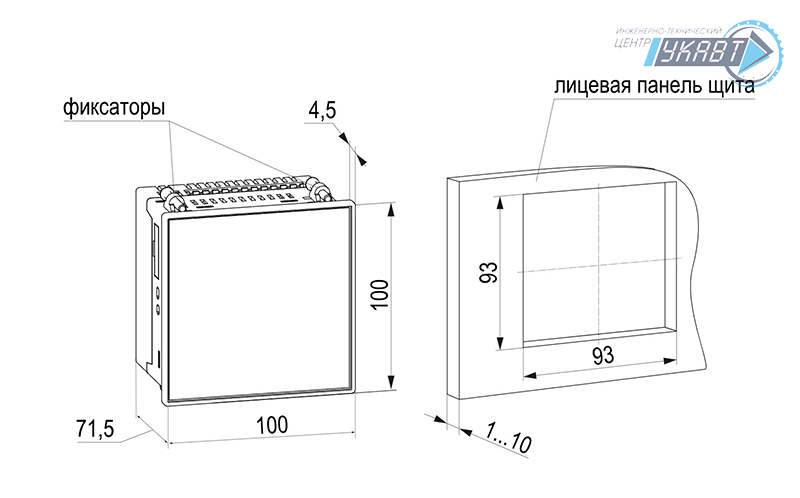

Установочные размеры ПР225

Файлы для скачивания

Документация

Руководство по эксплуатации ПР225

Руководство по эксплуатации (краткое) ПР225-230.1210.02.x.0

Руководство по эксплуатации (краткое) ПР225-24.1210.02.x.0

Сертификаты

Декларация о соответствии на ПР225

Модификация	Питание, В	Входы		Выходы		RS-485	Ethernet
Модификация	Питание, В	DI	AI	DO	AO	RS-485	Ethernet
ПР225-24.1210.02.1.0	=24	8 (24 В)	4	8 Р	2АУ	1	1
ПР225-24.1210.02.2.0	=24	8 (24 В)				2
ПР225-230.1210.02.1.0	~230	8 (230 В)				1
ПР225-230.1210.02.2.0	~230	8 (230 В)				2
