ПЛК210-11-PL-BASE850

Артикул:: 145768

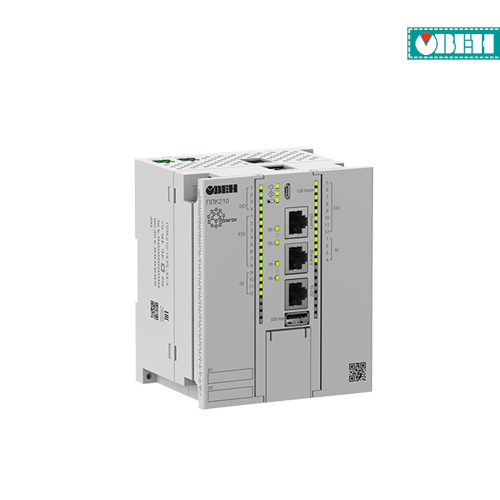

Контроллер логический программируемый ПЛК210-11-PL-BASE850

104 460.00 руб.

Айрат Суфиянов

Менеджер по продажам

+7(351)796-42-77 доб 102
sale2@ukavt.ru

Срок доставки
по запросу

Официальный сертификат дилера

Страна производитель

в спецификацию Купить в 1 клик в корзину

Оставьте отзыв

ОВЕН ПЛК210-PL представляет собой новую серию моноблочных контроллеров с использованием российской программной среды «Полигон» и функцией резервирования для ответственных задач.

Контроллеры ПЛК210-PL поддерживают:

горячее аппаратное резервирование питания;
горячее программное резервирование программы пользователя;

«Полигон» — это графическая среда программирования на основе функциональных блоков для контроллеров от компании «ПромАвтоматика-Софт». Она предназначена для создания ПО на базе ОВЕН ПЛК210-PL. Проекты могут состоять из нескольких модулей, а модули — из программ. В «Полигоне» реализованы алгоритмы, драйверы и протоколы обмена в виде функциональных блоков. Преимущество этой среды заключается в автоматическом создании уникальных переменных и контроле корректного преобразования типов без участия программиста.

Проект имеет единую иерархическую структуру для аппаратной конфигурации, программ и обмена данными с другими системами. Инструменты поиска, импорта/экспорта в Excel и онлайн-отладки упрощают разработку. Программисты могут создавать новые функциональные блоки и библиотеки, используя C++ или комбинации существующих блоков. Это позволяет ускорить процесс разработки и отладки, объединяя повторяющиеся части кода в новые блоки.

Среда разработки предоставляет следующие возможности:

разработку иерархической структуры проекта в виде дерева, инструменты для создания дублированных систем;
графическое программирование на языке функциональных блоков, создание многостраничной программы, широкие возможности для навигации по проекту;
трансляцию: преобразование графического проекта в исполняемый файл;
загрузку, запуск и онлайн-отладку программы на контроллере;
разработку пользовательских функциональных блоков (составных из других функциональных блоков или на С++) и библиотек;
поиск по проекту;
печать проекта в формате ЕСКД;
экспорт/импорт в формате Excel (позволяет осуществлять массовое редактирование однотипных параметров);
экспорт в формате DPL для WinCC OA;
экспорт в формате XML для конфигурирования OPC сервера;
экспорт в формате Excel для создания структурированных отчетов, удобных при разработке системы верхнего уровня;
контекстную справку по библиотекам функциональных блоков;

Области применения:

Гидроэнергетика;
Теплоэнергетика;
Машиностроение;
Металлургия;
Деревообработка;
Агропромышленные комплексы;
Дата-центры;
Ответственные производства;

Технические характеристики

Параметр	Значение
Питание
Количество портов питания	2 (основной и резервный)
Напряжение питания	10…36 В (номинальное 24 В)
Напряжение перехода от основного источника питания к резервному	6…9 В
Потребляемая мощность, не более	16 Вт
Защита от переполюсовки	Есть
Вычислительные ресурсы
Центральный процессор	4х Cortex-А55 1,8 ГГц
Объем флеш-памяти (тип памяти)	8 ГБ (eMMC)
Объем оперативной памяти (тип памяти)	2 ГБ (DDR4)
Объем Retain-памяти (тип памяти)	64 Кбайт (MRAM)
Время выполнения пустого цикла (стабилизированное)	3 мс
Операционная система	Linux
Интерфейсы связи
Ethernet 100 Base-T
Количество	4 × Ethernet 10/100 Мбит/c (RJ45) Порты 1–3 – коммутатор Порт 4 – отдельный сетевой адаптер
Поддерживаемые промышленные протоколы*	Modbus-TCP (Master / Slave) OPC UA (Server) MQTT (Client/Broker) МЭК 60870-5-104 (Client/Server) * МЭК 61850 (Client/Server) *
Поддерживаемые прикладные протоколы	NTP FTP, FTPS HTTP, HTTPS SSH SMTP/IMAP/POP3 OpenVPN, WireGuard
RS-485
Количество портов	2
Поддерживаемые протоколы*	Modbus RTU (Master / Slave) МЭК 60870-5-101 (Client/Server) ***
Скорость передачи	1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с
Подтягивающие резисторы	Есть
RS-232
Количество портов	1 (сигналы Rx, Tx, GND)
Поддерживаемые протоколы*	Modbus RTU (Master / Slave) МЭК 60870-5-101 (Client/Server) ***
Скорость передачи	1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с
USB Device
Количество портов	1 × micro USB (RNDIS)
Поддерживаемые протоколы	CODESYS Gateway FTP HTTP HTTPS SSH
Подключаемые накопители
USB Host
Количество разъёмов	1 × USB type A
Поддерживаемые устройства	MSD / FTDI, USB 2.0 / 1.1
SD card
Количество разъёмов	1
Поддерживаемые устройства	microSD
Максимальная ёмкость	4 ГБ (microSD) 32 ГБ (microSDHC) 512 ГБ (microSDXC)
Часы реального времени
Погрешность хода, не более:
– при температуре +25 °С	5 секунды в сутки
– при температуре -20 и +55 °С	20 секунд в сутки
Тип источника питания	Батарея CR2032
Срок работы на одной батарее	5 лет
Общие сведения
Габаритные размеры	(105×125×84)±2 мм
Масса, не более	1,2 кг
Степень защиты корпуса по ГОСТ 14254–96	IP20
Индикация на передней панели	Светодиодная
Встроенное оборудование	Источник звукового сигнала Двухпозиционный тумблер СТАРТ / СТОП Кнопка СБРОС Сервисная кнопка
Средняя наработка на отказ**	60 000 ч
Средний срок службы	8 лет

Параметр		Значение (свойства)
Аналоговые входы (AI)
Подключаемые сигналы		унифицированные сигналы: 0…5 мА, 0(4)…20 мА, ±50 мВ, ±1 В термосопротивления: 50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000, 1000П, Pt1000, ТСМ гр. 23 термопары: L, J, N, K, S, R, B, T, A-1, A-2, A-3 сопротивление: 0…2 кОм, 0…5 кОм
Разрядность АЦП		16 бит
Время опроса одного входа*	унифицированные сигналы	не более 0,6 с
	ТС	не более 0,9 с
	ТП	не более 0,6 с
	сопротивления	не более 0,6 с
Предел основной приведенной погрешности при измерении	унифицированные сигналы	±0,25 %
	ТС	±0,25 %
	ТП	±0,5 %
	сопротивления	±0,25 %
Максимальная дополнительная погрешность, вызванная влиянием электромагнитных помех, не более		±0,25 %
Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 градусов, не более		0,5 предела допускаемой основной приведенной погрешности измерения
* Поскольку опрос входов выполняется последовательно, общее время опроса равно сумме времен опроса всех активных входов. Если в параметре «Тип датчика» установлено значение «Датчик отключен», датчик исключается из списка опроса.

Параметр	Значение (свойства)
Дискретные входы (DI и FDI)
Питание	Дискретные входы (DI)	Быстрые дискретные входы (FDI)
Режимы работы	определение логического уровня	определение логического уровня, измерение периода и длительности импульса
Тип входов по ГОСТ IEC 61131-2	1
Максимальный ток «логической единицы»	5,5 мА
Максимальный ток «логического нуля»	1,3 мА
Напряжение «логической единицы»	9…30 В
Напряжение «логического нуля»	0…5,5 В
Гистерезис выключения «логической единицы», не менее	0,5 В
Подключаемые входные устройства	контактные датчики, трехпроводные датчики, имеющие на выходе транзистор n-p-n или p-n-p-типа с открытым коллектором	контактные датчики, трехпроводные датчики, имеющие на выходе транзистор n-p-n или p-n-p-типа с открытым коллектором
Минимальная длительность импульса, воспринимаемая входом	25 мс*	5 мкс
Максимальная частота входного сигнала	20 Гц*	100 кГц
Максимальная частота входного сигнала

Параметр	Значение (свойства)
Дискретные выходы (DO) типа электромагнитное реле
Тип контакта	Нормально-разомкнутый контакт
Режимы работы	переключение логического состояния генерация ШИМ сигнала
Максимальный ток коммутации	5 А (при переменном напряжении не более 250 В (СКЗ), 50 Гц, резистивная нагрузка 3 А (при постоянном напряжении не более 30 В, резистивная нагрузка)
Максимальное напряжение на контакты реле	264 В (СКЗ) переменного напряжения 30 В постоянного напряжения
Минимальный ток коммутации	10 мА
Категория применения по ГОСТ IEC 60947-5-1:2014	АС-15, С300*
Механический ресурс реле, не менее	5 000 000 переключений
Электрический ресурс реле, не менее	35 000 переключений при 3 А, 30 В постоянного напряжения 50 000 переключений при 5 А, 250 В (СКЗ) переменного напряжения 50 000 переключений при категории применения С300*
Время переключения контактов реле из состояния «лог. 0» в «лог. 1» или обратно, не более	10 мс
Параметры ШИМ
Максимальная частота	1 Гц (при коэффициенте заполнения 0,05)
Минимальная длительность импульса ШИМ	50 мс
* Управление электромагнитами переменным напряжением до 300 В (СКЗ) и полной мощностью до 180 ВА

Типовые схемы подключения

Схема 1
	Порты Ethernet 1, Ethernet 2 и Ethernet 3 объединены в мостовое подключение к локальной сети (LAN). Порт Ethernet 4 используется как отдельный изолированный сетевой интерфейс для подключения к глобальной сети (WAN), защищённый межсетевым экраном. Данная схема позволяет разделить сеть на две зоны, обеспечивая одно пространство IP-адресов для портов Ethernet 1–3.
Схема 2
	Порты Ethernet 1 и Ethernet 2 объединены в мостовое подключение к глобальной сети (WAN), защищённое межсетевым экраном. Порты Ethernet 3 и Ethernet 4 являются отдельными изолированным сетевыми интерфейсами для подключения к локальным сетям (LAN).
Схема 3
	Порты Ethernet 1, Ethernet 2 и Ethernet 3 объединены в мостовое подключение к локальной сети (LAN). Порт Ethernet 4 является отдельным изолированным сетевым интерфейсом для подключения к отдельной локальной сети (LAN).

Типовые схемы подключения

ПЛК210-11	ПЛК210-12
Назначение контактов клеммника




* Для подключения транзисторов типа n-p-n к быстрым дискретным входам FDI1–FDI12 следует использовать отдельный источник питания для входов. Клемма SS1 объединена со входом питания.
