RSN-0344.ZD3

Артикул:: 147206

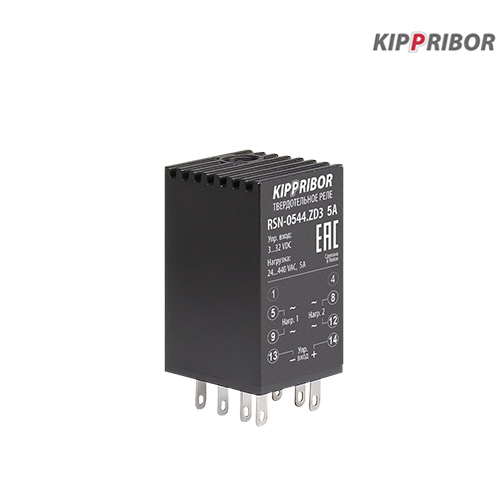

Реле твердотельное 1-ф, тип RSN, 3А RSN-0344.ZD3

1 050.00 руб.

Айрат Суфиянов

Менеджер по продажам

+7(351)796-42-77 доб 102
sale2@ukavt.ru

Срок доставки
6 дней

Официальный сертификат дилера

Страна производитель

в спецификацию Купить в 1 клик в корзину

Оставьте отзыв

Малогабаритные твердотельные реле KIPPRIBOR серии RSN разработаны для управления резистивными и слабоиндуктивными нагрузками в сетях постоянного и переменного тока. Эти реле применяются для управления нагрузками и для разделения силовых и управляющих цепей в промышленных автоматизированных системах.

Главные преимущества

ТТР имеют два коммутационных ключа, работающих от одного управляющего сигнала;
В конструкции используются ключи с высоким классом напряжения, что обеспечивает устойчивость к высоковольтным всплескам в сети;
Благодаря отсутствию подвижных частей, ТТР обладают длительным сроком службы;
Небольшие размеры позволяют экономить место в шкафу;
Бесшумная работа исключает дискомфорт от шума;
Совместимость с промежуточными реле KIPPRIBOR серии RP при использовании только двух нормально открытых контактов;
Алюминиевый корпус улучшает отвод тепла;

Технические характеристики

Модель ТТР	RSN-xx44.ZD3	RSN-xx20.DD3
Тип управляющего сигнала	Дискретный
Диапазон напряжения управляющего сигнала	3…32 VDC	5…32 VDC
Напряжение гарантированного включения	≥3 VDC	≥5 VDC
Напряжение гарантированного выключения	≤1 VDC
Ток потребления цепи управления	≤20 мА (±0,5 мА)
Время включения	≤10 мс при f =" 50 Гц	≤5 мс
Время выключения	≤10 мс при f =" 50 Гц	≤5 мс
Максимальная частота переключения	≤50 Гц при f =" 50 Гц	≤100 Гц
Номинальный ток ТТР	1, 2, 3, 4, 5 А
Вид коммутируемого тока	Переменный	Постоянный
Минимальный коммутируемый ток	0,1 А	0,02 А
Максимальный коммутируемый ток	1, 2, 3, 4, 5 А
Ток утечки в закрытом состоянии	≤10 мА	≤5 мА
Скорость нарастания тока (di/dt)	50 А/мкс	-
Диапазон напряжения питания нагрузки	24…440 VAC	12…200 VDC
Частота источника питания нагрузки	50 Гц	-
Максимальное пиковое напряжение	900 VAC	400 VAC
Электрическая прочность изоляции	2500 VAC (1 минута)
Сопротивление изоляции	500 МОм (при 500 VDC)
Температура эксплуатации	-30…+70°С
Охлаждение	Естественное без установки на радиатор
Материал корпуса	Металл
Индикация наличия управляющего сигнала	Есть
Тип монтажа	Монтаж в розетку PYF-044
Масса	≤44 г
