RS-303.DLTU
- Артикул:
- 98370
Реле промежуточное RS-303.DLTU
Оставьте отзыв
Силовые реле серии RS предназначены для коммутации силовых цепей и цепей управления. Монтаж на DIN‑рейку выполняется с использованием колодок с 11‑контактным круглым разъёмом — он обеспечивает высокую надёжность электрического контакта и прочную фиксацию реле в колодке. Центральная направляющая в конструкции разъёма гарантирует правильную ориентацию реле при установке в монтажную колодку.
Контактная группа с тремя перекидными контактами рассчитана на нагрузку до 10 А (по AC‑1). Реле KIPPRIBOR RS отлично подходят для коммутации таких устройств, как вентиляторы, катушки клапанов, циркуляционные насосы, нагревательные элементы и т. д.
Преимущества силовых реле серии RS:
- прозрачный корпус обеспечивает наглядный визуальный контроль состояния контактов;
- полная совместимость с аналогичными моделями реле других производителей;
- светодиодная индикация (в цветном исполнении) отображает текущее состояние реле;
- силовые контакты повышенной мощности рассчитаны на высокие нагрузки.
Степень защиты силовых реле KIPPRIBOR серии RS:
- IP40 – со стороны корпуса;
- IP00 – со стороны клемм.
Технические характеристики силовых реле KIPPRIBOR серии RS:
| Наименование | Значение |
|---|---|
| Время включения (при Uном) | не более 30 мс |
| Время выключения | не более 30 мс |
| Диапазон рабочих температур | -40…+55 °С |
| Относительная влажность | 35%...80% RH |
| Атмосферное давление | 86...106 кПа |
| Ударопрочность | 10g (длительность полуволны синусоиды ударного импульса 11 мс) |
| Виброустойчивость | 10...55 Гц (удвоенная амплитуда 1,0 мм) |
| Масса | не более 17 г |
Электрические характеристики контактов:
| Характеристика | Значение | |
|---|---|---|
| постоянный ток (DC) | переменный ток (AC) | |
| Номинальные ток и напряжение | 10 A при 28 В | 10 A при 250 В |
| Начальное сопротивление | не более 100 мОм | |
| Материал контакта | серебряный сплав (AgNi) | |
| Электрический ресурс | не менее 105 | |
| Механический ресурс (при 300 вкл./мин) | не менее 107 | |
| Электрическая прочность изоляции между группами контактов | ≥ 1500 VAC в течение 1 мин (ток утечки 1 мА) | |
Электротехнические характеристики катушки:
| Характеристика | Постоянный ток (DС) | Переменный ток (АС) |
|---|---|---|
| Номинальное напряжение питания Uном | 24 В* | 24/110/220 В* |
| Напряжение включения (при 25 °С), не менее | 0,8Uном | 0,8Uном |
| Напряжение выключения (при 25 °С), не более | 0,10Uном | 0,30Uном |
| Предельное напряжение питания (при 25 °С) | 1,10Uном | |
| Мощность | 1,5 Вт | 2,4 ВА |
| Электрическая прочность изоляции между контактами и катушкой | ≥ 1500 VAC в течение 1 мин (ток утечки 1 мА) | |

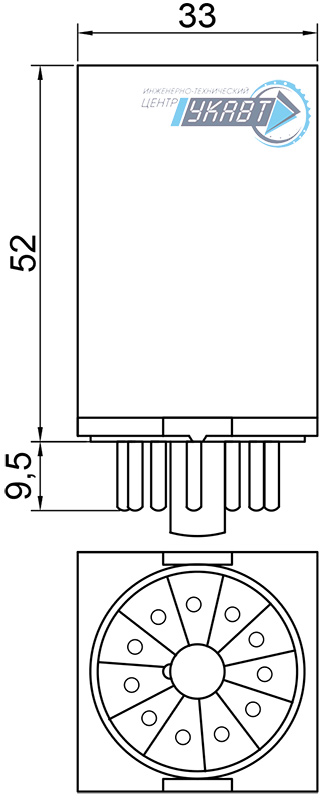

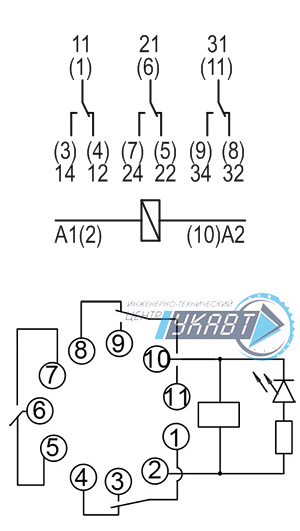

Габаритные размеры и схема подключения силовых реле KIPPRIBOR серии RS
