Реле промежуточное REP-407.AL
Оставьте отзыв
Силовые реле серии REP — универсальная линейка промежуточных реле от KIPPRIBOR, оптимально подходящая для коммутации цепей управления и силовых цепей питания нагрузки. В серию REP входят модели с 2 или 4 контактами, рассчитанные на ток до 10 А (по AC‑1).
Грамотный подбор реле REP под конкретный тип нагрузки часто даёт возможность исключить использование контакторов в схемах управления циркуляционными насосами, вентиляторами, катушками клапанов, нагревателями и т. д. Это помогает сократить занимаемое оборудованием место в шкафу управления без потери надёжности схемы.
Преимущества силовых реле серии REP:
- прозрачный корпус обеспечивает наглядный контроль состояния контактов реле;
- полная совместимость с аналогичными реле других производителей;
- цветная светодиодная индикация отображает текущее состояние реле;
- силовые контакты повышенной мощности для надёжной коммутации нагрузки.
Степень защиты силовых реле KIPPRIBOR серии REP:
- IP40 – со стороны корпуса;
- IP00 – со стороны клемм.
Технические характеристики силовых реле KIPPRIBOR серии REP:
| Наименование | Значение |
|---|---|
| Время включения (при Uном) | не более 15 мс |
| Время выключения (при Uном) | не более 10 мс |
| Диапазон рабочих температур | –25...+55 °С |
| Относительная влажность | 45...75% RH |
| Атмосферное давление | 86...106 кПа |
| Ударопрочность | 10g (длительность полуволны синусоиды ударного импульса 11 мс) |
| Виброустойчивость | 10...55 Гц (удвоенная амплитуда 1,0 мм) |
| Масса | не более 35 г (2-контактные), 65 г (4-контактные) |
Электрические характеристики контактов:
| Характеристика | Значение | |
|---|---|---|
| 2-контактные | 4-контактные | |
| Номинальные ток и напряжение | 10 A при 250 В (AC) / 28 В (DC) | 10 A при 250 В (AC) / 28 В (DC) |
| Начальное сопротивление | не более 100 мОм | |
| Материал контакта | серебряный сплав (AgSnO2) | |
| Электрический ресурс | не менее 105 | |
| Механический ресурс (при 300 вкл./мин) | не менее 107 | |
| Электрическая прочность изоляции между группами контактов | ≥ 1500 VAC в течение 1 мин (ток утечки 1 мА) | |
Электротехнические характеристики катушки
| Характеристика | Постоянный ток (DС) | Переменный ток (АС) |
|---|---|---|
| Номинальное напряжение питания Uном | 24 В* | 220 В* |
| Масса | не более 35 г (2-контактные), 65 г (4-контактные) | не более 35 г (2-контактные), 65 г (4-контактные) |
| Напряжение включения (при 25 °С), не менее | 0,75Uном | 0,8Uном |
| Напряжение выключения (при 25 °С), не более | 0,10Uном | 0,30Uном |
| Предельное напряжение питания (при 25 °С) | 1,10Uном | |
| Мощность | 0,9 Вт (2-контактные), 1,5 Вт (4-контактные) | 1,2 ВА (2-контактные), 2,5 ВА (4-контактные) |
| Электрическая прочность изоляции между контактами и катушкой | ≥ 1500 VAC в течение 1 мин (ток утечки 1 мА) | |
*выбирается при заказе

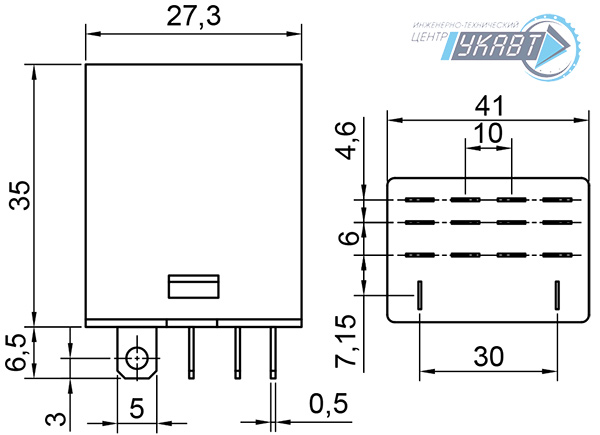

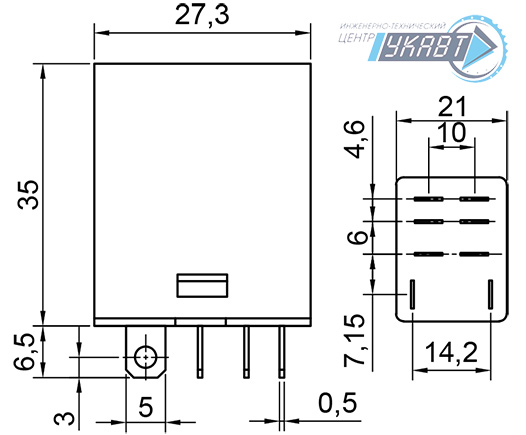

Габаритные размеры силовых реле KIPPRIBOR серии REP
Схемы подключения силовых реле KIPPRIBOR серии REP
