АС6-М
- Артикул:
- 146718
ОВЕН АС6 представляет собой преобразователь интерфейсов, обеспечивающий взаимодействие между компьютером или компонентами АСУТП и интеллектуальными измерительными приборами, работающими по НАRТ-протоколу (включая датчики давления, температуры и расхода).
Для организации связи между ПК, системами АСУТП и интеллектуальными преобразователями (температуры, давления, расхода) с поддержкой НАRТ-протокола используется преобразователь интерфейсов ОВЕН АС6.
Связь между персональным компьютером/АСУТП и интеллектуальными измерительными устройствами (датчиками давления, температуры, расхода и прочими НАRТ-совместимыми приборами) осуществляет преобразователь интерфейсов ОВЕН АС6.
В качестве посредника между компьютером, системами АСУТП и интеллектуальными приборами (преобразователями давления, температуры, расхода), использующими НАRТ-протокол, выступает преобразователь интерфейсов ОВЕН АС6.
| Параметр | Значение |
|---|---|
| Интерфейс HART | |
| Стандарт интерфейса | BELL 202 |
| Номинальное значение несущих частот синусоидальной формы |
1200 ±12 Гц 2200 ±12 Гц |
| Входной импеданс модема, не менее | 5000 Ом |
| Максимальное постоянное напряжение питания в цепи HART-сигнала | 42 В |
| Номинал встроенного шунта | 250 Ом |
| Интерфейс USB | |
| Стандарт интерфейса | USB 2.0 |
| Типа разъёма | USB type-C |
| Длина кабеля, не более | 2 м |
| Питание | |
| Постоянное напряжение (на шине USB) | 4,75…5,25 В |
| Потребляемая мощность (от шины USB), не более | 0,5 Вт |
| Электрическая прочность изоляции между интерфейсами USB и HART | 1500 В |
| Электрическое сопротивление изоляции в нормальных условиях, не менее | 20 МОм |
| Конструкция | |
| Габаритные размеры корпуса | (27×72,5×26) ±1 |
| Степень защиты корпуса ГОСТ 14254096 | IP20 |
| Масса, не более | 0,05 кг |
| Средний срок службы, лет, не менее | 12 |
| Средняя наработка на отказ, не менее | 100 000 ч |
| Условия эксплуатации | |
| Рабочие условия | Закрытые взрывобезопасные помещения без агрессивных паров и газов |
| Температура окружающего воздуха | От -40 до +70 °С |
| Относительная влажность, без концентрации влаги | От 10 до 95 % |
Габаритные размеры
Габаритные и присоединительные размеры

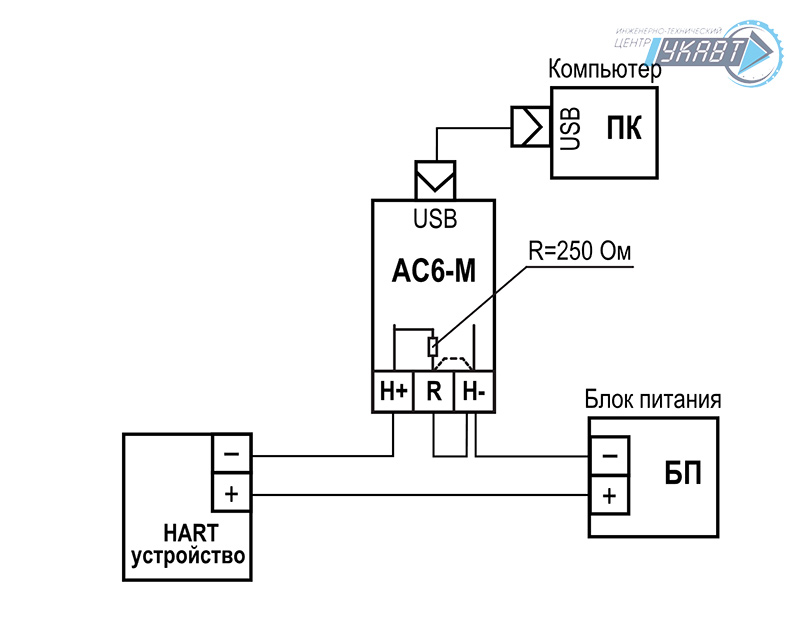

Схема подключения АС6-М с использованием встроенного резистора
MST-34.1.2.C.DA.RS
Файлы для скачивания
Документация, инструкции и руководства по эксплуатации
Руководство по эксплуатации АС6-М
Декларация о соответствии на АС6
