ПД150И-ДИВ800П-809-1,5-1-Р-R

Артикул:
134205

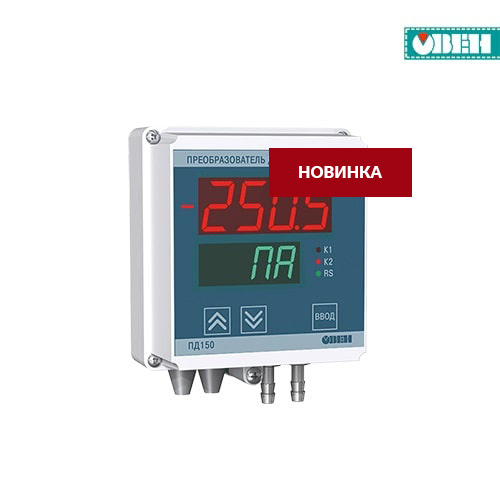

Преобразователь давления ПД150И-ДИВ800П-809-1,5-1-Р-R
16 200.00 руб.
Александр Рябоконь

Александр Рябоконь

Руководитель отдела продаж

Иконка телефон УКАВТ+7(351)796-42-77 доб 101
Иконка почта УКАВТsale@ukavt.ru

Срок доставки
по запросу
Официальный сертификат дилера
Страна производитель
в спецификацию Купить в 1 клик в корзину
Оставьте отзыв

Управляющий тягометр ОВЕН ПД150И является преобразователем давления с двумя реле и настраиваемым выходным сигналом RS-485 Modbus RTU или 4–20 мА. Высококачественный сенсор с открытым кремниевым элементом позволяет измерять давление в газах, не агрессивных к кремнию, включая горючие (метан), дымовые (топочные).

Устройство ПД150И используется в аварийных и управляющих системах котельных для контроля давления в контурах регулирующего подачи горючего газа, воздуха, разряжения в топочной камере, давления топочного газа в дымоходе. В автоматизированных вентиляционных системах ПД150И служит для измерения и регулирования давления и перепада давления в системе, определения загрязнения воздушных фильтров, разрыва приводных ремней вентилятора, направления потока воздуха в канале. Также датчик ПД150И используется для контроля наддува в чистых помещениях, на испытательных стендах, в лабораторном оборудовании.

Главные преимущества

  • Универсальный источник питания 220 В / 24 В;
  • Передача информацию напрямую в «облако» – выходной сигнал Modbus RTU по RS-485;
  • Удобство эксплуатации – регулировка яркости индикации, удобное меню настройки;
  • Бесплатная первичная поверка с занесением данных в ФГИС АРШИН;
  • Удобство монтажа – два вида исполнения: щитовое Щ1 и настенное Н1;
  • Верхний предел измерений – от 200 Па до 100 кПа;
  • Тип измеряемого давления – избыточное (ДИ), дифференциальное (ДД), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ);
  • Класс точности – 0,25 %; 0,5 %; 1,0 %; 1,5 %; 2,5 %;
  • Межповерочный интервал – 2 года;

Технические характеристики

Характеристика Значение
Питание
Напряжение питания постоянного тока 20 … 60 В (номинальное значение 24 В)
Диапазон рабочих температур измеряемой среды 90… 264 В (номинальное значение 220 В) частота от 47 до 63 Гц
Потребляемая мощность 8,0 ВА
Каналы измерения
Диапазон измеряемого давления от 0,25 до 100,0 кПа
Класс точности, не более 0,25; 0,5; 1,0; 1,5; 2,5 % от ВПИ
Межповерочный интервал 2 года
Перегрузочная способность не менее 180 % от ВПИ
Предельное давление перегрузки не менее 300 % от ВПИ
Период обновления результатов измерения, не более 0,2 сек
Дискретные выходы
Количество 2
Тип электромагнитное реле
Электрическая прочность изоляции между выходными клеммами реле и остальными портами, не менее 1500 В
Максимальное коммутируемое напряжение, не более:
- для переменного тока 250 В
- для постоянного тока 30 В
Максимальное коммутируемый ток (cosφ=1), не более:
- для напряжения переменного тока 5 А
- для напряжения постоянного тока 10 А
Диапазон задания установок срабатывания дискретных выходов от ДИ от 1 до 99 %
Гистерезис установок от ДИ от 0 до 50 %
Интерфейс RS-485
Скорость обмена 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит/сек
Протоколы связи Modbus RTU, Modbus ASCII
Входное сопротивление 12 кОм (стандартная нагрузка)
Тип используемого кабеля экранированная витая пара
Длина линии связи, не более 1200 м
Аналоговый выход
Тип выходного сигнала постоянный ток от 4 до 20 мА
Схема подключения выход 4…20 мА питается по отдельной линии источником питания 24/220 В
Допустимый диапазон сопротивления нагрузки От 0 до 650 Ом
Разрешающая способность, мкА, не более 10
Конструктивное исполнение
Тип присоединительного штуцера штуцер «елочка» под трубку с внутренним диаметром 4-7 мм
Габаритные размеры 105×137×65 мм
Масса прибора, не более 0,4 кг
Степень защиты корпуса IP54
Надежность
Средний срок службы, не менее 12 лет
Гарантийный срок службы 2 года со дня продажи

Схемы подключения

Схема назначения контактов преобразователя с RS-485

Схема назначения контактов преобразователя с RS-485

Схема назначения контактов преобразователя с аналоговым выходом

Схема назначения контактов преобразователя с аналоговым выходом

Габаритные и установочные размеры

Исполнение в корпусе Н1

Исполнение в корпусе Н1 (настенное)

Исполнение в корпусе Щ1 (щитовое)

Исполнение в корпусе Щ1 (щитовое)

Модификация для заказа ПД150И-ДИВМодификация для заказа ПД150И-ДВ Модификация для заказа ПД150И-ДИ Модификация для заказа ПД150И-ДД
