преобразователь частоты 280,0 кВт, 380В

Артикул:: AFD-E2800.43

1 324 127.00 руб.

Александр Рябоконь

Руководитель отдела продаж

+7(351)796-42-77 доб 101
sale@ukavt.ru

Срок доставки
по запросу

Официальный сертификат дилера

Страна производитель

в спецификацию Купить в 1 клик в корзину

Оставьте отзыв

Преобразователи частоты KIPPRIBOR серии AFD‑E — это обновлённая линейка универсальных устройств мощностью до 315 кВт. Их отличает простота настройки: зачастую достаточно задать всего один параметр.

Устройства оснащены широким набором функций для оптимизации управления электроприводом: ПИД‑регулятором (в т. ч. в автономном режиме), счётчиками импульсов, таймерами, виртуальными входами/выходами, встроенным ПЛК, предустановленными мультискоростями и поддержкой дополнительных карт расширения.

Многофункциональные панели управления с двухстрочным светодиодным дисплеем упрощают наладку и эксплуатацию, а также позволяют копировать, хранить и переносить настройки преобразователя.

Технические характеристики

Наименование	Значение
Напряжение питания	330…440 VAC
Диапазон выходного напряжения	0…440 VAC
Диапазон выходной частоты	0…1000 Гц
Диапазон несущей частоты	1,5…12,5 кГц

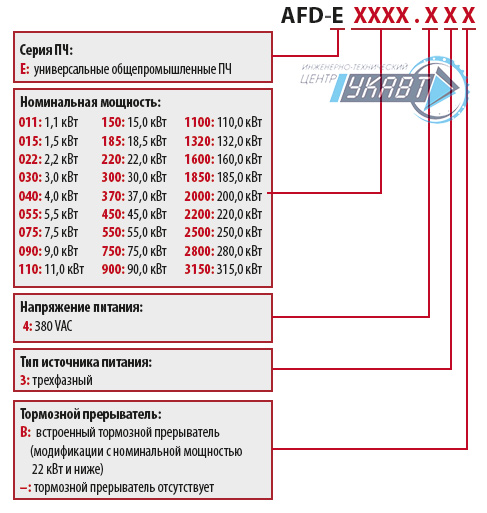

Основные технические характеристики

Модель ПЧ	Режим переменной нагрузки (G-режим, общепромышленное применение)			Режим постоянной нагрузки (P-режим, легкое применение)
Модель ПЧ	Номин. мощность ПЧ, кВА	Номин. выходной ток ПЧ, А	Номинальная мощность подкл двиг, кВт	Номинальная мощность ПЧ, кВА	Номинальный выходной ток ПЧ, А	Номинальная мощность подкл двиг, кВт
AFD-E011.43B	2	3	1,1	2,4	3,7	1,5
AFD-E015.43B	2,4	3,7	1,5	3,6	5,5	2,2
AFD-E022.43B	3,6	5,5	2,2	4,9	7,5	3
AFD-E030.43B	4,9	7,5	3	6,3	9,5	4
AFD-E040.43B	6,3	9,5	4	8,6	13	5,5
AFD-E055.43B	8,6	13	5,5	11,2	17	7,5
AFD-E075.43B	11,2	17	7,5	13,8	21	9
AFD-E090.43B	13,8	21	9	16,5	25	11
AFD-E110.43B	16,5	25	11	21,7	32	15
AFD-E150.43B	21,7	33	15	25,7	37	18,5
AFD-E185.43B	25,7	39	18,5	29,6	45	22
AFD-E220.43B	29,6	45	22	39,5	60	30
AFD-E300.43	39,5	60	30	49,4	75	37
AFD-E370.43	49,4	75	37	62,5	95	45
AFD-E450.43	62,5	95	45	75,7	115	55
AFD-E550.43	75,7	115	55	98,7	150	75
AFD-E750.43	98,7	150	75	116	176	90
AFD-E900.43	116	176	90	138	210	110
AFD-E1100.43	138	210	110	171	260	132
AFD-E1320.43	171	260	132	204	310	160
AFD-E1600.43	204	310	160	237	360	185
AFD-E1850.43	237	360	185	253	385	200
AFD-E2000.43	253	385	200	276	420	220
AFD-E2200.43	276	420	220	313	475	250
AFD-E2500.43	313	475	250	352	535	280
AFD-E2800.43	352	535	280	395	600	315
AFD-E3150.43	395	600	315	424	645	350

Характеристики входов/выходов преобразователей частоты KIPPRIBOR AFD-E

Предустановленные входы/выходы

Входы/выходы	Описание
Входы/выходы	Модификации AFD-E040.43B и ниже	Модификации AFD-E055.43B и выше
Дискретные входы	5 дискретных входов (DI1…DI5): программируемые (до 98 функций); Тип входного сигнала: «Сухой контакт», датчики NPN типа;	6 дискретных входов (DI1…DI6): программируемые (до 98 функций); Тип входного сигнала: «Сухой контакт», датчики NPN типа;
Дискретные выходы	1 релейный выход (RO1): программируемый (до 62 функций); 2 А / 250 VAC; 2 транзисторных выхода (DO1…DO2): программируемые (до 62 функций); 50 мА / 24 VDC;	1 релейный выход (RO1): программируемый (до 62 функций); 2 А / 250 VAC; 2 транзисторных выхода (DO1…DO2): программируемые (до 62 функций); 50 мА / 24 VDC;
Аналоговые входы	1 аналоговый вход 0…10 В (AI1); 1 аналоговый вход 0/4…20 мА (AI2);	1 аналоговый вход 0…10 В (AI1); 1 аналоговый вход 0/4…20 мА (AI2);
Аналоговые выходы	1 аналоговый выход (AO1): программируемый (до 45 функций) 0…10, 0/4…20 мА;	2 аналоговых выхода (AO1…AO2): программируемые (до 45 функций) 0…10, 0/4…20 мА;

Карты расширения входов/выходов

Модель	Описание и совместимость с ПЧ		Фото
Модель	Модификации AFD-E040.43B и ниже	Модификации AFD-E055.43B и выше	Фото

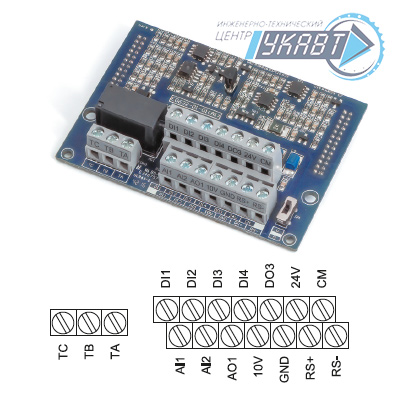

AFD-XPLT.A102 (устанавливается вместо основной платы)	4 дискретных входа (DI1…DI4); 1 высокоскоростной транзисторный выход (DO3); 2 аналоговых входа (AI1, AI2); 1 релейный выход RO1 NO+NC (TC, TB, TA); 1 аналоговый выход (AO1); Интерфейс RS485 (RS+, RS-); Источник питания 10 VDC (10V, GND); Источник питания 24 VDC (24V, CM);	Не совместимы
AFD-XPLT.A103 (устанавливается вместо основной платы)	4 дискретных входа (DI1…DI4); 1 дискретный высокоскоростной вход (DI9); 2 аналоговых входа (AI1, AI2); 1 релейный выход RO1 NO+NC (TC, TB, TA); PG интерфейс (входы энкодера PGA, PGB, PGZ); Источник питания 12 VDC (12V, CM);	Не совместимы

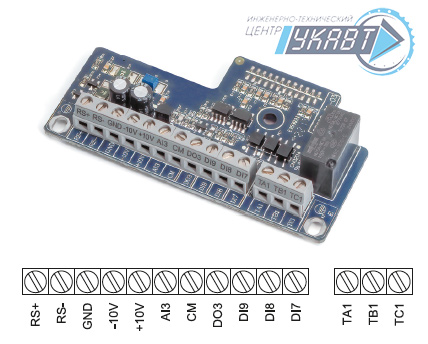

AFD-XPLT.D104 (устанавливается дополнительно к основной плате в порт «Card 2»)	Не совместимы	2 дискретных входа (DI7…DI8); 1 дискретный высокоскоростной вход (DI9); 1 аналоговый вход (AI3); 1 высокоскоростной транзисторный выход (DO3); 1 релейный выход RO2 NO+NC (TC1, TB1, TA1); Интерфейс RS485 (RS+, RS-); Источник питания ±10 VDC (-10V, +10V, GND);

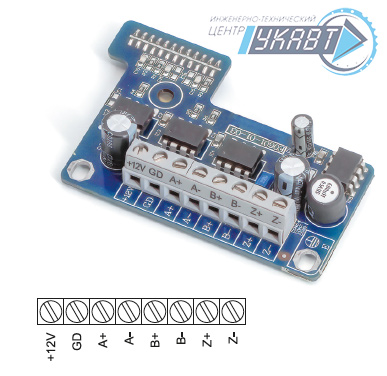

AFD-XPLT.C000 (устанавливается дополнительно к основной плате в порт «Card 1»)	Не совместимы	PG интерфейс (входы энкодера A+, A-, B+, B-, Z+, Z-); Источник питания 12 VDC (+12V, GD);

Параметры управления преобразователей частоты KIPPRIBOR AFD-E

Параметр	Описание
Режим управления	VC-режим (векторное управление по замкнутому контуру)	SVC-режим (векторное управление по разомкнутому контуру)	U/f-режим (вольт-частотный (скалярный) режим управления)
Стартовый момент	200 % при нулевой скорости	180 % при нулевой скорости	100 % при 1 Гц
Глубина регулирования	1:1000	1:100	1:50
Точность при контроле скорости	± 0,02 %	± 0,2 %	± 0,5 %
Точность при контроле момента	± 5 %		–
Дискретность здания частоты	0,01 Гц
Точность задания частоты	При цифровом задании - 0,01 Гц; при аналоговом задании – макс. частота × 0,1 %
Перегрузочная способность	G режим: 110 % - длительное время; 150 % - в течение 60 сек.; 180 % - в течение 2,5 сек. Р режим: 105% - длительное время; 110% - 60 сек.
Время разгона/торможения	0,01…600 сек. или 0,01…600 мин.
Торможение магнитным потоком	Повышение эффективности торможения за счёт увеличения магнитного потока электродвигателя в диапазоне 30…120 %
Удержание постоянным током	Обеспечивает эффективную остановку и удержание вала электродвигателя за счёт подачи постоянного напряжения на его обмотки
Тормозной момент	До 20 % без использования внешнего тормозного резистора; 50…100 % при использовании внешнего тормозного резистора;
Усиление момента	Усиление крутящего момента за счёт подачи добавочного напряжения на обмотки электродвигателя на низких оборотах
Стартовая частота	Определяет выходную частоту, с которой ПЧ начинает разгон электродвигателя после команды «RUN». Стартовая частота эффективна для систем с высоким моментом инерции

Типовые функции преобразователей частоты KIPPRIBOR AFD-E

Параметр	Описание
Предустановленные мульти-скорости	До 15-ти предустановленных мульти-скоростей
Встроенный ПЛК	Позволяет организовать программы автоматического управления электродвигателем, с использованием 15-ти предустановленных мульти-скоростей или 7-и предустановленных мульти-скоростей ПИД-регулятора
Встроенный ПИД-регулятор	Используется для автоматического поддержания скорости или момента. Может использоваться как независимый ПИД-регулятор для внешнего оборудования.
Коммуникационный интерфейс RS-485 (опция)	Доступен при установке соответствующей карты расширения (см. таблицу «Краткие характеристики входов / выходов»)
Функции повышения стабильности работы	Перезапуск после потери питания, перезапуск после аварии, автоматическая настройка параметров электродвигателя, блокировка команды «RUN», блокировка работы ПЧ, задержка запуска, компенсация повышенного / пониженного напряжения, компенсация повышенного тока нагрузки, настраиваемая U/f кривая, коррекция кривой аналоговых входов,

Специальные и защитные функции преобразователей частоты KIPPRIBOR AFD-E

Параметр	Описание
Виртуальные дискретные входы/выходы	8 виртуальных дискретных входов и выходов. Обладают таким же функционалом, как и физические дискретные входы, позволяют организовывать схемы управления без физического подключения сигнальных кабелей
Виртуальные аналоговые входы	2 виртуальных аналоговых входа идентичны физическим аналоговым входам AI1 и AI2, но не выдают никаких физических сигналов. Использование виртуальных входов SAI1 и SAI2 позволяет не только упростить монтаж кабелей цепей управления, но и избежать возможных помех.
Настройка приоритета	Настройка приоритета между источниками задания частоты
Встроенный таймер	3 встроенных таймера
Счётчик импульсов	2 встроенных счётчика импульсов
Макропараметры	Макропараметры позволяют перенастраивать ПЧ под типовые задачи при помощи изменения всего одного параметра
Копирование параметров	Возможность копирования, переноса и хранения параметров в панели управления
Режимы отображения параметров	4 режима отображения параметров ПЧ: отображение параметров, активных в текущей конфигурации ПЧ; отображение параметров, значение которых отличается от заводского; отображение изменённых и сохранённых параметров после последнего включения питания; отображение измененных и несохраненных параметров после последнего включения питания;
Обнаружение неисправности в компонентах ПЧ	Неверное измерение тока, ошибки EEPROM, ошибки платы управления
Защита со стороны источника питания	Защита от пониженного напряжения, защита от перекоса фаз
Защиты во время работы	Защита от перегрузки по току, защита от перегрузки по напряжению, защита ПЧ от перегрева, защита ПЧ от перегрузки, защита электродвигателя о перегрузки, защита от пропадания фазы, защита от перекоса фаз, защита при отключении электродвигателя, защита при неверной автонастройке параметров электродвигателя

Условия эксплуатации преобразователей частоты KIPPRIBOR AFD-E

Параметр	Описание
Место установки	Сухие отапливаемые помещения, исключающие попадание прямых солнечных лучей, без соляного и масляного тумана, токопроводящей пыли, защищающие ПЧ от атмосферных осадков
Температура эксплуатации	-10…+40 °C
Влажность	≤ 90 %, без образования конденсата
Степень защиты	IP20

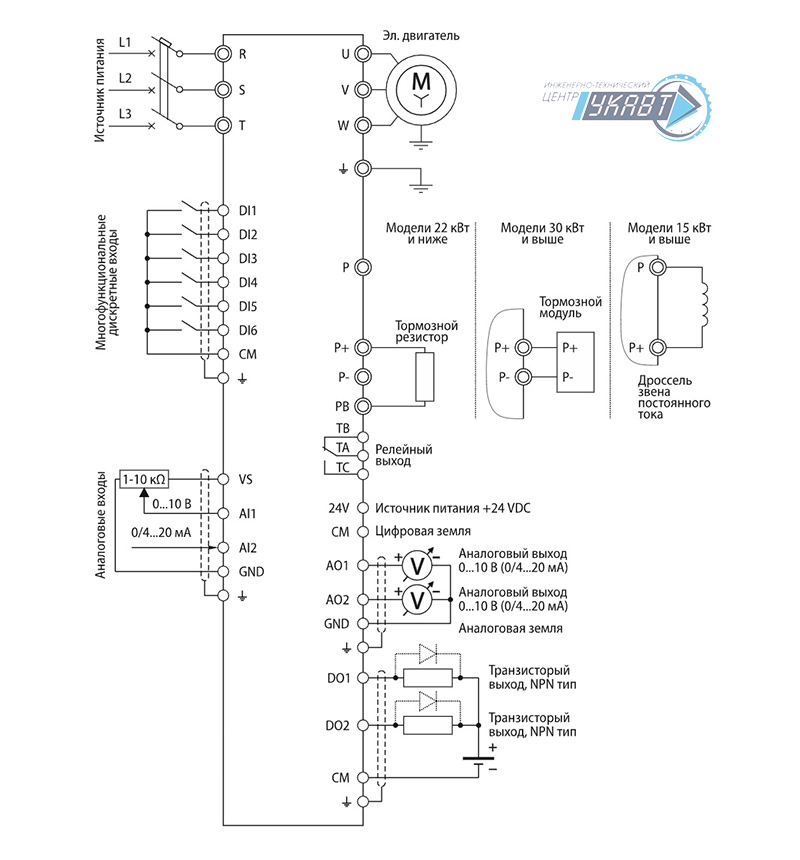

Общая схема подключения преобразователей частоты KIPPRIBOR серии AFD-E

Габаритные, установочные размеры и вес преобразователей частоты KIPPRIBOR серии AFD-E

Тип корпуса преобразователей частоты AFD-E

Габаритные и присоединительные размеры ПЧ AFD-E040.43В и ниже

Габаритные размеры ПЧ AFD-E040.43В и ниже
(тип корпуса 1, габариты 1, 2)

Габаритные и присоединительные размеры ПЧ AFD-E055.43В… AFD-E300.43

Габаритные размеры ПЧ AFD-E055.43В… AFD-E300.43
(тип корпуса 2, габариты 3, 4, 5, 6, 7)

Габаритные размеры ПЧ AFD-E370.43… AFD-E2200.43
(тип корпуса 3, габариты 8, 9, 10, 11, 12)

Габаритные размеры ПЧ AFD-E2500.43 и выше
(тип корпуса 4, габарит 13)

Габаритные размеры и вес преобразователей частоты AFD-E

Модификация	Габарит корпуса	H	W	D	H1	W1	Крепёжный винт	Вес ПЧ
AFD-E011.43B	Габарит 1	162	97	130	152	87	M4	1,4
AFD-E015.43B	Габарит 1	162	97	130	152	87		1,4
AFD-E022.43B	Габарит 2	200	105	146	190	95		2,1
AFD-E030.43B
AFD-E040.43B
AFD-E055.43B	Габарит 3	248	135	175	234	121		4,2
AFD-E075.43B	Габарит 4	275	160	179	261	146	М5	4,9
AFD-E090.43B	Габарит 5	305	180	179	290	169* (!)		5,5
AFD-E110.43B	Габарит 5	305	180	179	290	169* (!)		5,5
AFD-E150.43B	Габарит 6	405	210	202	387	160	М6	8,2
AFD-E185.43B	Габарит 6	405	210	202	387	160	М6	8,5
AFD-E220.43B	Габарит 7	445	250	216	422	160	М8	11,2
AFD-E300.43	Габарит 7	445	250	216	422	160		11,9
AFD-E370.43	Габарит 8	567	300	250	540	261		24,5
AFD-E450.43								24,5
AFD-E550.43								28
AFD-E750.43	Габарит 9	614	381	298	588	344		42,5
AFD-E900.43	Габарит 10	740	510	270	710	380		66,5
AFD-E1100.43								67
AFD-E1320.43								68,5
AFD-E1600.43	Габарит 11	793	580	300	760	400	М10	84
AFD-E1850.43	Габарит 11	793	580	300	760	400		84
AFD-E2000.43	Габарит 12	1000	700	340	960	550		129
AFD-E2200.43	Габарит 12	1000	700	340	960	550		129
AFD-E2500.43	Габарит 13	1130	730	355	1103	580		174
AFD-E2800.43
AFD-E3150.43

* Внимание преобразователи частоты AFD-E090.43B, AFD-E110.43B между нижними пазами имеют межцентровое расстояние 166 мм!

AFD-XPNL.1x

AFD-XPNL.2x

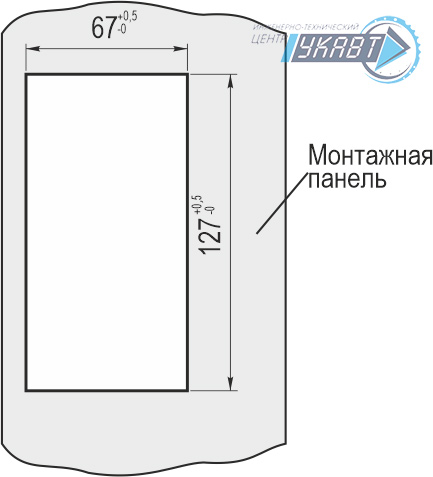

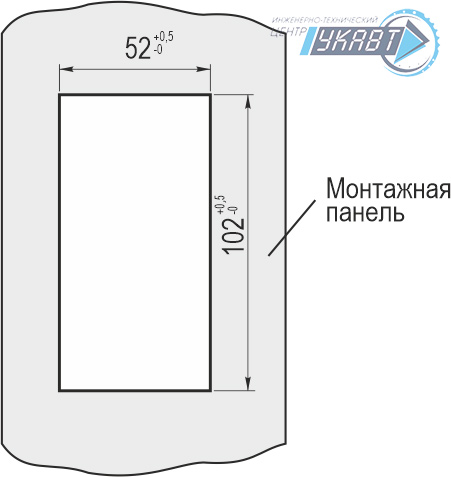

Вырез под установку панелей управления AFD-XPNL

Файлы для скачивания

Документация, инструкции и руководства по эксплуатации

Руководство по эксплуатации KIPPRIBOR серии AFD-E

Паспорт KIPPRIBOR AFD-E

Подбор РМО и РМТ для AFD-E

Подбор РCО и РCТ для AFD-E

Сертификаты

Декларации о соответствии KIPPRIBOR AFD-E

Панели управления для преобразователей частоты KIPPRIBOR AFD-E

Совместимость панелей управления и преобразователей частоты AFD-E

Модификация ПЧ	Совместимость с панелями управления
Модификация ПЧ	AFD-XPNL.11	AFD-XPNL.12	AFD-XPNL.21	AFD-XPNL.22
AFD-E040.43B и ниже	В базовой комплектации	Совместимы	Не совместимы
AFD-E055.43B и выше	Не совместимы	Совместимы	В базовой комплектации

ВНИМАНИЕ! Для модификаций AFD‑E055.43B и выше копирование и перенос параметров текущей конфигурации ПЧ выполняется с помощью панелей AFD‑XPNL.21, AFD‑XPNL.22. Для модификаций AFD‑E040.43B и ниже на штатное место допускается установка панелей AFD‑XPNL.11, AFD‑XPNL.12, но они НЕ ПОЗВОЛЯЮТ копировать параметры. Копирование параметров на модификациях AFD‑E040.43B и ниже доступно при использовании панелей AFD‑XPNL.21, AFD‑XPNL.22 с подключением кабелем для выносного монтажа.
