НПТ-1М.00.1.3.Ех

Артикул:: 142223

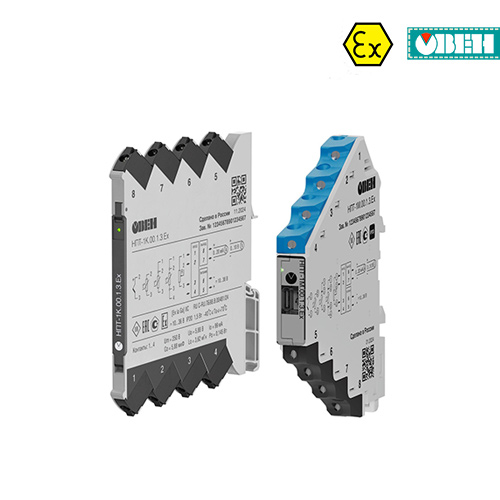

Преобразователь аналоговых сигналов измерительный НПТ-1М.00.1.3.Ех

14 274.00 руб.

Александр Рябоконь

Руководитель отдела продаж

+7(351)796-42-77 доб 101
sale@ukavt.ru

Срок доставки
8 дней

Официальный сертификат дилера

Страна производитель

в спецификацию Купить в 1 клик в корзину

Оставьте отзыв

Активные барьеры искрозащиты ОВЕН представляют собой комплексное решение для обеспечения безопасной работы слаботочного оборудования в условиях повышенной опасности. Их основное назначение – предотвращение искрообразования во взрывоопасных зонах, что делает их незаменимыми в различных промышленных применениях.

Устройства успешно используются в системах регулирования, сигнализации и аварийной защиты на объектах с потенциальной опасностью взрыва. Это могут быть участки, где присутствуют взрывоопасные газовые смеси (Ga), легковоспламеняющиеся пылевые взвеси (Da) или метаносодержащие среды в шахтных выработках (Ma).

Конструктивное исполнение барьеров отличается компактностью и функциональностью: в едином корпусе совмещены барьер искрозащиты и нормирующий преобразователь. Особую ценность представляет встроенная гальваническая развязка, которая не только избавляет от необходимости заземления, но и существенно повышает помехоустойчивость и надежность всей системы.

Технологические преимущества решения проявляются в нескольких аспектах. Использование нормированных сигналов позволяет минимизировать влияние электромагнитных помех на температурный контур измерения. Это упрощает интеграцию термодатчиков с контроллерами и открывает возможность применения стандартных медных проводов вместо специализированных компенсационных кабелей. Такой подход не только снижает затраты на монтаж, но и позволяет увеличить дальность передачи сигнала от датчика к измерительному прибору в несколько раз.

В результате активные барьеры искрозащиты ОВЕН становятся оптимальным выбором для промышленных систем контроля, требующих надежной работы в потенциально опасных условиях при сохранении высокой точности измерений и стабильности сигнала.

Параметр		Значение
Параметр		НПТ-1К.Ех	НПТ-1М.Ех
Характеристики питания прибора
Номинальное значение напряжения питания постоянного тока		24 В
Диапазон допустимых напряжений питания постоянного тока		10…36 В
Гальваническая развязка питания от входов/выходов		2500 В
Характеристики датчиков и входных сигналов
Тип датчика		ТС, ТП, сопротивление, потенциометры (см. табл. «Характеристики датчиков»)
Схем подключения ТС		2, 3, 4 - w
Гальваническая развязка домена «входы» от домена «выходы»		2500 В
Характеристики выходных сигналов
Номинальный диапазон выходного сигнала преобразователя	Ток	4…20, 0…20, 0…5 мА
Номинальный диапазон выходного сигнала преобразователя	Напряжение	0…10, 2…10, 0…5 В
Выходной сигнал при аварии на входе (обрыв или КЗ датчика)	Ток	4…20 – 21…23 мА 0…20 – 21…23 мА 0…5 – 5…6 мА
Выходной сигнал при аварии на входе (обрыв или КЗ датчика)	Напряжение	0…10 – 10…11 В 2…10 – 10…11 В 0…5 – 5…5,5 В
Функция преобразования входных сигналов		Линейная
Допустимое сопротивление нагрузки		Не более 480 Ом – для тока Не менее 1000 Ом – для напряжения
Время
Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более		15 мин.
Время установления выходного сигнала после изменения входного сигнала, не более		2 c
Питание выходного сигнала		От встроенного источника
Настройки устройства
Разъем для конфигурирования		Micro Usb	USB Type-C
ПО для конфигурирования		Конфигуратор НПТ v4.1.0.742	Owen Configurator
Метрологические характеристики
Основная приведенная погрешность преобразования, не более	- при работе с ТС	0,25 %
Основная приведенная погрешность преобразования, не более	- при работе с ТП	0,5 %
Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 °, не более	- при работе с ТС	0,125 %
	- при работе с ТП	0,25 %
Характеристики конструкции
Габаритные размеры		(6,1×113×115) ± 1 мм	(12×107×89) ± 1 мм
Степень защиты корпуса		IP20
Степень защиты клемм		IP20
Масса в упаковке, не более		0,2 кг	0,3 кг
Условия эксплуатации
Диапазон рабочих температур		-40…+70 °С
Относительная влажность воздуха, не более		95 %
Атмосферное давление		84…106,7 кПа
Устойчивость к механическим воздействиям		Группа №2 по ГОСТ Р 52931
Устойчивость к электромагнитным воздействиям		Класс А, критерий качества функционирования А по ГОСТ Р МЭК 61326-1-2014	Прибор соответствует требованиям ГОСТ 30804.6.1-2013 и ГОСТ 30804.6.2-2013
Уровень излучения радиопомех (помехоэмиссии)		По ГОСТ 30804.6.3-2013

Параметры взрывозащиты

	НПТ-1К.Ех	НПТ-1М.Ех
Маркировка	[Ex ia Ga] IIC	[Ex ia Ma] I [Ex ia Ga] IIC [Ex ia Da] IIIC
Максимальные значения для подключения по цепи датчика
Максимальное напряжение постоянного тока или эффективное значение переменного, Um, В	250
Максимальное выходное напряжение, Uo, В	5,88	5,4
Максимальный выходной ток, Io, мА	99	95
Максимальная выходная мощность, Ро, Вт	0,145	0,147
		Группа I	Подгруппа IIA	Подгруппа IIC	Подгруппа IIB, IIIC
Максимальная внешняя емкость, Со, мкФ	5,88	1000		35,7	1000
Максимальная внешняя индуктивность, Lo, мГн	3,62	51	31,5	3,9	15,7
