- Зонд 04.06
Зонд 04.03
- Артикул:
- Зонд-04.03
Зонд 04.03
Оставьте отзыв

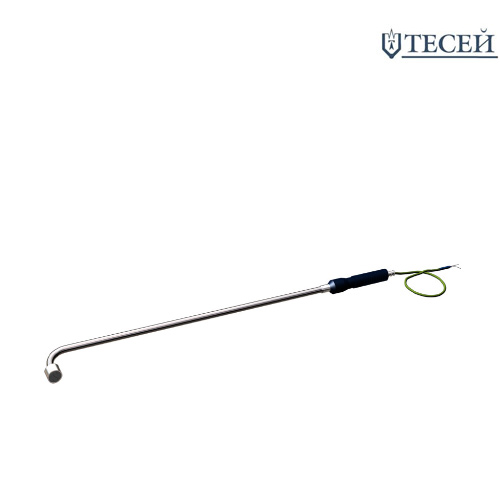

Зонды серии 04.01 предназначены для измерения температуры жидких и сыпучих сред методом погружения, а зонды серий 04.03–04.06 — для контактного измерения температуры поверхности твёрдых тел.
Все модификации (04.01–04.06) оснащены кабельными термочувствительными элементами первого класса допуска.
Элементы армированы стальными трубками диаметром 4–8 мм.
Усилие прижатия термопреобразователя к поверхности составляет 5–15 Н.
Технические характеристики
класс допуска датчика: к1
Примечание: Предлагаем поставку зондов в комплекте с надёжными вторичными приборами HH506RA. Этот прибор обеспечит высокую точность измерений с неопределённостью ±(0{,}3 + 0{,}05%Т), где Т — текущее значение температуры. Благодаря двум измерительным каналам и поддержке широкого спектра термопар (K, J, T, E, R, S, N) устройство подходит для решения разнообразных задач. Автономная работа от батарейки «Крона», встроенная память на 1000 измерений и возможность передачи данных на компьютер делают его удобным и функциональным решением для вашего производства.
рабочий спай один, неизолированный
Температурный диапазон
| тип ТП | диапазон рабочих температур, °С | материал оболочки кабеля и защитной арматуры |
|
КТХА, КТХК |
от 0 до 500 | С10 – сталь 12Х18Н10Т |
Время термического срабатывания*, t0,95, с: 20
Под временем термического срабатывания (t 0,95) понимают период, который требуется термопаре для реагирования на резкое (ступенчатое) изменение температуры окружающей среды. В течение этого времени выходной сигнал термопары достигает уровня, соответствующего 95 % от общего значения ступенчатого изменения температуры.
Варианты исполнения
Длину удлинительных проводов l выбирать из ряда: 500, 1000, 1250, 1600, 2000 мм.
| Тип ТП |
Конструктивная модификация |
Класс допуска |
Вид и кол-во спаев рабочих |
Материал защитной арматуры |
Наружный диаметр арматуры D, мм |
Длина монтажной части, L, мм |
||
|---|---|---|---|---|---|---|---|---|
| модификация |
типовой вариант* |
min | max | |||||
|
КТХА, КТХК |
04.01 |
-060, -260, -050, -250 для КТХА; -063 для КТХК |
к2 | Н | С10 | 8.0 | 320 | 1000 |
| 04.03 | ||||||||
| 04.04 | ||||||||
| 04.05 | ||||||||
| 04.06 | 6.0, 8.0 | |||||||
*- описание вариантов модификаций удлинительных проводов. По требованию заказчика на конце удлинительного провода может быть установлен термопарный разъём.
Примеры обозначения изделий
КТхх 04.ХХ-ХХХ-к2-Н-С10- D-L/I, где I длина удлинительного провода, D – наружный диаметр арматуры.
Датчик температуры КТХА 04.05‑062‑к2‑Н‑С10‑500/1000 представляет собой устройство градуировки хромель‑алюмель конструктивной модификации 04.05‑062. Оснащён удлинительным проводом во фторопластовой оболочке. Класс допуска — 2. Рабочий спай не изолирован (обозначение Н). Кабельный термочувствительный элемент размещён в защитной стальной арматуре типа С10 с наружным диаметром 8 мм. Монтажная длина датчика составляет 500 мм, длина удлинительного провода — 1000 мм. Контактная поверхность выполнена на основе теплоизоляционной плитки.
