ИТП-17.Щ9.К

Артикул:: 140098

Измеритель аналоговых сигналов универсальный ИТП-17.Щ9.К

5 880.00 руб.

Александр Рябоконь

Руководитель отдела продаж

+7(351)796-42-77 доб 101
sale@ukavt.ru

В наличии
3 шт.

Официальный сертификат дилера

Страна производитель

в спецификацию Купить в 1 клик в корзину

Оставьте отзыв

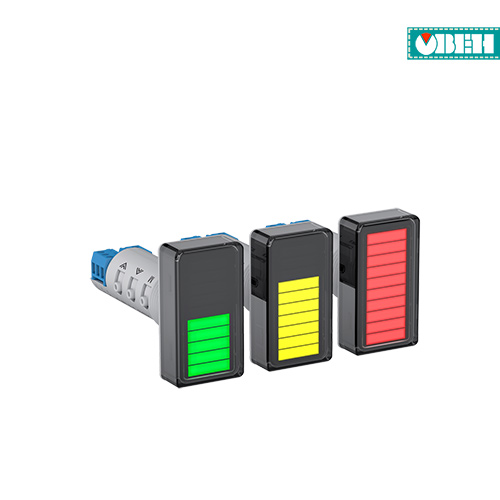

Компактный индикатор ИТП-17 используется для измерения и отображения параметров технологического процесса на цифровом четырёхзначном дисплее. Трёхцветный индикатор показывает состояние измеряемой величины зелёным, жёлтым и красным цветами, а пороги смены цвета настраиваются. Универсальный аналоговый вход позволяет подключать различные виды сигналов от датчиков температуры, давления, уровня, мощности, влажности, концентрации вещества, расхода и других параметров. Встроенный сигнализационный выход срабатывает при достижении критической величины, активируя звуковую сигнализацию, индикатор на пульте диспетчера и автоматическую блокировку работы до возвращения измеряемой величины в нормальный диапазон.

Функциональные возможности приборов ИТП

Контроль температуры или других физических величин, таких как давление, влажность и уровень;
Возможность настройки трёхцветной зоны сигнализации;
Индикация аварийных ситуаций при обрыве входного сигнала или выходе за установленные пределы;
Наличие выходного устройства для сигнализации или управления с током 200 мА и напряжением 42 В;
Питание от внешнего источника постоянного напряжения в диапазоне от 10 до 30 В;
Настройка с использованием USB через программу OwenConfigurator;
Засвечивание сегментов жёлтым, зелёным или красным цветом в зависимости от текущих значений измерений;

Конструктивные особенности:

Крепление в отверстие диаметром 22 мм;
В комплекте съёмные винтовые клеммы и отвёртка для их установки;
Эксплуатация при температуре окружающей среды от -40 до +60 °C;
Гарантийный срок эксплуатации составляет 2 года;
Степень защиты корпуса IP65 со стороны лицевой панели;

Работа индикации

Пример настройки цветовой сигнализации процесса нагрева в ИТП-17:

Норма: зелёный индикатор;
Недогрев: жёлтый индикатор;
Перегрев: красный индикатор;
Аварийный перегрев: мигающий красный индикатор;

При достижении измеряемой величины одного из указанных состояний происходит автоматическая смена цвета индикатора.

Настройка индикатора ИТП-17 позволяет установить любые пользовательские значения границ изменения цвета и соответствующих цветов в пределах диапазона измерения сигнала. Однако есть одно правило: значения границ изменения цвета для каждой следующей зоны должны быть больше предыдущих границ.

Схемы подключения ИТП-17

Примеры схем подключения к приборам ОВЕН

ИТП17 + 4…20мА ТС

ИТП17 + 4…20мА ПД100 и внешним ИП

ИТП17 + ПР200(И 4…20мА)

Функциональная схема

Технические характеристики

Параметр	Значение
Питание
Напряжение питания	10…30 В постоянного тока (номинал. напряжение 24 В), потребляемая мощность не более 1 Вт
Характеристики входных сигналов
Количество каналов измерения	1
Тип входного сигнала	Ток 0...5 мА, 0(4)…20 мА Напряжение 0(2)…10 В ТС: 50/100/500/1000 Ом Cu, Pt, Ni, М, П, Н ТП: ТХК, ТНН, ТХА, ТЖК, ТВР, ТПП, ТПР, ТМК
Входное сопротивление при измерении напряжения, не более	100 кОм
Время опроса входа, не более	1,0 с
Метрологические характеристики
Пределы допускаемой основной приведенной погрешности измерений, не более:
ТС, сигналы напряжения и силы постоянного тока	±0,25 %
ТП, пирометры	±0,25 %
Характеристики выходных сигналов
Количество выходных устройств	1
Типы выходных устройств	Транзисторный ключ n-p-n типа: - максимальный постоянный ток нагрузки 200 мА - максимальное напряжение постоянного тока 42 В
Конструктивные исполнения
Габаритные размеры	Щитовой Щ9: 26×48×72 мм
Условия эксплуатации
Диапазон рабочих температур	-40…+60 ⁰С
Относительная влажность воздуха	Не более 80 %, при +35 °С и более низких температурах без конденсации влаги
Атмосферное давление	От 84 до 106,7 кПа
Устойчивость к механическим воздействиям	Прибор соответствует группе исполнения N2 по ГОСТ Р 52931–2008
Устойчивость к электромагнитным воздействиям	Соответствует ГОСТ 30804.6.1-2013
Характеристики надежности
Степень защиты корпуса:
– щитовой Щ9 (со стороны лицевой панели)	IP65
– щитовой Щ9 (со стороны клемм)	IP20
Средняя наработка на отказ	100 000 ч
Средний срок службы	12 лет

Характеристики измерительных датчиков

Условное обозначение датчика	Диапазон измерений, °С
Термопреобразователи сопротивления по ГОСТ 6651-2009
50/100/500/1000П (α=0,00391 °С¹)	-200…+850
50/100/500/1000М (α=0,00428 °С¹)	-180 …+200
50/100/500/1000Cu (α)=0,00426 °С¹)	-50 …+200
50/100/500/1000Pt (α=0,00385 °С¹)	-200…+850
100/500/1000Ni (α=0,00617 °С¹)	-60…+180
Пирометры сумм. излучения по ГОСТ 10627-71
РК-15	+400…+1500
РК-20	+600…+2000
РС-20	+900…+2000
РС-25	+1200…+2500
Сигнал напряжения по ГОСТ 26.011-80
0...1 В
Сигнал напряжения
-50...+50 мВ
Термоэлектрические преобразователи по ГОСТ Р 8.585-2001
TХК (L)	-200...+800
TХА (К)	-200…+1300
TЖК (J)	-200…+1200
TНН (N)	-200…+1300
TМК (Т)	-200…+400
TПП (S)	0…+1750
TПП (R)	0…+1750
TПР (В)	+200…+1800
TВР (А-1)	0…+2500
TВР (А-2)	0…+1800
TВР (А-3)	0…+1800
Термоэлектрические преобразователи по DIN 43710
TypeL	-200…+900

Примечание:

1) α температурный коэффициент термометра сопротивления – отношение разницы сопротивлений датчика, измеренных при температуре 100 и 0 °С, к его сопротивлению, измеренному при 0 °С (R0), деленное на 100 °С и округленное до пятого знака после запятой.
