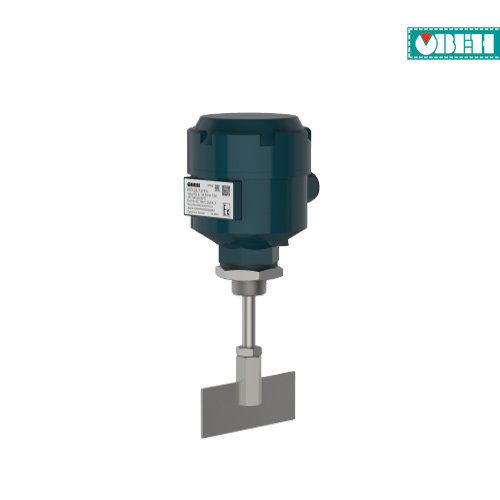

- Ротационный сигнализатор уровня с напряжением питания 230 VAC, с Г-образной лопастью, тип присоединения резьба G3/4, в общепромышленном исполнении РСУ-230.Г.2
![Ротационный сигнализатор уровня с напряжением питания 230 VAC, со складной лопастью, тип присоединения резьба G1 ½, в общепромышленном исполнении РСУ-230.С.1 купить с гарантией по цене от производителя ОВЕН ✔ Большой выбор товаров для автоматики, электронных и электротехнических приборов и инструментов от производителя ОВЕН в наличии ✔ Оперативная доставка по всей России и бесплатная доставка в Челябинске и Екатеринбурге ✔ Бесплатные консультации специалистов по подбору "рсу-230.с.1" в группе "РСУ ротационные сигнализаторы уровня"](/upload/iblock/b54/b5408bc08ca3fb74f14bcfeb23664b0e.jpg)
РСУ-230.С.1
![](/upload/uf/17b/17be2b22727b1715ae93d04eeaafad6b.png)
- Артикул:
- 144831
![25](/upload/iblock/cba/cbac5851c84d58270f56b0586231cea8.png)
![27](/upload/iblock/047/04754a00cbe1c6a4033c506fb389fcbb.png)
![46](/upload/iblock/0f5/0f501d5084ad44d8dbc327716717aa62.png)
![8](/upload/iblock/3cc/3cccf1d28593f561fd653431bae3df9f.png)
Сигнализатор уровня ОВЕН РСУ используется для определения степени заполнения ёмкостей сыпучими материалами в промышленности и сельском хозяйстве. Принцип его работы заключается в возникновении реактивного момента двигателя, расположенного внутри датчика. Датчик оснащён лопастями, вращающимися со скоростью один оборот в минуту. Когда продукт достигает лопастей, они останавливаются, вызывая появление реактивного момента на валу двигателя, что активирует микропереключатель выходной цепи сигнализатора.
Главные преимущества
- Г-, Т-образная и складная лопасти;
- Рабочая температура -40…+80 ºС;
- Присоединительные резьбы G3/4, G1 1/2;
- Напряжение питания =24 В и ~230 В;
- Чувствительность от 300 г/л;
- 4 режима чувствительности;
- Общепромышленное и взрывозащищенное исполнение;
Технические характеристики
Параметр | Значение | |
---|---|---|
РСУ-230.Х.Х(-ЕХ) | РСУ-24.Х.Х(-ЕХ) | |
Электрические параметры | ||
Напряжение питания | ~230 ± 15 % В | =24 ± 10 % В |
Коммутируемый ток, не более | 4 А | 10 А |
Максимальная потребляемая мощность | 5 ВА | |
Безопасность | ||
Степень защиты корпуса по ГОСТ 14254-2015 | IP65 | |
Маркировка взрывозащиты | Ex h/tb IIIC T90°C Da/Db | |
Сопротивление изоляции (вход-корпус), не менее | 100 МОм | |
Конструктивные параметры | ||
Варианты присоединительной резьбы |
РСУ-Х.Х.1 – G1½ (без гайки) РСУ-Х.Х.2 – G¾ (с установочной гайкой) |
|
Диаметр наружной оболочки соединительного кабеля | 7...12 мм | |
Сечение соединительных проводов | 0,5...1,5 мм2 | |
Условия эксплуатации | ||
Температура окружающей среды (общепром.) | -40…+70 °С | |
Температура рабочей среды (общепром.) | -40…+80 °С | |
Плотность рабочей среды | От 300 кг/м3 | |
Параметры предельных состояний для взрывозащищенного исполнения | ||
Напряжение питания | ~230 + 15 % В | =24 + 10% В |
Коммутируемый ток, не более | 4A | 10A |
Максимальная потребляемая мощность, не более | 5 ВА | |
Температура окружающей среды | -40 °С ≤ Ta ≤ +80 °С | |
Температура рабочей среды | -40 °С ≤ Ta ≤ +80 °С | |
Прочее | ||
Средняя наработка на отказ, не менее | 50000 часов | |
Средний срок службы, не менее | 5 лет | |
Масса в упаковке, не более | 1,3 кг |
Функциональная схема прибора
![Функциональная схема прибора РСУ Функциональная схема прибора РСУ](/upload/medialibrary/de6/de6ff06ea2923c7f9a65cfe35b17d99d.jpg)
Габаритные и установочные размеры
РСУ-Х.Х.2 – G 3/4 (с установочной гайкой)
РСУ-Х.Х.1 – G1 1/2 (без гайки)
Внимание! Для монтажа Т- и Г-образной лопатки необходим доступ с внутренней части резервуара либо монтаж к резервуару через фланец, который не входит в комплект поставки.
Исполнения ЕХ не комплектуются кабельным вводом, вместо него установлена заглушка.
Схемы подключения
![Схемы подключения РСУ Схемы подключения РСУ](/upload/medialibrary/eec/eec0766a339e39cdde612ae7972964d7.jpg)
Схема подключения модификации РСУ на 230 В (1) и 24 В (2)
