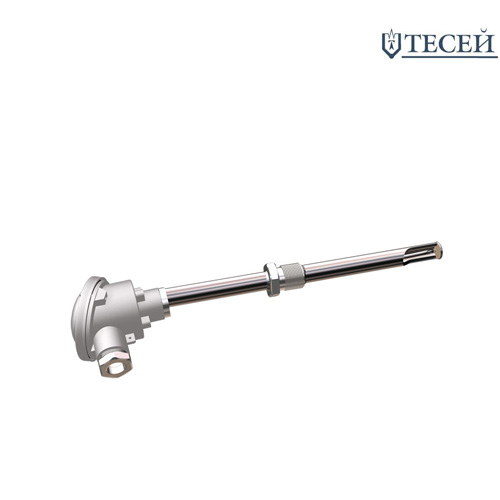

Датчики модификации 01.25 используются для измерения температуры жидких и газообразных сред, химически агрессивных к материалу защитного чехла. Они имеют разборную конструкцию, состоящую из кабельного термочувствительного элемента и жаростойкого защитного чехла. Составной защитный чехол оснащён цельноточёным наконечником с внутренним отверстием под термочувствительный элемент. Наконечник изготовлен из жаростойкого сплава или жаростойкой стали.

Технические характеристики

Рабочий спай	1	Изолирован(ы)
	2
Вибростойкость ГОСТ Р 52931	Группа V2
Номинальное (условное) давление	6,3 МПа
Сейсмостойкость MSK-64	9 баллов при уровне установки над нулевой отметкой до 70 м
Климатическое исполнение ГОСТ 15150	УХЛ2 Температура окружающей среды	-60..+120ºС для датчиков общего назначения
		-55..+85 ºС для изделий с сигналом 4-20мА
Поверка	Только первичная при выпуске из производства, периодической поверке не подлежат

Показатель тепловой инерции т 0,63

Показатель тепловой инерции τ 0,63
50 с
Т45, Т00, Т18, Т310 диаметр 20мм

Показатели надежности

Группа условий эксплуатации	Вероятность безотказной работы	Назначенный срок службы	Средний срок службы	Гарантийный срок эксплуатации
I	0,95 за 40 000 часов	5 лет	10 лет	5 лет
II	0,95 за 16 000 часов	2 года	4 года	2 года
III	0,95 за 8 000 часов	1 год	2 года	1 год
IV	не нормирован

Предельная погрешность

Основная погрешность датчиков с унифицированным сигналом постоянного тока 4-20 мА и цифровым сигналом HART указана в ГОСТе 26.011 с учетом погрешности компенсации холодных спаев.

Выходной сигнал	Условное обозначение	Пределы допускаемой погрешности	Выходной сигнал	Условное обозначение	Пределы допускаемой погрешности
4-20мА	к0Т40	±0,4% ∙tn* или ±1,5°С	4-20мА+HART	к1Н25	±0,25%∙ tn или ±0,9°С;
	к1Т50	±0,5%∙ tn или ±2,0°С		к0Н40	±0,4%∙ tn или ±1,2°С;
	к2Т80	±0,8%∙ tn или ± 2,5°С		к1Н80	±0,5%∙ tn или ±1,7°С;
	к2Т80	±0,8%∙ tn или ± 2,5°С		к2Н80	±0,8%∙ tn или ±2,5°С;

* - tn диапазон настройки датчика необходимо умножить на указанное значение в %. Выбрать большее значение.

Температурный диапазон

Тип КТ	Модификация	Диаметр чехла	Материал чехла	Группа условий эксплуатации	Температура применения ºС	Интервал между поверками	Средний срок службы
КТХА; КТНН	01.25	14÷30	Т₄₅	IV	-40…+1250	не нормирован
КТХА; КТНН			Т₃₁₀	IV	-40…+1150	не нормирован
КТНН			Т₄₅ Т₃₁₀
КТНН			Т₄₅ Т₃₁₀	II	-40…+1100	2 года	4 года
КТХА			Т₁₈ Т₀₀ Т₃₁₀	I	-40…+600	5 лет	10 лет
			Т₁₈ Т₀₀	II	-40…+900	2 года	4 года
			Т₁₈ Т₀₀	III	-40…+1000	1 год	2 года
			Т₃₁₀	III	-40…+1100	1 год	2 года

Вариант исполнения

КТХА
1	2

02.25	0
3	4

20	к1
5	6

	И
7	8	9

Т45	20	L	I_чехла
10	11	12	13	14

Поле	Наименование	Код		Описание
1	Тип датчика	КТХА, КТНН, КТХК		кабельная термопара с НСХ по ГОСТ Р 8.585-2001
2	Вид взрывозащиты	не заполнено		электрооборудование общего назначения
3	Модификация	01.25		С толстостенным чехлом, прямая с ввертным штуцером
4	Кабельный ввод	0		Штатный кабельный	Не допустимо для 1ExiaIICT6
4	Кабельный ввод	0		А-Z	Специализированный кабельный ввод (узлы коммутации датчика)
5	Узел коммутации датчика (см. узлы коммутации датчика)	15; 16; 17; 18; 19		алюминиевая головка	IP66/IP68	1ExdIICT6 / 0ExiaIICT6 X
		20; 22			IP65	общего назначения
		21; 23; 24; 25; 26; 28			IP66	0ExiaIICT6 Х или общего назначения
6	Условное обозначение класса датчика	к1; к2
7	Выходной сигнал, условное обозначение точности измерительного преобразователя	Не заполнено	аналоговый сигнал (мV) в соответствии с НСХ
		Т40	Для головок клеммных ≥14	4-20 мА	для к0
		Т50; Т70			для к1
		Т80; Т100			для к2
		Н25		4-20 мА + HART	Индивидуальна калибровка датчика (к1)
		Н40			для к0
		Н50			для к1
		Н80			для к2
8	Исполнение рабочего спая	И		изолированный спай
9	Количество пар термоэлектродов	не заполнено		1 пара термоэлектродов
9	Количество пар термоэлектродов	2		2 пары термоэлектродов (2 спая)
10	Материал защитного чехла	Т18	сталь 10Х23Н18		10÷40	I_чехла≤1300мм
		Т45	сплав ХН45Ю
		Т00	сплав 15Х25Т
11	Наружный диаметр, D	14; 16; 20; 25		мм
12	Монтажная длина, L	450÷3150		монтажная длина L до рабочего конца, мм
13	Расстояние до головки	80-500		мм
14	Типоразмер штуцера	не заполнено		Без приварного штуцера
14	Типоразмер штуцера	М33, М27, М20, К1, К3/4		М33х2, М27х2, К1”, К3

Примеры обозначения изделия


КТНН 01.25 – 021 – к0Т40 – И – Т45 – 20 – 800/200 – М33
Вид изделия	КТ	кабельный ТП
НСХ	НН	нихросил-нисил
Взрывозащита	-
Модификация	01.25	С толстостенным чехлом, прямая с ввертным штуцером
Кабельный ввод	0	штатный
Коммутация (код головки)	21	алюминиевая, IP66
Класс допуска	к0	нулевой класс
Вид спая	И	изолирован, один
Выходной сигнал (класс точности)	Т40	4-20 мА (0,4%)
Материал защитной оболочки	Т45	ХН45Ю
Диаметр рабочей части	20	мм
Длина монтажная	800	мм
Расстояние от штуцера до головки	200	мм
Типоразмер штуцера	М33	Резьба М33х2
