ТСПТ 306
- Артикул:
- ТСПТ-306
ТСПТ 306
Оставьте отзыв

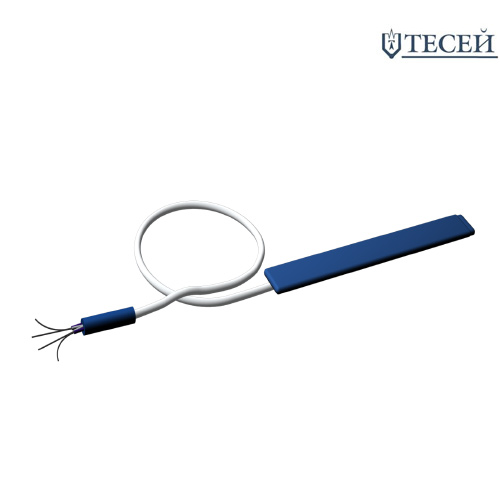

Термометры сопротивления моделей ТСМТ(ТСПТ) 306 разработаны для контроля температуры обмоток электрических машин. Они могут быть установлены в пазы статора либо в обмотки электрических машин. Для их подключения к измерительной системе возможно использование адаптеров АТС.
Технические характеристики
| Схема соединений | 3-х проводная | Класс допуска В, С | ||
| 4-х проводная | ||||
| Вибростойкость ГОСТ Р 52931 | Группа N3 | |||
| Сейсмостойкость MSK-64 | 9 баллов при уровне установки над нулевой отметкой до 70 м | |||
| Климатическое исполнение ГОСТ 15150 | УХЛ2. Температура окружающей среды: | -60..+120ºС для датчиков общего назначения | ||
| -60..+85 ºС для исполнения EXI с аналоговым сигналом | ||||
| Поверка | - ГОСТ 8. 461-2009 | |||
| Время термической реакции: | не превышает 10 сек | |||
Показатели надежности
| Группа условий эксплуатации | Вероятность безотказной работы | Назначенный срок службы | Средний срок службы | Гарантийный срок эксплуатации |
|---|---|---|---|---|
| I | 0,95 за 40 000 часов | 5 лет | 10 лет | 5 лет |
| II | 0,95 за 16 000 часов | 2 года | 4 года (6 лет)* | 2 года |
| * - Увеличенный средний срок службы с вероятностью безотказной работы 0,6 за указанный период. | ||||
Температурный диапазон
| Тип ТС | Материал чехла | Группа условий эксплуатации | Класс допуска | Температура применения С | ИМП | Средний срок службы |
|---|---|---|---|---|---|---|
| ТСМТ | Полиэтиленовая т/у трубка | II | В, С | – 50…+90 | 2 года | 5 лет |
| ТСПТ | I | В, С | – 50…+90 | 5 лет | 10 лет |
Вариант исполнения
| ТСПТ | |
|---|---|
| 1 | 2 |
| 306 | 0 |
|---|---|
| 3 | 4 |
| 60 | Pt100 |
|---|---|
| 5 | 6 |
| В | 3 | П |
|---|---|---|
| 7 | 8 | 9 |
| 12 | 110 |
|---|---|
| 10 | 11 |
| / |
|---|
| 12 |
| Поле | Наименование | Код | Описание | |||
|---|---|---|---|---|---|---|
| 1 | Тип датчика |
ТСМТ ТСПТ |
Термометр сопротивления медный Термометр сопротивления платиновый |
|||
| 2 | Вид взрывозащиты |
Не заполнено Exi |
электрооборудование общего назначения OExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002 |
|||
| 3 | Модификация | 306 | для измерения температуры обмоток электрических машин | |||
| 4 | Узел коммутации | 0 | свободные концы 50мм | IP65 | 0ExiaIICT или общ. назнач. | |
| 2 | вилка мини-разъема | IP40 | общего назначения | |||
| 4 | вилка стандарт-разъема | IP40 | общего назначения | |||
| 5 | Узел коммуникации датчика (см. раздел "Варианты модификаций") | 60 | многожильный провод, изоляция Фторопласт / Экран / Фторопласт – экран провода изолирован от корпуса датчика и не имеет вывода | |||
| 6 | НСХ | 50М, 100М, 50П, 100П, Pt100, Pt500 | НСХ в соответствии с ГОСТ 6651-2009 | |||
| 7 | Класс допуска | В, С | Класс допуска по ГОСТ 6651-2009 | |||
| 8 | Схема соединения | 3,4 | 3-х и 4-х проводная схема подключения | |||
| 9 | Материал оболочки | П | Полиэтиленовая т/у трубка | |||
| 10 | Ширина пластины, мм | 12 | мм | |||
| 11 | Монтажная длина, L | 110 | мм | |||
| 12 | Длина удлинительного провода ℓ | 500÷5000 | мм | |||
Примеры обозначения изделий
|
ТСПТ 306 – 060 – 100М – В3 – П– 12 – 110/ 1000
|
||
| Вид изделия | ТCПТ | термометр сопротивления медный |
| Взрывозащита | Общепромышленный | |
| Модификация | 306 | |
| Код провода | 060 | фторопластовая оболочка, IP65 |
| НСХ | 100М | |
| Класс допуска и схема подключения | B3 | класс В, схема 3-х проводная |
| Материал защитной оболочки | П | Полиэтиленовая т/у трубка |
| Диаметр рабочей части | 12 | 12 мм |
| Длина монтажная, L | 110 | мм |
| Длина до головки ℓ | 1000 | мм |
