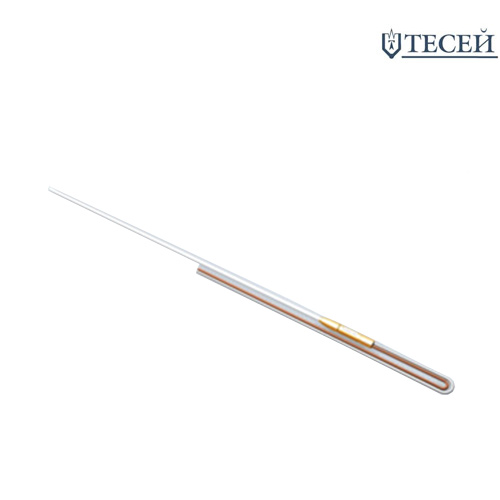

ТППО-1000 2разряда

Эталонный платинородий‑платиновый термоэлектрический преобразователь предназначен для передачи размера единицы температуры в соответствии с ГОСТ 8.558‑93 в диапазоне от 300°С до 1200°С.

Термопреобразователи выпускаются в соответствии с ГОСТ Р 52314-2005.

Материалы термоэлектродов термопреобразователей полностью соответствуют требованиям установленных нормативных документов:
– положительный термоэлектрод из проволоки диаметром 0,5 мм из сплава марки ПлРд-10 (платина + 10% родий) по ГОСТ 10821-07;
– отрицательный термоэлектрод из проволоки диаметром 0,5 мм из сплава марки ПлТ (платина) по ГОСТ 10821-07.

Термоэлектроды термопреобразователей армированы цельной керамической двухканальной трубкой. Один из каналов трубки маркирован условным знаком, обозначающим находящийся в нём термоэлектрод. Материал трубки — алюмооксидная керамика с содержанием Al2O3 не менее 99 %.

Длина трубки составляет не менее 500 мм, а её диаметр не превышает 5 мм. В комплект поставки включена запасная керамическая двухканальная трубка.
Свободные концы термоэлектродов изолированы с использованием гибких электроизоляционных трубок, соответствующих требованиям ГОСТ 9614‑75. Внутренний диаметр применяемых трубок составляет 2–3 мм.
Термопреобразователи имеют вид климатического исполнения УХЛ 4 по ГОСТ 15150-69.

Вероятность безотказной работы термопреобразователей составляет не менее 0,9 при эксплуатации в печи в течение 500 часов при температуре 1100°С.

Первичная поверка термопреобразователя осуществляется в строгом соответствии с требованиями ГОСТ Р 8.611‑2005.

Периодическая поверка термопреобразователей выполняется в соответствии с ГОСТ Р 8.611‑2005. Сроки проведения поверки устанавливаются территориальным органом.

Технические характеристики

доверительная погрешность термопреобразователей в реперных точках по МТШ-90:

Температурный диапазон

Диапазон рабочих температур:

от 300 до 1100°С для ТППО 1 разряда

от 300 до 1200°С для ТППО 2 разряда

Примеры обозначения изделий

ТППО-1000/500, 2 разряд– термопреобразовательплатинородий-платиновый эталонный 2-го разряда общей длиной 1000 мм, длина керамической соломки 500 мм.

ТППО-1250/630, 2 разряд – термопреобразовательплатинородий-платиновый эталонный 2-го разряда общей длиной 1250 мм, длина керамической соломки 630 мм.
