- Счетчик времени СВ01-24.Н.Р.RS
Доставка — 10 дней
7 536.00 руб.
СВ01-24.Н.Р
- Артикул:
- 43487

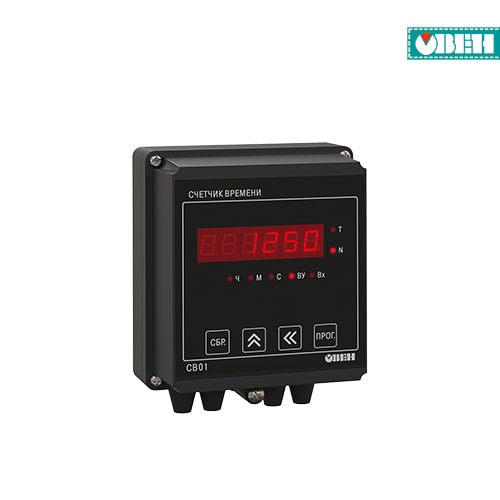

Счетчик времени СВ01-24.Н.Р
Оставьте отзыв
Прибор предназначен для измерения интервалов времени и счета количества измеренных сигналов. Счетчик времени СВ01 может быть использован в составе измерительных систем контроля и управления технологическими процессами на промышленных предприятиях.
Он может применяться для автоматического учета времени наработки оборудования (двигателей, станков, автономных электростанций, компрессоров, холодильных установок, спецтехники и др. оборудования), благодаря чему удается измерить общую продолжительность работы оборудования и своевременно производить профилактические и регламентные работы.
Главные преимущества
- Функция счетчика времени;
- Функция счетчика количества включений прибора;
- Дискретный вход для подключения активных датчиков, имеющих на выходе транзистор n-p-n-типа с открытым коллектором, либо контактов, кнопок и других датчиков типа «сухой контакт»;
- Встроенный интерфейс RS-485(по заказу), протокол ОВЕН, Modbus ASCII/RTU;
- Запуск отсчета времени;
Технические характеристики
| Наименование | Значение |
| Питание | |
| Потребляемая мощность, ВА, не более | 10 |
| Измерение | |
| Предел абсолютной допустимой погрешности временных интервалов, не более | Δ=±(0.9×10-4×tизм +C) где: С – значение наименьшего разряда при измерении в данном диапазоне2; tизм – измеряемое значение, сек |
| Предел абсолютной допустимой погрешности счета количества измеренных сигналов в диапазоне от 0 до 999999, не более | ±1 |
| Интерфейс связи RS-485 | |
| Скорости обмена, бит/сек | 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 |
| Протоколы связи | ОВЕН; ModBus-RTU; ModBus-ASCII |
| Входное сопротивление | 12 кОм (стандартная нагрузка) |
| Конструктивное исполнение | |
| Степень защиты корпуса для корпуса Н | IP44 |
| Степень защиты корпуса для корпуса Щ1 | IP54 |
| Степень защиты корпуса для корпуса Щ2 | IP54 |
| Габаритные размеры, мм - корпус Н | 105x130x65 |
| Габаритные размеры, мм - корпус Щ1 | 96x96x70 |
| Габаритные размеры, мм - корпус Щ2 | 96x48x100 |
| Наименование | Значение |
| Масса прибора, кг, не более | 0,4 |
| Средний срок службы, лет, не менее | 12 |
Функциональная схема прибора
Габаритные размеры
Прибор щитового крепления Щ2
Установка СВ01 щитового крепления Щ2
Прибор настенного крепления Н
Установка СВ01 настенного крепления Н
Прибор щитового крепления Щ1
Установка СВ01 щитового крепления Щ1
Схемы подключения
при питания датчика от внутреннего источника питания
при питания датчика от внешнего источника питания
Схема подключения нагрузки к ВУ типа Р
