Программируемые логические контроллеры

Что такое программируемый логический контроллер (ПЛК)

Принципы современной автоматики появились достаточно давно, и вначале они реализовались на контактных реле, управляемых электрическими сигналами. Со временем производственные автоматически управляемые процессы усложнялись, росли требования к управлению. Для изменения алгоритма работы приходилось переделывать монтажную схему. Количество реле росло неимоверно, да и скорость их срабатывания тормозит автоматическое управление. Одна из особенностей контроллера (ПЛК) – высокая скорость обработки информации.

ПЛК – это современное специализированное техническое средство, выполняющее функции управления физическими процессами в соответствии с заложенной в него программой. Т.е. при изменении алгоритма управления нет надобности вмешиваться в монтажную схему, достаточно перепрограммировать сам ПЛК.

Контроллер имеет конечное число входов для сигналов от датчиков управляемого (контролируемого) процесса и выходов для передачи информации далее в диспетчерский пункт или в вышестоящую систему управления.

Современные программируемые логические контроллеры купить возможно для разных систем. В разных конструкциях входы могут принимать как дискретные сигналы, так аналоговые, что очень важно для некоторых технологических процессов. Так же и отдельные выходы могут передавать наверх дискретный или аналоговый сигнал. Входной аналоговой информацией служит показатель напряжения или силы тока, отражающий контролируемую физическую величину в реальном времени, например, температуру, давление, скорость вращения и т.д.

Как программируется контроллер ПЛК

Производителей контроллеров достаточно много, и каждый из них предлагает большое количество моделей разной целевой направленности. Если бы каждый из них предусматривал собственный программный язык, потребителю было бы сложно применять программируемые логические контроллеры от разных производителей ПЛК.

Международной Электротехнической Комиссией выработан единый стандарт, называемый МЭК 61131-3, обязывающий изготовителей использовать одинаковые команды, как по написанию, так и по выполняемой операции. В стандарт вошли 5 языков. Более того, для целей программирования ПЛК разработан самый популярный в мире программно-инструментальный комплекс CODESYS, включающий в себя среду программирования и систему исполнения. Система исполнения встраивается в контроллер.

Среда программирования включает все 5 языков стандарта МЭК. CODESYS попадает к пользователю вместе с контроллером. Комплекс работает на обычном компьютере, к которому подключается контроллер. Составленная программа генерирует машинный код, загружаемый в ПЛК. CODESYS позволяет не только запрограммировать ПЛК, но и смоделировать процесс. Наличие текстовых и графических языков позволяет одинаково успешно осуществить программирование и генерацию машинного кода и программистам и технологам.

Это очень важно, т.к. в противном случае программисту пришлось бы погружаться в подробности технологии, а технологу ломать голову над основами программирования.

Какими характеристиками обладает ПЛК

Контроллеры логические программируемые промышленные имеют ряд технических характеристик, определяющих целевую пригодность для того или иного процесса

Есть несколько общих критериев:

• Продолжительность цикла (время от получения сведений на входе до выведения сигнала на выходе);
• Время исполнения команд;
• Пропускная способность шины;
• Время реакции.

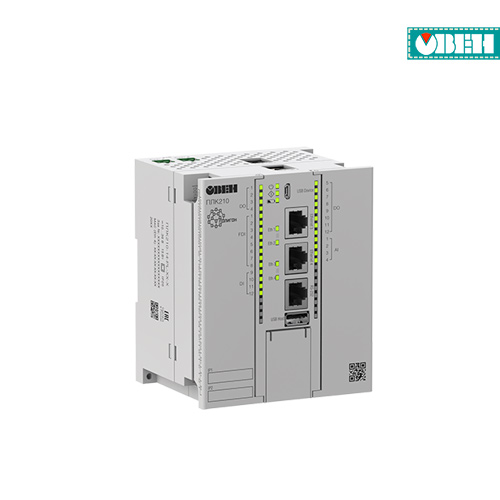

ИТЦ УКАВТ, один из ведущих поставщиков контрольно-измерительных приборов и автоматики в Российской Федерации, предлагает программируемые логические контроллеры ОВЕН российского производства. Продукция отличается высоким качеством исполнения. Технические характеристики продукции дают возможность подобрать контроллеры для различных сфер применения и систем разного уровня автоматизации.

Наши специалисты посоветуют оптимальные варианты и помогут подобрать контроллер ОВЕН (ПЛК), в зависимости от специфики работы и имеющегося оборудования.
