ПЛК210-4G-CS

Артикул:: 000145176

Контроллер логический программируемый ПЛК210-4G-CS

77 531.00 руб.

Айрат Суфиянов

Менеджер по продажам

+7(351)796-42-77 доб 102
sale2@ukavt.ru

В наличии
1 шт.

Официальный сертификат дилера

Страна производитель

в спецификацию Купить в 1 клик в корзину

Оставьте отзыв

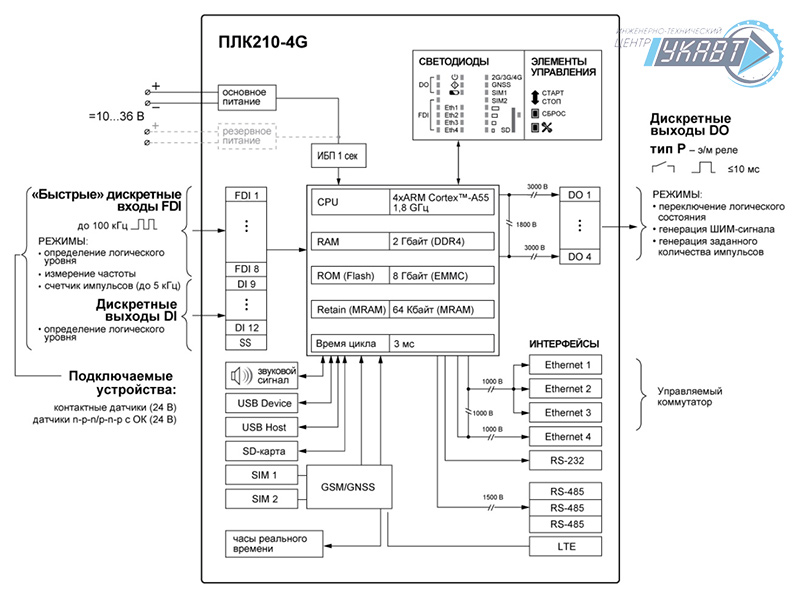

ОВЕН ПЛК210‑4G — моноблочный контроллер высокой производительности. Оснащён:

встроенным LTE‑модемом;
модулем GNSS (GPS/ГЛОНАСС);
тремя интерфейсами RS‑485;
четырьмя портами Ethernet (три из них — управляемый коммутатор).

Предназначен для автоматизации территориально распределённых объектов с использованием мобильной сети; выполняет функции коммуникационного контроллера в системах диспетчеризации.

На базе платформы ПЛК210, отличается широкими коммуникационными возможностями и повышенной надёжностью. Поддерживает свыше 10 промышленных и прикладных протоколов, что обеспечивает интеграцию в любые системы автоматизации.

Программирование и настройка обмена данными выполняются в CODESYS V3.5 SP17 Patch 3. Для расширения числа входов/выходов рекомендуются модули Мх210 с интерфейсом Ethernet. Вместе с контроллером они поддерживают кольцевую топологию, гарантируя устойчивость к перегрузкам и эффективную работу с большими объёмами данных.

Среда разработки предоставляет следующие возможности:

Две SIM‑карты размещаются в слотах SIM1 и SIM2.
Модем функционирует в режиме DSS (Dual SIM Shift), при котором одновременно активна лишь одна SIM‑карта.
Поддерживаются стандарты мобильной связи: 2G/3G/4G.
Стандарты 4G включают: GSM — 900/1800, WCDMA — B1/8, LTE‑FDD — B1/3/5/7/8/20, LTE‑TDD — B38/40/41.
Реализована возможность приёма и отправки SMS.
На корпусе устройства имеются индикаторы работы модема и модуля GNSS.
Поддерживаемые стандарты GNSS: GPS / GLONASS / BD.
Конфигурирование встроенного модема выполняется через web‑конфигуратор ПЛК либо в среде CODESYS.
Поддерживаются промышленные протоколы: Modbus RTU/ASCII/TCP, OPC UA (Server), MQTT (client/broker), SNMP (Manager/Agent).
Обеспечена поддержка протоколов тепло‑ и электросчётчиков, а также возможность внедрения нестандартных протоколов.
Поддерживаются прикладные протоколы: NTP, FTP, FTPS, HTTP, HTTPS, SSH, SMTP/IMAP/POP3, OpenVPN, WireGuard.
Имеется возможность подключения к СУБД MySQL и MsSQL.
Предоставлено прямое подключение к OwenCloud.

Технические характеристики

Параметр	Значение
Питание
Количество портов питания	2 (основной и резервный)
Напряжение питания	10…36 В (номинальное 24 В)
Напряжение перехода от основного источника питания к резервному	6…9 В
Потребляемая мощность, не более	16 Вт
Защита от переполюсовки	Есть
Вычислительные ресурсы
Центральный процессор	4х Cortex-А55 1,8 ГГц
Объем флеш-памяти (тип памяти)	8 ГБ (eMMC)
Объем оперативной памяти (тип памяти)	2 ГБ (DDR4)
Объем Retain-памяти (тип памяти)	64 Кбайт (MRAM)
Время выполнения пустого цикла (стабилизированное)	3 мс
Операционная система	Linux
Интерфейсы связи
Ethernet 100 Base-T
Количество	4 × Ethernet 10/100 Мбит/c (RJ45) Порты 1–3 – коммутатор Порт 4 – отдельный сетевой адаптер
Поддерживаемые промышленные протоколы*	Modbus-TCP (Master / Slave) OPC UA (Server) MQTT (Client/Broker) МЭК 60870-5-104 (Client/Server) * МЭК 61850 (Client/Server) *
Поддерживаемые прикладные протоколы	NTP FTP, FTPS HTTP, HTTPS SSH SMTP/IMAP/POP3 OpenVPN, WireGuard
RS-485
Количество портов	3
Поддерживаемые протоколы*	Modbus RTU (Master / Slave) Modbus ASCII (Master / Slave) ОВЕН (Master) Протоколы тепло- и электросчетчиков
Скорость передачи	1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с
Подтягивающие резисторы	Есть
RS-232
Количество портов	1 (сигналы Rx, Tx, GND)
Поддерживаемые протоколы*	Modbus RTU (Master / Slave) Modbus ASCII (Master / Slave) ОВЕН (Master) Протоколы тепло- и электросчетчиков
Скорость передачи	1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с
USB Device
Количество портов	1 × micro USB (RNDIS)
Поддерживаемые протоколы	CODESYS Gateway FTP HTTP HTTPS SSH
Встроенный модем
Поддерживаемые стандарты GNSS	GPS / GLONASS / BD
Частотный диапазон	GPS: 1574.4 – 1576.44 МГц GLONASS: 1598 – 1606 МГц BD: 1559 – 1563 МГц
Поддерживаемые стандарты 4G	GSM: 900/1800 WCDMA:B1/8 LTE-FDD: B1/3/5/7/8/20 LTE-TDD: B38/40/41
Тип идентификационного модуля абонента	SIM (2 шт.)
Стандарт SIM-карты	microSIM
Тариф мобильной связи	Поддержка 4G, доступ в интернет
Антенна LTE	Тип: внешняя (SMA-M)
Антенна GPS	Тип: внешняя (SMA-M)
Тип источника питания	Батарея CR2032
Скорость приема и передачи данных	GPRS multi-slot class 12 EDGE multi-slot class 12 UMTS R99: 384 кбит/с (прием/передача) HSPA+: 5.76 Мбит/с (передача), 42 Мбит/с (прием) HSDPA/HSUPA: 2.2 Мбит/с (передача), 2.8 Мбит/с (прием) LTE-FDD CAT4: 150 Мбит/с (прием), 50 Мбит/с (передача) LTE-TDD CAT4: 130 Мбит/с (прием), 35 Мбит/с (передача)
Прием и отправка SMS	Поддерживается
Подключаемые накопители
USB Host
Количество разъёмов	1 × USB type A
Поддерживаемые устройства	MSD / FTDI, USB 2.0
SD card
Количество разъёмов	1
Поддерживаемые устройства	microSD
Максимальная ёмкость	4 ГБ (microSD) 32 ГБ (microSDHC) 512 ГБ (microSDXC)
Часы реального времени
Погрешность хода, не более:
– при температуре +25 °С	5 секунды в сутки
– при температуре -20 и +55 °С	20 секунд в сутки
Тип источника питания	Батарея CR2032
Срок работы на одной батарее	5 лет
Общие сведения
Габаритные размеры	(105×125×84)±2 мм
Масса, не более	1,2 кг
Степень защиты корпуса по ГОСТ 14254–96	IP20
Индикация на передней панели	Светодиодная
Встроенное оборудование	Источник звукового сигнала
	Двухпозиционный тумблер СТАРТ / СТОП
	Кнопка СБРОС
	Сервисная кнопка
Средняя наработка на отказ**	100 000 ч
Средний срок службы	10 лет
* Поддерживается реализация нестандартных протоколов с помощью системных библиотек. ** Кроме электромеханических переключателей и элемента питания часов реального времени.

Параметр	Значение (свойства)
Дискретные входы (DI и FDI)
	Дискретные входы (DI)	Быстрые дискретные входы (FDI)
Режимы работы	определение логического уровня	определение логического уровня измерение периода и длительности импульса счетчик импульсов
Тип входов по ГОСТ IEC 61131-2	унифицированные сигналы
Максимальный ток «логической единицы»	5,5 мА
Максимальный ток «логического нуля»	1,3 мА
Напряжение «логической единицы»	9…30 В
Напряжение «логического нуля»	0…5,5 В
Гистерезис выключения «логической единицы», не менее	контактные датчики, трехпроводные датчики, имеющие на выходе транзистор n-p-n или p-n-p-типа с открытым коллектором	контактные датчики, трехпроводные датчики, имеющие на выходе транзистор n-p-n или p-n-p-типа с открытым коллектором
Минимальная длительность импульса, воспринимаемая входом	25 мс*	5 мкс
Максимальная частота входного сигнала	20 Гц*	для режима измерения периода и длительности импульсов: 100 кГц для режима счетчика импульсов: 5 кГц
* Определяется длительностью цикла ПЛК.

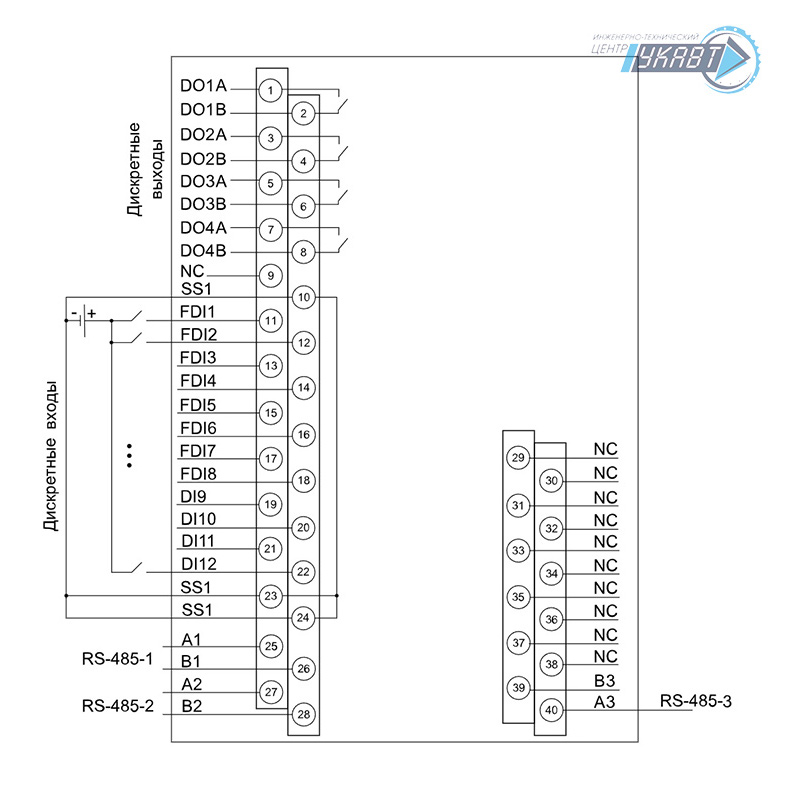

Типовые схемы подключения

Схема 1
	Порты Ethernet 1, Ethernet 2 и Ethernet 3 объединены в мостовое подключение к локальной сети (LAN). Порт Ethernet 4 используется как отдельный изолированный сетевой интерфейс для подключения к глобальной сети (WAN), защищённый межсетевым экраном. Данная схема позволяет разделить сеть на две зоны, обеспечивая одно пространство IP-адресов для портов Ethernet 1–3.
Схема 2
	Порты Ethernet 1 и Ethernet 2 объединены в мостовое подключение к глобальной сети (WAN), защищённое межсетевым экраном. Порты Ethernet 3 и Ethernet 4 являются отдельными изолированным сетевыми интерфейсами для подключения к локальным сетям (LAN).
Схема 3
	Порты Ethernet 1, Ethernet 2 и Ethernet 3 объединены в мостовое подключение к локальной сети (LAN). Порт Ethernet 4 является отдельным изолированным сетевым интерфейсом для подключения к отдельной локальной сети (LAN).
