ПЛК73-ККККРРИУ-М М01

Артикул:
66533
Программируемый логический контроллер ПЛК73-ККККРРИУ-М
18 960.00 руб.
Замолдинова Ирина

Замолдинова Ирина

Менеджер по продажам

Иконка телефон УКАВТ+7(351)796-42-77 доб 107
Иконка почта УКАВТliv@ukavt.ru

Срок доставки 8 дней

Страна производитель

в спецификацию Купить в 1 клик в корзину
ОВЕН ПЛК73 – контроллер с HMI для локальных систем автоматизации в щитовом исполнении. Основные области применения ОВЕН ПЛК73 – ЖКХ, ЦТП, ИТП, котельные, небольшие установки.

Программируемый контроллер ПЛК73 обеспечивает решение несложных задач автоматизации. Является основой местных СУ. Сферы применения: энергетика, промышленность, транспорт, сельское хозяйство. Отличается щитовым исполнением, повышенной степенью защиты, четырехрядным ЖК-дисплеем. Оборудован встроенными часами, обеспечивающими управление в режиме реального времени. Аккумуляторная батарея предотвращает потерю работоспособности при временном отключении внешнего электропитания.

Технические характеристики

Параметр Значения
Центральный процессор 32-разрядный RISC процессор 50 МГц на базе ядра ARM7
Размер Retain-памяти (EEPROM) 448 байт
Объем памяти хранения программ 10 кб
Объем памяти хранения программ 280 кб
Объем памяти ввода-вывода 600 байт - для ПЛК73-M
360 байт - для ПЛК73-L
Время работы часов реального времени после пропадания питания не менее 3 месяцев
Конструктивное исполнение Корпус щитового крепления. Габаритные размеры (В?Ш?Г), мм (168?137?55)±1 мм
Степень защиты корпуса со стороны лицевой панели IP55
Напряжение питания 90...245 В (частотой от 47 до 63 Гц)
Потребляемая мощность, не более для постоянного тока, 12 Вт
для переменного тока, 18 Вт
Параметры встроенного вторичного источника питания выходное напряжение 24±3 В, ток не более 180 мА
Тип дисплея Текстовый монохромный ЖКИ с подсветкой
Количество знакомест (символов) 4 x 16
Кнопки управления на лицевой панели 9 тактовых кнопок:
"Пуск/стоп", "Выход", "Альт",
"Ввод", "Вверх", "Вниз",
"F1", "F2", "F3"
Светодиоды на лицевой панели 6 штук:
"K1", "K2", "K3", "K4",
"K5", "K6"
Интерфейсы 2 интерфейса опционально:
1-й интерфейс: RS-485, RS-232 или отсутствует;
2-й интерфейс: RS-485, RS-232 или отсутствует.
Режим работы интерфейсов Master, Slave
Поддерживаемые протоколы ОBEH, Modbus-ASCII/RTU, GateWay (протокол CODESYS)
Количество аналоговых входов 8
Типы подключаемых датчиков и характеристики аналоговых входов В соответствии с ТУ 4252-003-46526536-2008 контроллера ПЛК63
Количество выходов внутри контроллера 8, из них 4 с возможностью установки ЦАП
Типы выходных элементов и их характеристики В соответствии с ТУ 4252-003-46526536-2008 контроллера ПЛК63
Количество дискретных входов 8
Подключаемые входные устройства подключение датчиков с выходами: "сухой-контакт" p-n-p- и n-p-n-транзистор
Максимальная частота сигнала, подаваемого на дискретный вход 15 Гц (при скважности 2)
Напряжение питания дискретных входов 24±3 В
Среда программирования CODESYS 2.3 (версия 2.3.8.1 и более старшая)
Интерфейс для программирования и отладки в CODESYS RS-232 DBGU
Интерфейс для обновления встроенного программного обеспечения RS-232 DBGU (выведен на разъем RJ-12)

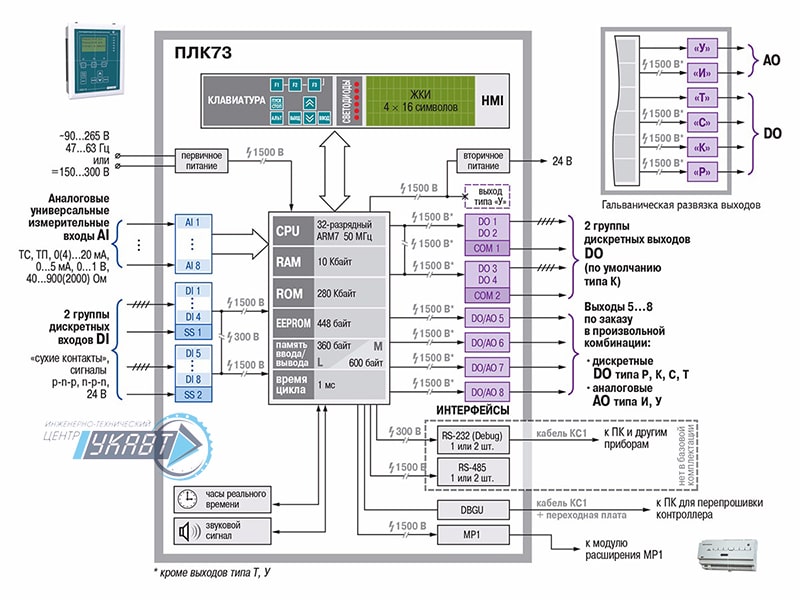

Функциональная схема

Функциональная схема ПЛК73

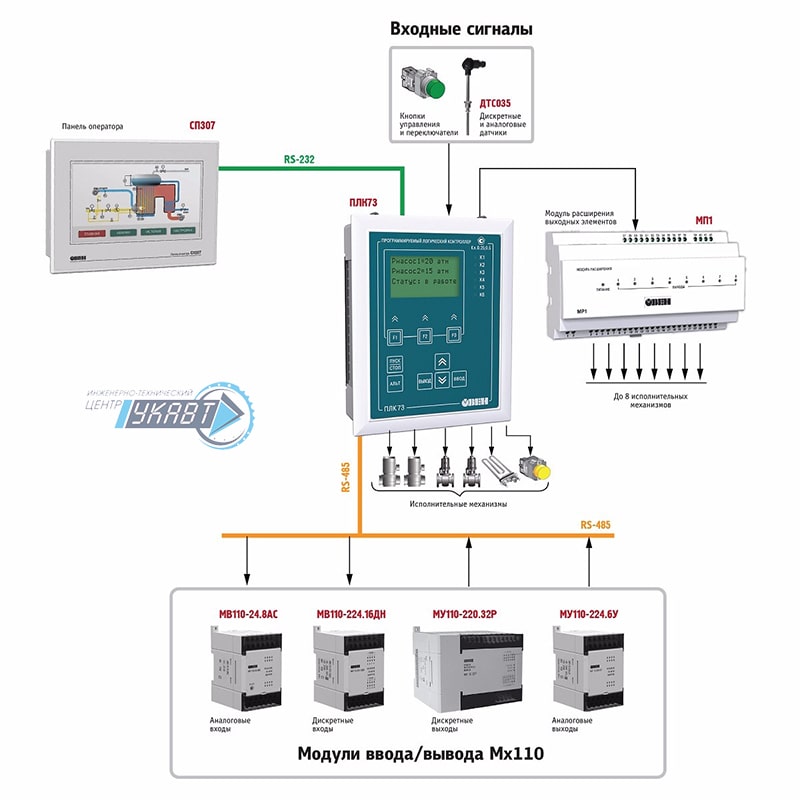

Схема работы ОВЕН ПЛК73 с другими приборами

Схема работы ОВЕН ПЛК73 с другими приборами

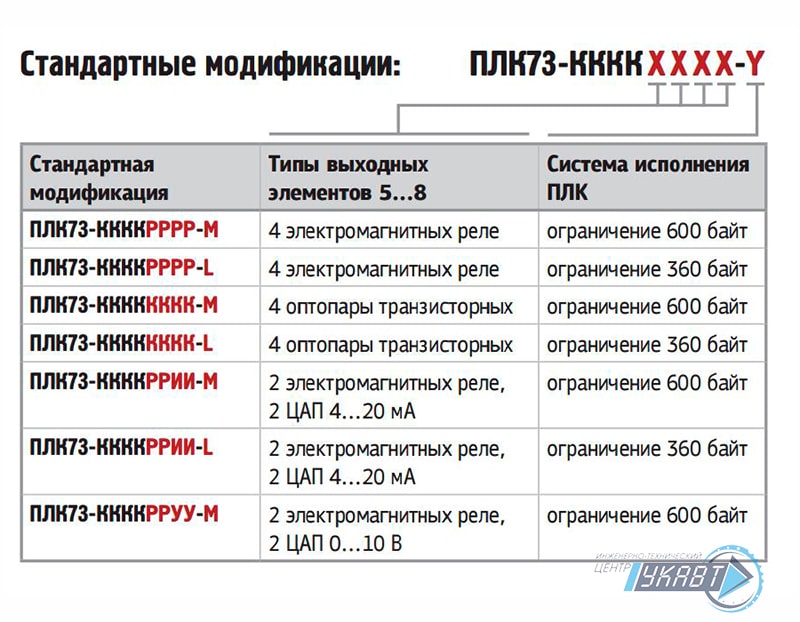

Стандартные модификации ПЛК73

Стандартные модификации ПЛК73

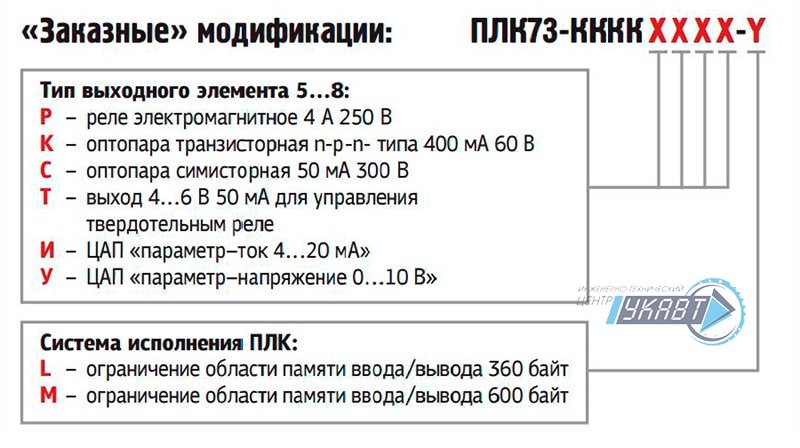

«Заказные» модификации ПЛК73

Заказные модификации ПЛК73
