Шаговый двигатель, NEMA 34, 2-х фазн, 6 А, 8,5 Нм

Артикул:: CM-086.60.8N5

12 810.00 руб.

Александр Рябоконь

Руководитель отдела продаж

+7(351)796-42-77 доб 101
sale@ukavt.ru

Срок доставки
по запросу

Официальный сертификат дилера

Страна производитель

в спецификацию Купить в 1 клик в корзину

Оставьте отзыв

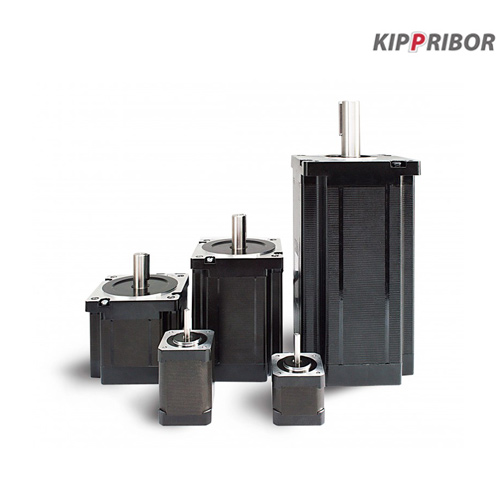

Шаговые двигатели KIPPRIBOR серии CM — гибридные синхронные бесщёточные электродвигатели, предназначенные для приводов с прецизионным позиционированием.

Ключевые особенности:

Обеспечивают высокие динамические характеристики;
Точность позиционирования достигается за счёт конструкции мотора и не требует элементов обратной связи (датчиков положения, энкодеров);
Угол поворота вала пропорционален числу импульсов управляющего сигнала;
Стандартный угловой шаг — 1,8^∘, может быть уменьшен до долей градуса с помощью управляющего драйвера.

Преимущества шаговых двигателей серии СМ:

Широкий модельный ряд: габариты от NEMA 8 до NEMA 51.
Максимальный удерживающий момент: 0,03–45 Н⋅м (в зависимости от габарита).
Оптимизированная магнитная цепь: новейшие конструктивные решения позволяют получить повышенный крутящий момент даже при малых габаритах.
Высокоточная обработка деталей ротора: минимизация магнитных потерь и снижение нагрева двигателя.
Гарантированная надёжность: входной контроль и отбор качественных материалов.
Стабильность качества: крупномасштабное автоматизированное производство и строгая система управления качеством обеспечивают однородность партий.
Минимальное обслуживание: длительный период эксплуатации без необходимости периодического технического обслуживания.

Технические характеристики шаговых двигателей серии СМ

Параметр	Габарит двигателя
Параметр	СМ-020	СМ-028	СМ-035	СМ-042	СМ-057	СМ-060	СМ-086	СМ-110	СМ-130
Размер присоединительного фланца NEMA/мм	NEMA8/20х20 мм	NEMA11/28х28 мм	NEMA14/35х35 мм	NEMA17/42х42 мм	NEMA23/57х57 мм	NEMA24/60х60 мм	NEMA34/86х86 мм	NEMA42/110х110 мм	NEMA51/130х130 мм
Количество фаз	2
Угловой шаг	1,8°
Радиальное биение/осевой разбег вала	0,025/0,075 мм
Максимальная радиальная нагрузка (на расстоянии 10 мм от фланца)	30 Н				75 Н	90 Н	300 Н	500 Н	500 Н
Максимальная осевая нагрузка	Не более веса мотора
Тип электрического присоединения	Кабельный вывод Разъем 5p								Разъем 5p
Сопротивление изоляции	≥100 МОм (500VDC)
Электрическая прочность изоляции	500VAC (1 мин)
Класс изоляции	B
степень защиты	IP40
Максимальная рабочая температура двигателя	85°C
Температура эксплуатации, °C	-10…50°C
Относительная влажность воздуха, %	85%

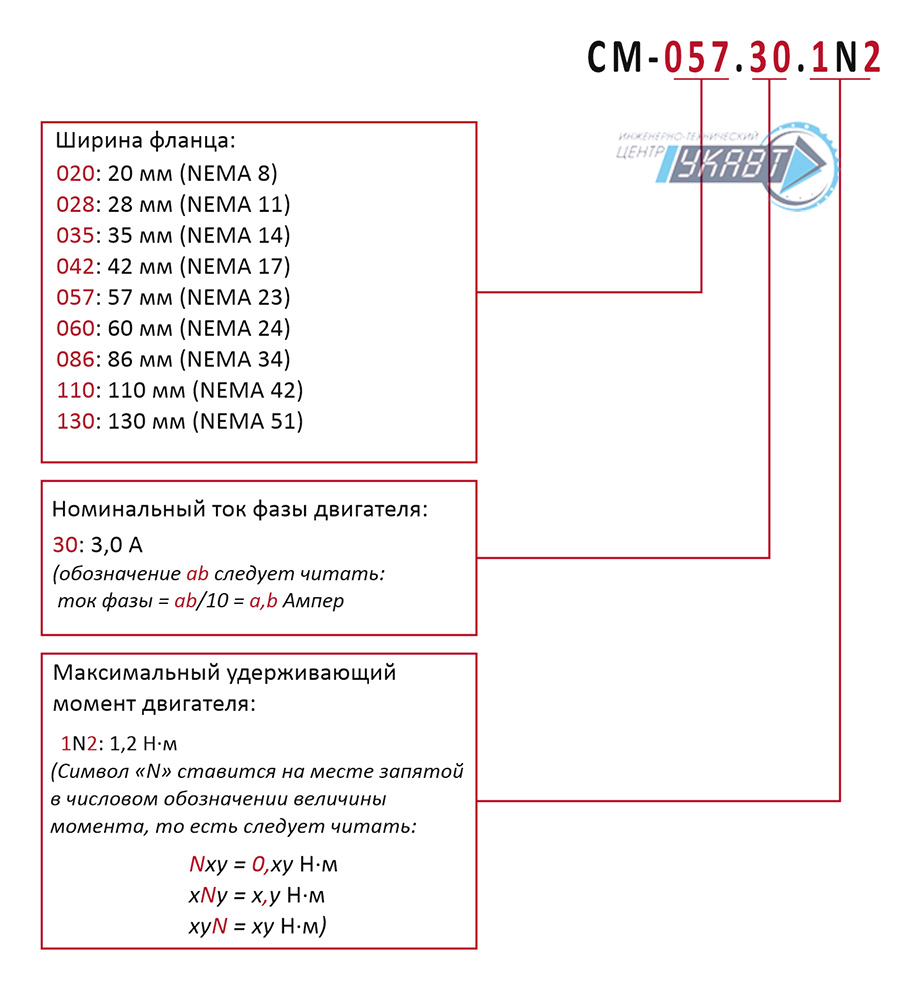

Модификации шаговых двигателей серии СМ

Модификация	Номин. ток фазы, А	Сопрот. обмотки, Ом	Индуктивность обмотки, мГн	Макс. удерж. момент, Н*м	Момент инерции ротора, кг*см²	Количество выводов, шт	Диаметр вала, мм	Длина двигателя*, мм	Масса двигателя, кг	Рекомендуемая модель драйвера KIPPRIBOR
CM-020.06.N03	0,6	5,70	2,60	0,03	0,003	4	4	33	0,08	SMD-2O.17.16.R2
CM-020.06.N05	0,6	7,00	3,40	0,05	0,004	4	4	45	0,10
CM-028.12.N06	1,2	1,40	1,00	0,06	0,009	4	5	32	0,11
CM-028.12.N10	1,2	1,80	1,60	0,10	0,013	4	5	41	0,16
CM-028.12.N13	1,2	2,20	2,30	0,13	0,018	4	5	52	0,20
CM-035.12.N15	2,0	0,80	1,30	0,15	0,019	4	5	35	0,21	SMD-2O.24.40 SMD-2O.24.40.IO SMD-2O.24.40.IR SMD-2O.24.40.2IR
CM-035.20.N40	2,0	1,20	1,90	0,40	0,026	4	5	48	0,27
CM-042.15.N40	1,5	2,30	4,30	0,40	0,054	4	5	40	0,29
CM-042.15.N60	1,5	0,90	1,60	0,60	0,072	4	5	47	0,37
CM-042.15.N80	1,5	1,00	2,40	0,80	0,110	4	5	60	0,50
CM-057.30.1N2	3,0	0,60	1,40	1,20	0,300	4	8	55	0,72
CM-057.30.1N2 [M10]	3,0	0,60	1,40	1,20	0,300	4	6,35	55	0,72
CM-057.40.2N2	4,0	0,34	1,74	2,20	0,500	4	8	76	1,10	SMD-2O.34.60
CM-057.50.3N1	5,0	0,26	1,18	3,10	0,840	4	8	86	1,38
CM-060.50.2N2	5,0	0,33	1,05	2,20	0,490	4	8	69	1,02
CM-060.50.3N0	5,0	0,46	2,00	3,00	0,690	4	8	86	1,34
CM-086.60.4N5	6,0	0,43	2,95	1,400	4,50	4	14	77	2,50
CM-086.60.8N5	6,0	0,53	4,25	8,50	2,700	4	14	113	4,00
CM-086.60.8N5 [M10]	6,0	0,53	4,25	8,50	2,700	4	12,7	113	4,00
CM-086.60.12N	6,0	0,75	5,30	12,0	2,940	4	14	128	4,40
CM-110.60.12N	6,0	0,53	6,50	12,0	7,200	4	19	115	6,00	SMD-2O.42.60.TT
CM-110.65.20N	6,5	0,80	15,00	20,0	10,900	4	19	150	9,20
CM-110.60.28N	6,0	1,20	22,00	28,0	16,200	4	19	201	12,54
CM-130.70.45N	7,0	0,66	9,00	45,0	22,900	4	19	281	22,00	SMD-2O.51.70.R2

* - на приведенных ниже чертежах длина двигателя обозначена L

Габаритные и установочные размеры шаговых двигателей серии СМ

Модификация	Габаритные и установочные размеры

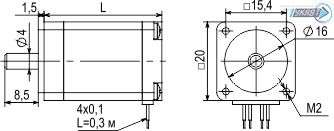

СМ-020.хх.ххх

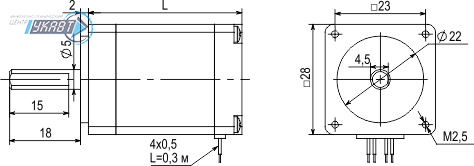

СМ-028.хх.ххх

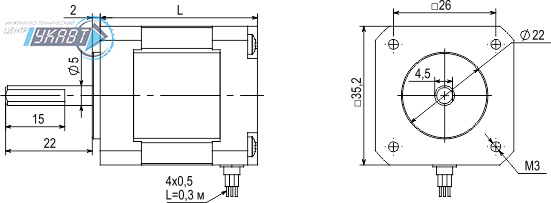

СМ-035.хх.ххх

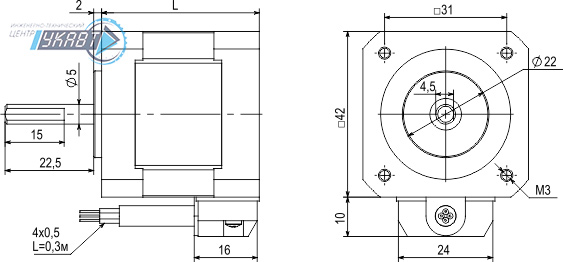

СМ-042.хх.ххх

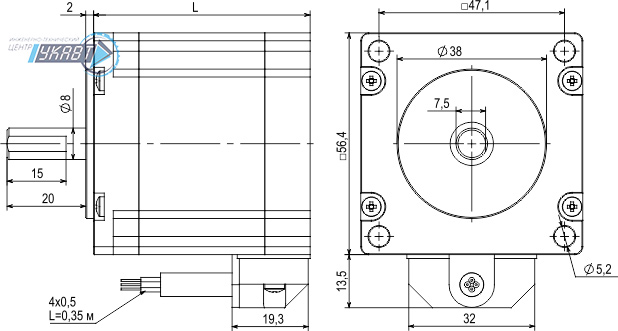

СМ-057.хх.ххх

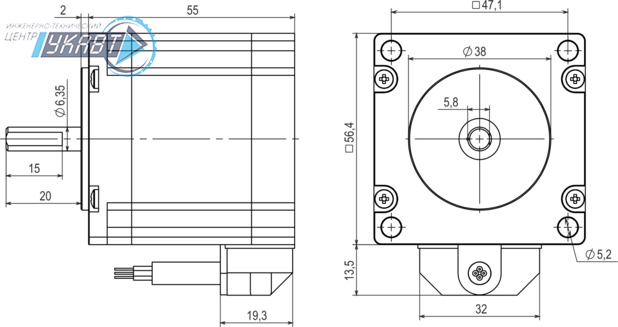

СМ-057.хх.ххх [M10]

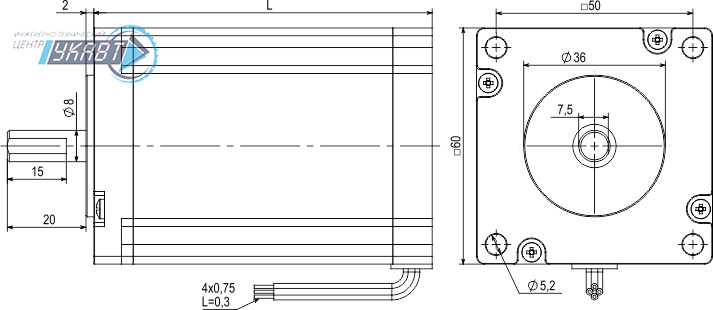

СМ-060.хх.ххх

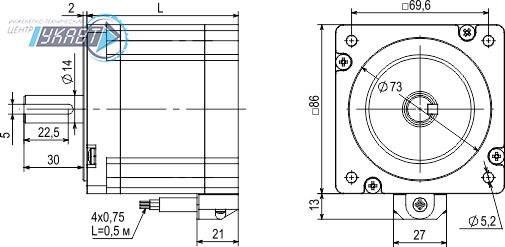

СМ-086.хх.ххх

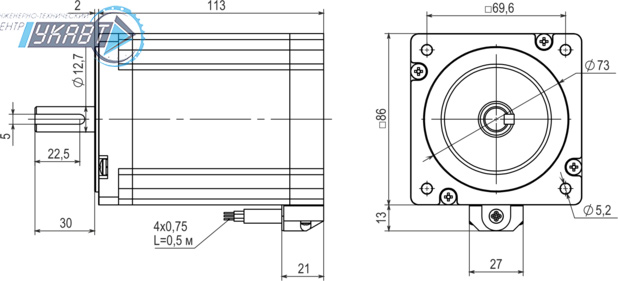

СМ-086.хх.ххх [M10]

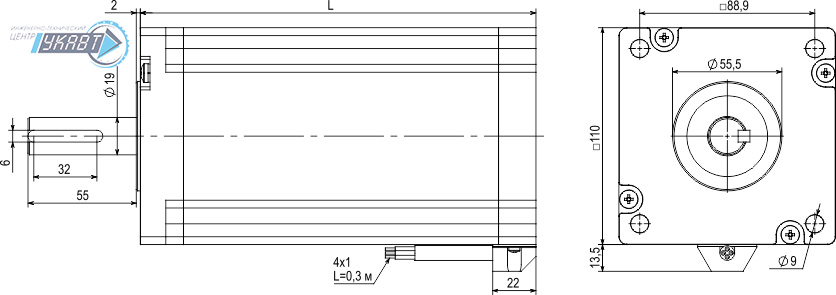

СМ-110.хх.ххх

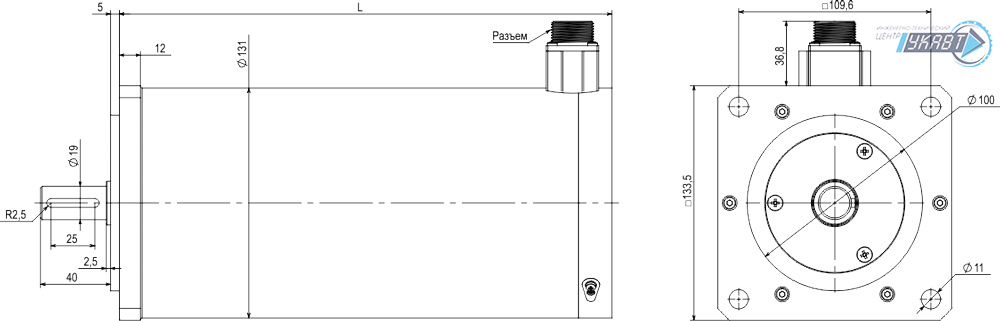

СМ-130.хх.ххх

Схема подключения шаговых двигателей серии СМ

Выводы обмотки	Габариты двигателя
Выводы обмотки	СМ-020…СМ-086 (кабельный вывод)		СМ-110 (кабельный вывод)	СМ-130 (5-полюсный разъем)
А+	Черный	Черный	Желтый	1
А-	Зеленый	Жёлтый	Синий	2
В+	Красный	Красный	Красный	3
В-	Синий	Синий	Зеленый	4
