- преобразователь частоты 5,5 кВт, 380 В
18 117.00 руб.
преобразователь частоты 0,75 кВт, 220 В
- Артикул:
- AFD-M007.21B
преобразователь частоты 0,75 кВт, 220 В
Оставьте отзыв

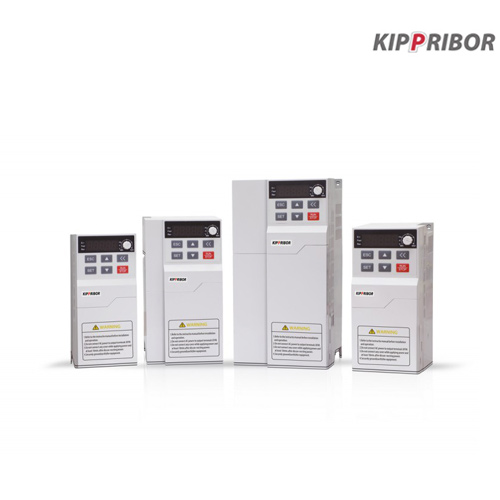

Новая серия преобразователей частоты KIPPRIBOR AFD‑M — это линейка компактных устройств начального уровня.
Несмотря на широкий спектр задач, решаемых с помощью преобразователей частоты, часто возникает необходимость создать привод, который отвечает лишь базовым требованиям:
- плавный пуск и останов электродвигателя;
- экономия электроэнергии;
- снижение механических перегрузок и продление срока службы механических узлов оборудования.
В подобных случаях использование более продвинутых моделей ПЧ (серий AFD‑L и AFD‑E) нецелесообразно. Серия AFD‑M станет оптимальным и экономически выгодным решением: она обеспечивает необходимую базовую функциональность при доступной стоимости.
Серия преобразователей частоты KIPPRIBOR AFD‑M включает:
- модификации мощностью 0,4…4,0 кВт с питанием 220 В;
- модификации мощностью 0,7…7,5 кВт с питанием 380 В.
Устройства предназначены для решения несложных задач управления электродвигателем.
Преобразователи частоты KIPPRIBOR серии AFD‑М отличаются интуитивно понятным меню, оснащены функциями защиты, а их настройка выполняется с помощью встроенной панели управления.
Технические характеристики преобразователей частоты KIPPRIBOR серии AFD-M
Общие технические характеристики
| Параметр | Значение | |
|---|---|---|
| Модификации AFD-Mххх.21B | Модификации AFD-Mххх.43B | |
| Напряжение питания | 200…240 VAC | 330…440 VAC |
| Диапазон выходного напряжения | 0…240 VAC | 0…440 VAC |
| Диапазон выходной частоты | 0…1000 Гц | |
| Диапазон несущей частоты | 2,0…8,0 кГц | |
Основные технические характеристики
| Модификация | Номинальная мощность подключаемого двигателя | Номинальный выходной ток |
|---|---|---|
| Модификации с напряжением питания 220 VAC | ||
| AFD-M004.21B | 0,4 кВт | 3 А |
| AFD-M007.21B | 0,75 кВт | 5 А |
| AFD-M015.21B | 1,5 кВт | 7,5 А |
| AFD-M022.21B | 2,2 кВт | 10 А |
| AFD-M030.21B | 3,0 кВт | 14 А |
| AFD-M040.21B | 4,0 кВт | 16,5 А |
| Модификации с напряжением питания 380 VAC | ||
| AFD-M007.43B | 0,75 кВт | 2,5 А |
| AFD-M015.43B | 1,5 кВт | 4,5 А |
| AFD-M022.43B | 2,2 кВт | 5,5 А |
| AFD-M040.43B | 4,0 кВт | 9,5 А |
| AFD-M055.43B | 5,5 кВт | 13 А |
| AFD-M075.43B | 7,5 кВт | 17 А |
Характеристики входов/выходов преобразователей частоты KIPPRIBOR AFD-M
Предустановленные входы/выходы
| Входы/выходы | Описание |
|---|---|
| Дискретные входы | 4 дискретных входа (Х1…Х4): программируемые (19 функций); Тип входного сигнала: «Сухой контакт», датчики NPN/PNP типа; |
| Дискретные выходы | 1 релейный выход (ТА-ТС): программируемый (10 функций); SPST, 1 А / 250 VAC; 1 транзисторный выход (ОС): программируемый (10 функций); 24 VDC / 50 мА; |
| Аналоговые входы | 1 аналоговый вход 0…10 В / 0…20 мА (AI); Тип сигнала устанавливается переключателем «V-A». Входное сопротивление: в режиме 0…20 мА - 500 Ом, в режиме 0…10 В – 1 МОм. |
| Аналоговые выходы | 1 аналоговый выход (AO): выходной сигнал: 0…10 В. |
Параметры управления преобразователей частоты KIPPRIBOR AFD-M
| Параметр | Описание |
|---|---|
| Режим управления | U/f-режим (вольт-частотный (скалярный) режим управления) |
| Глубина регулирования | 1:100 |
| Перегрузочная способность | 110 % - длительное время; 150 % - в течение 60 сек.; 180 % - в течение 2 сек. |
| Дискретность задания частоты | При цифровом задании - 0,01 Гц; при аналоговом задании – 0,1 % от верхнего предела частоты |
| Точность задания частоты | При цифровом задании - 0,1% от установленной частоты; при аналоговом задании – 0,1 % от верхнего предела частоты |
| Удержание постоянным током | Обеспечивает эффективную остановку и удержание вала электродвигателя за счёт подачи постоянного напряжения на его обмотки |
| Ограничение тока и напряжения | Автоматический контроль и ограничение выходного тока и напряжения не зависимо от режима работы. |
| Компенсация пониженного напряжения | Поддерживает стабильность работы при пониженном напряжении питающей сети. |
| Время разгона/торможения | 0,01…600 сек |
| Стартовый момент | 200 % при нулевой скорости |
| Удержание постоянным током | Обеспечивает эффективную остановку и удержание вала электродвигателя за счет подачи постоянного напряжения на его обмотки |
Типовые функции преобразователей частоты KIPPRIBOR AFD-M
| Параметр | Описание |
|---|---|
| Коммуникационный интерфейс RS-485 | Используется для связи по протоколу MODBUS |
| Предустановленные мульти-скорости | До 7 предустановленных мульти-скоростей |
| Встроенный ПИ-регулятор | Используется для автоматического поддержания скорости. |
| Встроенный ПЛК | Позволяет организовать программы автоматического управления электродвигателем, с использованием 7-и предустановленных мульти-скоростей и 5-и настроек режима ПЛК |
| Функции повышения стабильности работы | Автоматический контроль и ограничение выходного тока и напряжения независимо от режима работы. Компенсация пониженного напряжения для стабильности работы при пониженном напряжении питающей сети. |
Специальные и защитные функции преобразователей частоты KIPPRIBOR AFD-M
| Параметр | Описание |
|---|---|
| Обнаружение неисправности в компонентах ПЧ | Ошибка EEPROM |
| Защита со стороны источника питания | Защита от пониженного напряжения |
| Защиты во время работы | Защита от перегрузки по току, защита от перегрузки по напряжению, защита ПЧ от перегрева, защита ПЧ от короткого замыкания. |
Условия эксплуатации преобразователей частоты KIPPRIBOR AFD-М
| Параметр | Описание |
|---|---|
| Место установки | Сухие отапливаемые помещения, исключающие попадание прямых солнечных лучей, без соляного и масляного тумана, токопроводящей пыли, защищающие ПЧ от атмосферных осадков |
| Температура эксплуатации | -10…+45 °C |
| Влажность | ≤ 90 %, без образования конденсата |
| Степень защиты | IP20 |
| Высота над уровнем моря | ≤1000 м |
| Тип охлаждения | Встроенный вентилятор (кроме модели AFD-M004.21B) |

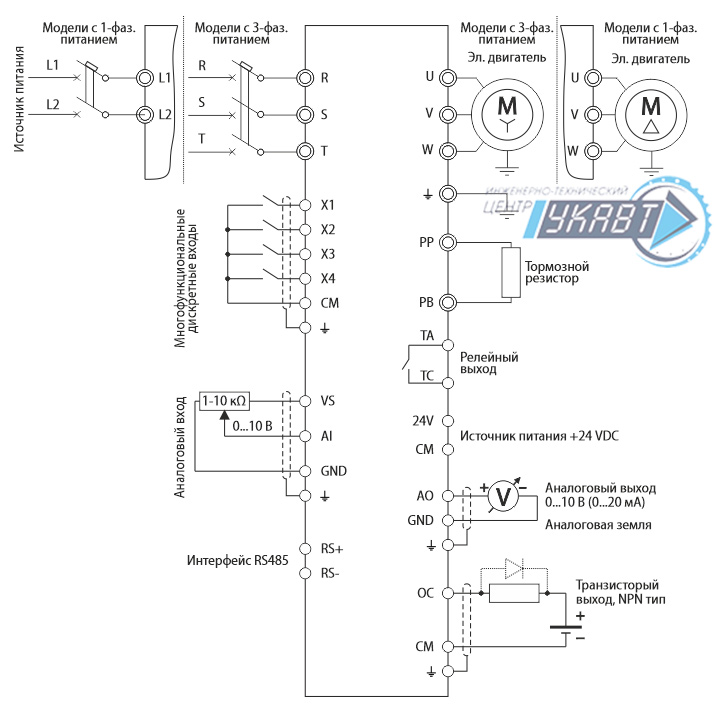

Общая схема подключения преобразователей частоты KIPPRIBOR серии AFD-M
Габаритные, установочные размеры и вес преобразователей частоты KIPPRIBOR серии AFD-M

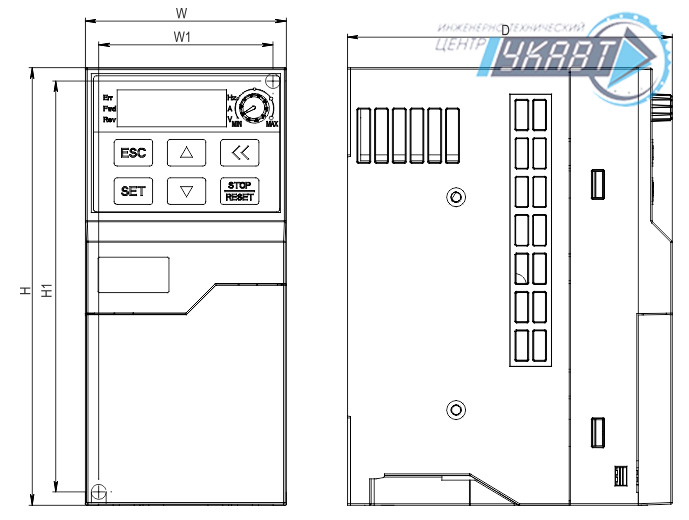

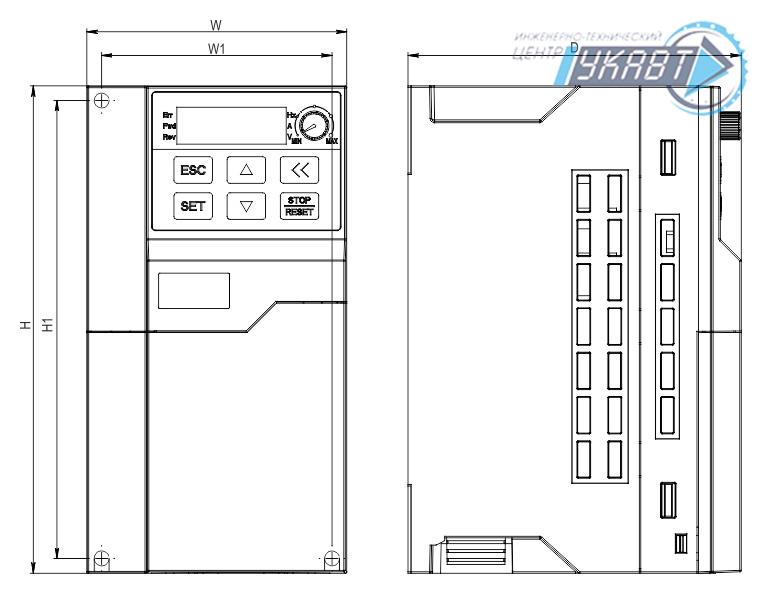

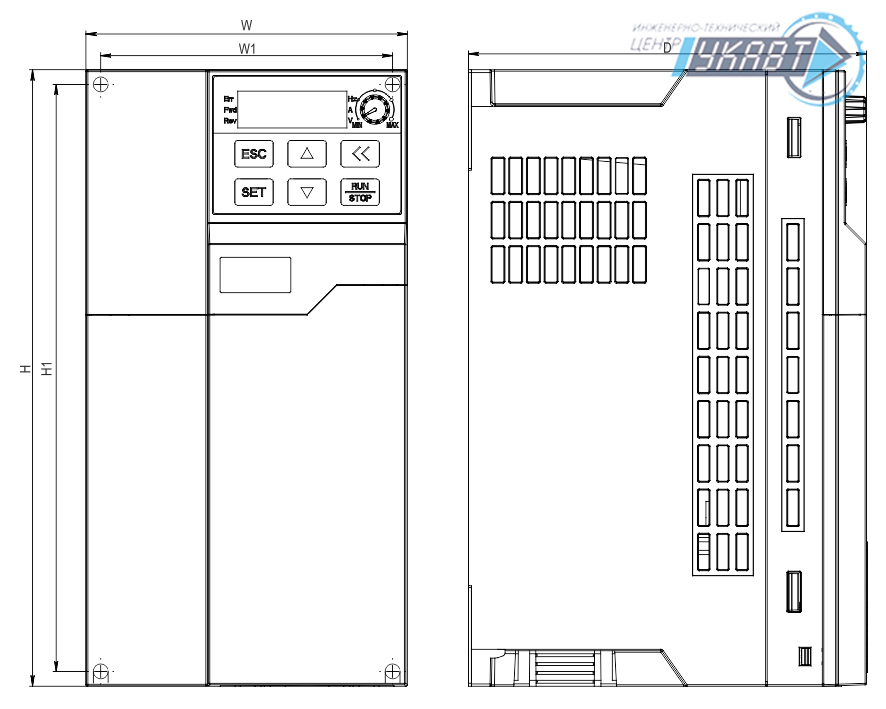

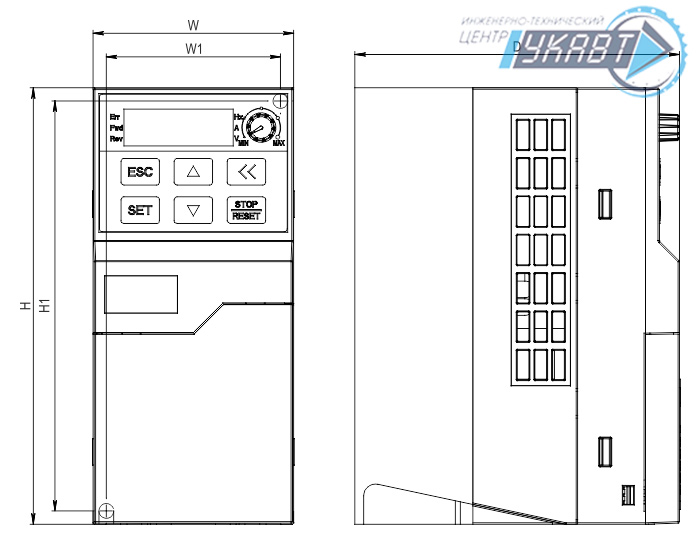

Тип корпуса преобразователей частоты AFD-M
Корпус 1 типа, габарит 1
Корпус 2 типа, габарит 1
Корпус 3 типа, габарит 2
Корпус 3 типа, габарит 3
Габаритные размеры и вес преобразователей частоты AFD-M
| Модификация | Габарит корпуса | H | W | D | H1 | W1 | Крепёжный винт | Вес ПЧ |
|---|---|---|---|---|---|---|---|---|
| Модели с однофазным питанием | ||||||||
| AFD-M004.21B | Габарит 1 | 148 | 68 | 110 | 139 | 59 | M4 | 0,85 |
| AFD-M007.21B | 0,95 | |||||||
| AFD-M015.21B | ||||||||
| AFD-M022.21B | Габарит 2 | 165 | 88 | 113 | 155 | 78 | 1,35 | |
| AFD-M030.21B | ||||||||
| AFD-M040.21B | Габарит 3 | 209 | 109 | 135 | 199 | 99 | 2,15 | |
| Модели с трехфазным питанием | ||||||||
| AFD-M007.43B | Габарит 1 | 148 | 68 | 110 | 139 | 59 | M4 | 0,95 |
| AFD-M015.43B | ||||||||
| AFD-M022.43B | Габарит 2 | 165 | 88 | 113 | 155 | 78 | 1,35 | |
| AFD-M040.43B | ||||||||
| AFD-M055.43B | Габарит 3 | 209 | 109 | 135 | 199 | 99 | 2,15 | |
| AFD-M075.43B | ||||||||
