Главные преимущества

  • Измерение избыточного/абсолютного/вакуумметрического/избыточно-вакуумметрического давления нейтральных к нержавеющей стали AISI 316L (AISI 304S) взрывоопасных сред (природный газ, горючие жидкости и их пары);
  • Взрывозащита вид «искробезопасная цепь» 1ExiaIICT6Gb;
  • Основная приведенная погрешность – 0,25; 0,5 % ВПИ;
  • Преобразование давления в унифицированный сигнал постоянного тока 4...20 мА;
  • Верхний предел измеряемого давления (ВПИ) – от 10 кПа до 4,0 МПа;
  • Перегрузочная способность – не менее 200% ВПИ;
  • Степень защиты корпуса и электроразъема преобразователя – IP65;
  • Помехоустойчивость удовлетворяют требованиям к оборудованию класса А по ГОСТ Р МЭК 61326-1-2014;

Конструктивное исполнение

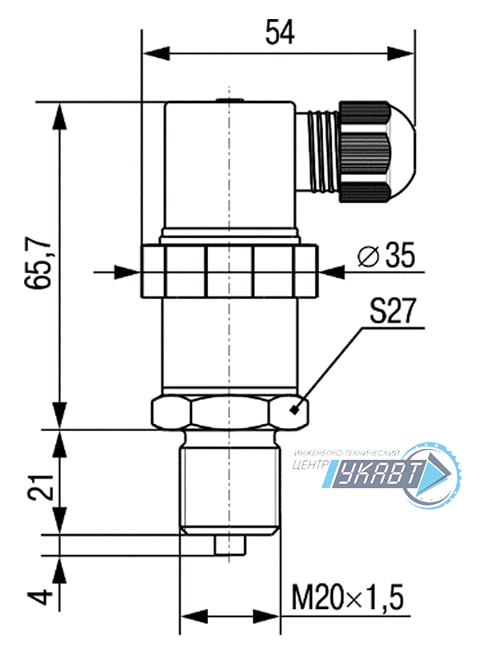

Конструктивное исполнение модели 111/171/181-EXIA

Габаритные размеры ПД100

Схема подключения

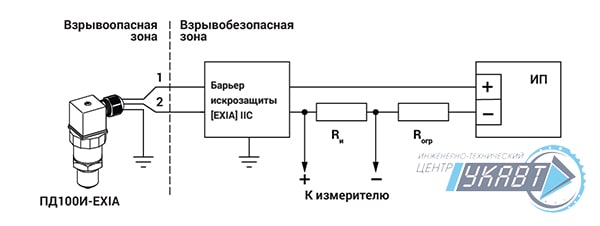

Схема подключения модели 111/171/181-EXIA

Подключение преобразователя давления ПД100И-Exi к внешним устройствам осуществляется через барьер искрозащиты

Файлы для скачивания

Документация

Красный значокРуководство по эксплуатации ПД100И

Красный значокКраткое руководство ПД100И

Сертификаты

Синий значокДекларация о соответствии на ПД100

Синий значокСертификат соответствия ГАЗПРОМСЕРТ для ПД100

Синий значокСертификат средств измерений ПД100 (Беларусь)

Синий значокСертификат средств измерений ПД100 (Россия)

Синий значокСертификат средств измерений ПД100 (Казахстан)

Синий значокРазрешение Ростехнадзора на ПД100

Синий значокГигиенический (пищевой) сертификат на ПД100 и ПД200

Синий значокСертификат взрывозащиты для ПД100

Модификация

Для заказа ПД100И-ДА

Обозначение при заказе ПД100И-ДА моделей 111/171/181-Exi

Для заказа ПД100И-ДИ

Обозначение при заказе ПД100И-ДИ моделей 111/171/181-Exi

Для заказа ПД100И-ДИВ

Обозначение при заказе ПД100И-ДИВ моделей 111/171/181-Exi

Для заказа ПД100И-ДВ

Обозначение при заказе ПД100И-ДВ моделей 111/171/181-Exi
