НПТ-1.00.1.1 М01

Артикул:
38087
Преобразователь измерительный НПТ-1.00.1.1
7 290.00 руб.
Суфиянов Айрат

Суфиянов Айрат

Менеджер по продажам

Иконка телефон УКАВТ+7(351)796-42-77 доб 102
Иконка почта УКАВТsale2@ukavt.ru

В наличии 1 шт.

Страна производитель

в спецификацию Купить в 1 клик в корзину

Главные преимущества

  • Совместимы с термометрами сопротивления и термопарами;
  • Настройка типа датчика и диапазона преобразования температуры через USB-порт;
  • Выходной нормированный сигнал;
  • НПТ-1К – 4…20 мА, 0…20 мА, 0…5 мА, 0…10 В, 0…5 В, 2…10 В (универсальный);
  • Выходной сигнал активный, не требует внешнего источника питания (НПТ-1К);
  • Эксплуатация при температуре окружающий среды от -40 °С;
  • Устойчивы к электромагнитным воздействиям по ГОСТ МЭК 61326-2014 (класс А, критерий А);
  • Является средством измерения с межповерочным интервалом 2 года;

Технические характеристики

Наименование Значение
Номинальное значение напряжения питания постоянного тока, В 24
Диапазон допустимых напряжений питания постоянного тока, В 10…36
Гальваническая развязка питания от входов/выходов 2500 В
Тип подключения питания Отдельными проводами
Характеристики датчиков и входных сигналов
Тип датчика ТС, ТП (см. табл. «Характеристики датчиков»)
Схема подключения ТС 2, 3, 4-w
Гальваническая развязка домена «входы» от домена «выходы» 2500 В
Характеристики датчиков и входных сигналов
Номинальный диапазон выходного сигнала преобразователя 4…20, 0…20, 0…5 мА
0…10, 2…10, 0…5 В
Выходной сигнал при аварии на входе (обрыв или КЗ датчика) 4…20 – 21…23 мА
0…20 – 21…23 мА
0…5 – 5…6 мА
0…10 – 10…11 В
2…10 – 10…11 мА
0…5 В
Функция преобразования входных сигналов Линейная
Допустимое сопротивление нагрузки, Ом для мА не более 480
для В не менее 1000
Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более 15 мин
Время установления выходного сигнала после изменения входного сигнала, не более 2 сек
Питание выходного сигнала От встроенного источника
Характеристики конструкции
Габаритные размеры (6,1?113?115) ±1 мм
Степень защиты корпуса IP20
Степень защиты клемм IP20
Масса в упаковке, не более 200 г
Условия эксплуатации
Диапазон рабочих температур -40…+70 °С
Относительная влажность воздуха, не более 95 %
Атмосферное давление 84…106,7 кПа
Устойчивость к механическим воздействиям Группа N2 по ГОСТ Р 52931
Устойчивость к электромагнитным воздействиям Класс А, критерий качества функционирования А по ГОСТ Р МЭК 61326-1-2014
Уровень излучения радиопомех (помехоэмиссии) По ГОСТ 30804.6.3-2013
Параметры взрывозащиты
Маркировка 0 Ex ia IIC «T6…Т4» Ga
Максимальные значения для подключения по цепи датчика -
Максимальные значения для подключения по цепи выходного сигнала -

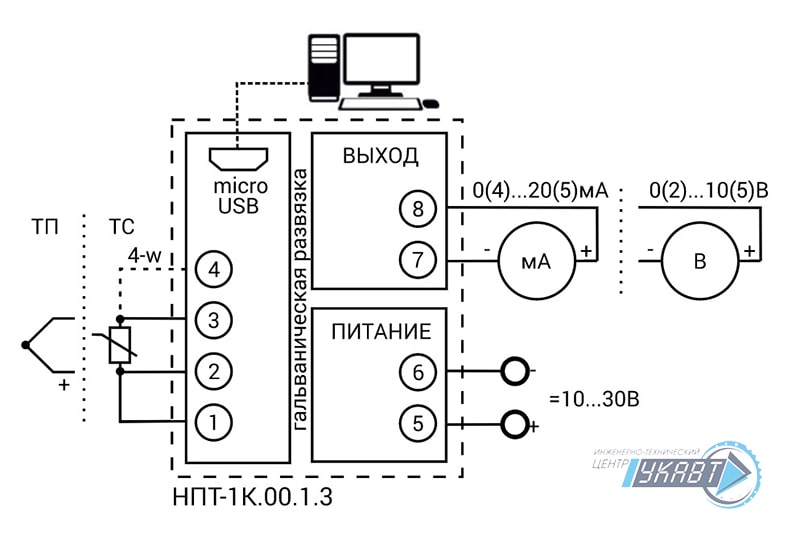

Схема подключения

Схема подключения НПТ-1К

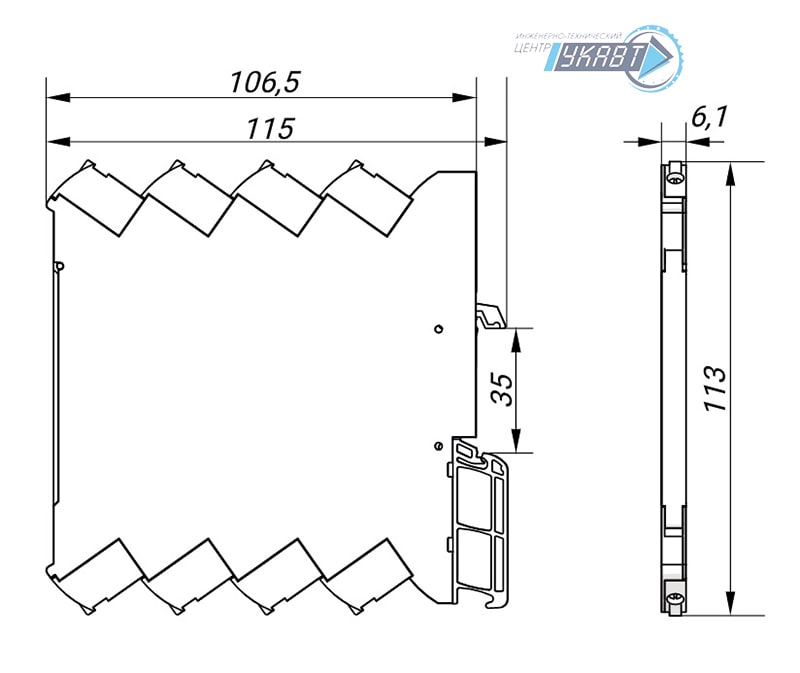

Габаритные и установочные размеры

Габаритные и установочные размеры НПТ-1К

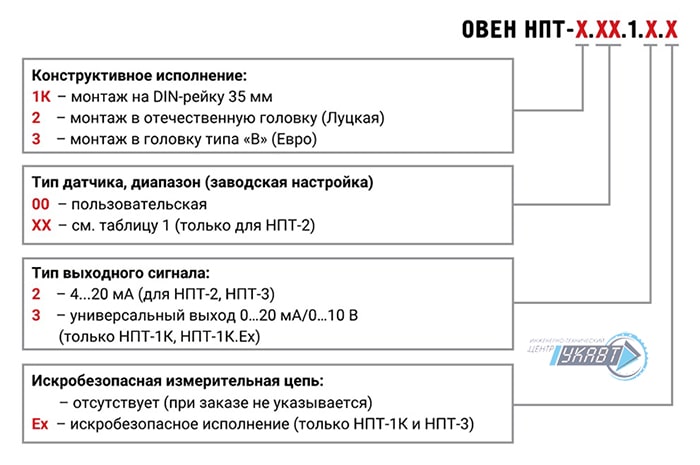

Для заказа НПТ-1К

Маркировка типа датчика и диапазона преобразования (заводская настройка)

Маркировка НПТ-1К и диапазона преобразования
