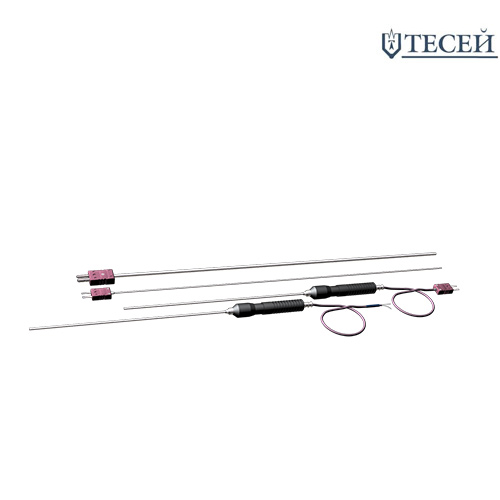

КЭТНН 02-250-3-500/2000

КЭТНН 02-250-3-500/2000 Датчик температуры

цена по запросу

Айрат Суфиянов

Менеджер по продажам

+7(351)796-42-77 доб 102
sale2@ukavt.ru

Срок доставки
по запросу

Официальный сертификат дилера

Страна производитель

в спецификацию Купить в 1 клик

Оставьте отзыв

Устройства предназначены для поверки термоэлектрических преобразователей типов КТХА, КТНН, КТХК и КТЖК (модификации 21.ХХ), оснащённых дополнительным каналом для размещения эталонного датчика. Поверка выполняется непосредственно на объекте измерения температуры, без демонтажа рабочего термопреобразователя, в соответствии с методикой МИ № 3091‑2007. Диапазон рабочих температур составляет от +200°C до +1100°C.

Термопреобразователи производятся с применением термопарного кабеля градуировки нихросил‑нисил, технические характеристики которого соответствуют международным стандартам МЭК 61515 и МЭК 60584‑1.

Рабочий спай термопреобразователей располагается внутри кабеля со стороны рабочего торца, который герметично закрывается металлической пробкой. Противоположный торец оснащён удлинительными проводами и/или термопарными разъёмами для подключения к измерительной цепи. В частности: модификация КЭТНН 01 комплектуется разъёмом, а модификация КЭТНН 02 — удлинительным проводом.

В зависимости от диаметра кабельной части термопреобразователя применяются различные типы разъёмов: для изделий с диаметром 2 мм используются мини‑разъёмы, для изделий с диаметрами 3 мм и 4,5 мм — стандарт‑разъёмы.

Разъёмы, применяемые для термопар, соответствуют стандартам ASTME1684 и ASTME1129. Термопреобразователи КЭТНН, оснащённые разъёмами, могут комплектоваться адаптерами АТНН для удлинения измерительных линий.

Для проведения поверки в качестве измерительного прибора рекомендуется применять переносной двухканальный измерительный прибор НН50GRA. Расширенная неопределённость измерений этого прибора не превышает ±(0,05% от измеряемого значения+0,4)°C. Прибор оснащён функцией автоматической записи результатов измерений в собственную память.

При проведении поверки термопреобразователь КЭТНН устанавливается в дополнительный канал поверяемого термопреобразователя (ТП) таким образом, чтобы его рабочий торец гарантированно упирался в дно защитного чехла поверяемого ТП. После установки выполняется сличение показаний КЭТНН и рабочего термопреобразователя.

Методика поверки (МИ 3091‑2007) предоставляется конечному потребителю безвозмездно. Термопреобразователи типа КЭТНН не требуют проведения периодической поверки.

Гарантийный срок эксплуатации КЭТНН при номинальной температуре применения:
500 замеров для КЭТНН диаметром 3 мм и 4.5мм;
300 замеров для КЭТНН диаметром 2 мм.

Вероятность безотказной работы изделия в течение гарантийного срока эксплуатации составляет 0,90 (90 %).

Конструкция термопреобразователя КЭТНН охраняется патентом на полезную модель № 39200. Методика поверки защищена патентом на изобретение № 2325622, выданным 22 марта 2007 года.

Технические характеристики

Диапазон рабочих температур	от +200°С до +1100°С
Класс допуска	эталонный термопреобразователь 3-го разряда
Степень защиты по ГОСТ 14254-96 (МЭК 60529)	– IР40 для вариантов модификаций с разъемом; – IР65 для остальных вариантов модификаций.
Максимальная температура на рукоятке и разъеме	+60°С
Значения расширенной неопределенности КЭТНН при доверительной вероятности 0,95:	200°	300°	400°	500°	600°	700°	800°	900°	1000°	1100°
	0.85	0.90	0.95	1.0	1.05	1.15	1.2	1.3	1.35	1.5

Варианты исполнения

Длину L выбирать в соответствии с максимальной длиной подлежащих поверке преобразователей.

Длину удлинительных проводов выбирать из ряда: 500, 1000, 2000, 5000мм.

Тип ТП	Конструктивная модификация		диаметр, d, мм	Длина эталонного термопреобразователя, L, мм
Тип ТП	модификация	вариант модификации	диаметр, d, мм	min	max
КЭТНН	01	-002	2,0; 3,0	630	3150
	01	-004	3,0; 4,5
	02	-050, -051, -060, -250, -251, -260	2,0; 3,0
	02	-050, -051, -060, -450, -451, -460	3,0; 4,5

Примеры обозначения изделий

КЭТНН	02	2	50	3	630	500
1	2	3	4	5	6	7

№ поля	Структура	Код поля	Расшифровка
1	Сокращенное наименование	КЭТНН	Кабельный эталонный термопреобразователь нихросил-нисиловый
2	Модификация	01	С вилкой разъема, без удлинительных проводов
2	Модификация	02	С рукояткой и удлинительным проводом для подключения к вторичному прибору, с вилкой разъема или без нее.
3	Узел коммутации	0	без разъема
		2	Вилка мини-разъема
		4	Вилка стандарт-разъема
4	Вид провода удлинительного	00	Без удлинительных проводов (для модификации 01)
		50	Провод с двойнойизоляцией из силиконовой резины
		51	Провод с двойнойизоляцией из силиконовой резины, с внутренним экраном из луженой медной проволоки
		60	Провод с двойной изоляцией из фторопласта, с внутренним экраном из луженой медной проволоки
5	Диаметр рабочей части	2; 3; 4,5	Размер в мм.
6	Длина поверяемого преобразователя L*	630¾3150	Размер в мм.
7	Длина удлинительного провода I	500-5000	Размер в мм по требованию Заказчика
Примечания. Описания удлинительных проводов приведены в разделе «Приложения». *Рабочая длина эталонного преобразователя будет больше указанной в обозначении длины L на 300 мм с округлением до ближайшего стандартного значения ряда линейных размеров по ГОСТ 6636-90.
КЭТНН 02–250–3–630/500¾ кабельный эталонный термопреобразователь градуировки нихросил-нисил (НН) модификации 02 с вилкой мини-разъема(2), с удлинительными проводами с двойной силиконовой изоляцией (50), диаметром 3 мм, монтажная длина поверяемого преобразователя 630 мм; длина удлинительного провода 500мм. КЭТНН 02-051–2–1000/2500¾ кабельный эталонный термопреобразователь градуировки нихросил-нисил (НН) модификации 02 со свободными концами (0), удлинительный провод с двойной силиконовой изоляцией и внутренним экраном из луженой медной проволоки (51), диаметром 2мм, монтажная длина поверяемого преобразователя 1000 мм; длина удлинительного провода 2500мм. КЭТНН 01–004–4,5–400/1000¾ кабельный эталонный термопреобразователь градуировки нихросил-нисил (НН) модификации 01 с вилкой стандарт-разъема(4), без удлинительных проводов (00), диаметром 4,5мм, монтажная длина поверяемого преобразователя 400мм; длина удлинительного провода 1000мм.
