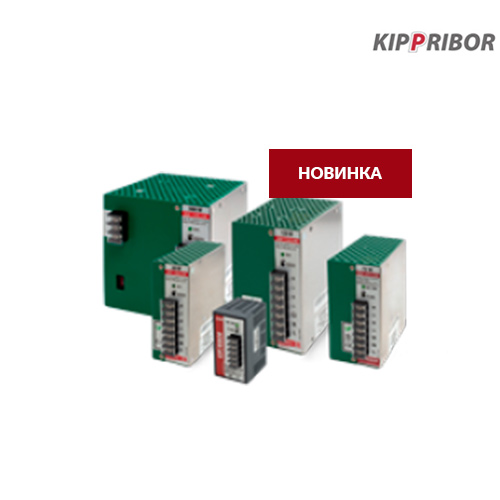

Блок питания =24 В, 72 Вт, на DIN-рейку

В промышленных системах автоматизации блоки питания KIPPRIBOR серии WBP служат стабилизированными источниками постоянного напряжения 24 В. Они оборудованы многоуровневой защитой и позволяют точно регулировать выходное напряжение.

Основные преимущества блоков питания KIPPRIBOR серии WBP:

• Широкий выбор мощностей — модели покрывают диапазон токов от 1 до 21 А, что позволяет подобрать оптимальный вариант для любой нагрузки;
• Прочный корпус — промышленное исполнение со степенью защиты IP20 обеспечивает надежную вентиляцию внутренних компонентов;
• Универсальный монтаж — блоки можно устанавливать как на плоскую поверхность, так и на стандартную DIN-рейку;
• Надежная защита — встроенные функции предотвращают повреждение блока при перенапряжении и коротком замыкании;
• Универсальное применение — подходят для питания большинства промышленных устройств: контроллеров, программируемых реле, датчиков, светосигнальных ламп и других компонентов автоматизации;
• Точная регулировка — возможность корректировки выходного напряжения для соответствия требованиям оборудования;
• Удобное подключение — клеммный терминал с легко устанавливаемой защитной крышкой упрощает монтаж и обслуживание.

Технические характеристики промышленных блоков питания KIPPRIBOR серии WBP:

Наименование	Значение
Модификация
	WBP-1024.24P	WBP-1048.24P	WBP-1024.24P	WBP-1048.24P	WBP-1024.24P	WBP-1048.24P	WBP-1024.24P	WBP-1048.24P	WBP-1024.24P	WBP-1048.24P
Входное напряжение	100…240 VAC							115/230 VAC
Частота входного напряжения	47…63 Гц
Максимальный входной ток	1 А			1,5 А	2,5 А		3,5 А	5 А	7 А	10 А
Максимальный пусковой ток в холодном состоянии	11 А (115 VAC)/ 22 А (230 VAC)		22 А (115 VAC)/ 44 А (230 VAC)
Ток утечки	3,5 мА
Число выходных каналов	1
Номинальное напряжение	24 VDC
Отклонение выходного напряжения	± 1%
Диапазон подстройки выходного напряжения	± 10%
Выходной ток	1 А	2 А	2,5 А	3 А	4 А	5 А	6,3 А	10 А	15 А	21 А
Номинальная мощность	24 Вт	48 Вт	60 Вт	72 Вт	100 Вт	120 Вт	150 Вт	240 Вт	360 Вт	500 Вт
Максимальное напряжение пульсаций	150 мВ
Степень защиты	IP20
Номинальный ток предохранителя входной цепи	2 А			3,15 А				5 А	8 А	10 А
Средняя наработка на отказ	100000 часов
Допустимая вибрация	10…500 Гц в трех координатах
Температура эксплуатации	-20…+40°C
Относительная влажность	5…95% без конденсации влаги
Температура хранения	-40…+85°C
Материал корпуса	пластик		металл
Габаритные размеры (ДхШхВ, мм)	74,5x45x96		127,5x40x116	127,5x56x116		127,5x75x116				127,5x100x116
Масса	185 г	230 г	493 г	608 г		681 г		796 г	821 г	1220 г

Схема установки промышленных блоков питания KIPPRIBOR серии WBP:

Особенности крепления блоков питания KIPPRIBOR серии WBP:

Модели в пластиковом корпусе (WBP-1024, WBP-1048) — оснащены двумя пластиковыми проушинами для крепления на плоскую поверхность.

Модели в металлическом корпусе (WBP-1060, WBP-1072, WBP-1100, WBP-1120, WBP-1150, WBP-1240, WBP-1360, WBP-1500) — требуют дополнительной установки металлической проушины, которая входит в комплект поставки.

Описание клемм, элементов управления и индикации блоков питания KIPPRIBOR серии WBP:

Обозначение на корпусе	Описание	Функциональное назначение
Вкл	Индикатор светодиодный зеленого цвета	Индикация подачи напряжения питания
Регулировка напряжения	Потенциометр	Подстройка величины выходного напряжения
+	Клемма выходного терминала	Плюсовая клемма выходного напряжения
-		Минусовая клемма выходного напряжения
NC		Не используемая клемма
	Клемма входного терминала	Клемма подключения заземляющего проводника
L		Клемма подключения фазного проводника
N		Клемма подключения нейтрального проводника

* - физически блок питания имеет один канал, но для удобства подключения нагрузки он соединен с четырьмя выходными клеммами.

Габаритные размеры промышленных блоков питания KIPPRIBOR серии WBP:

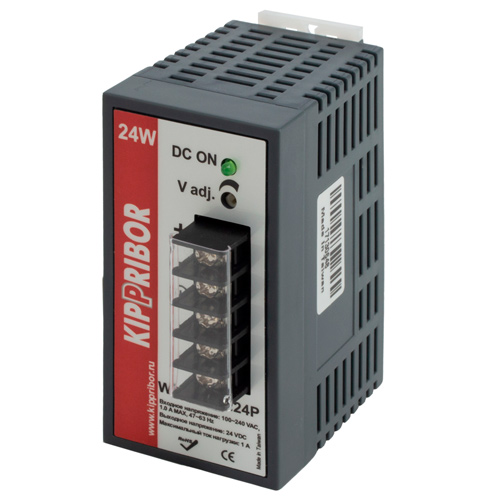

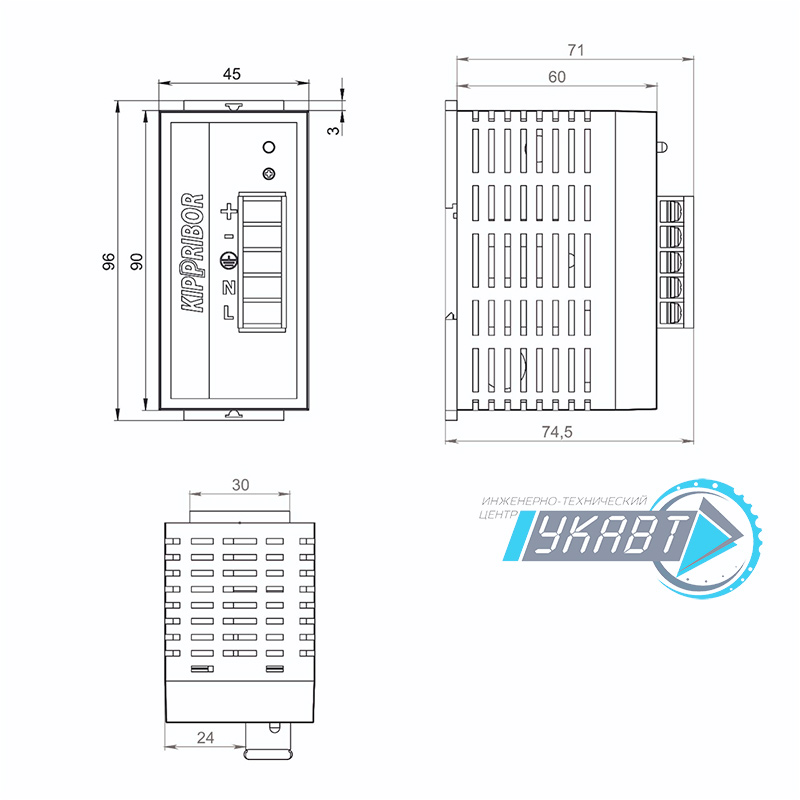

WBP-1024.24P / WBP-1048.24P пластиковый корпус

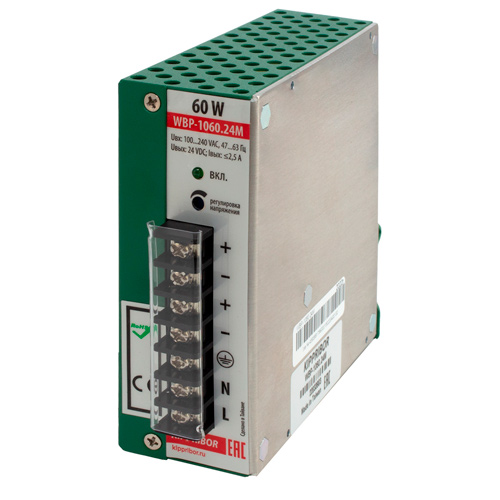

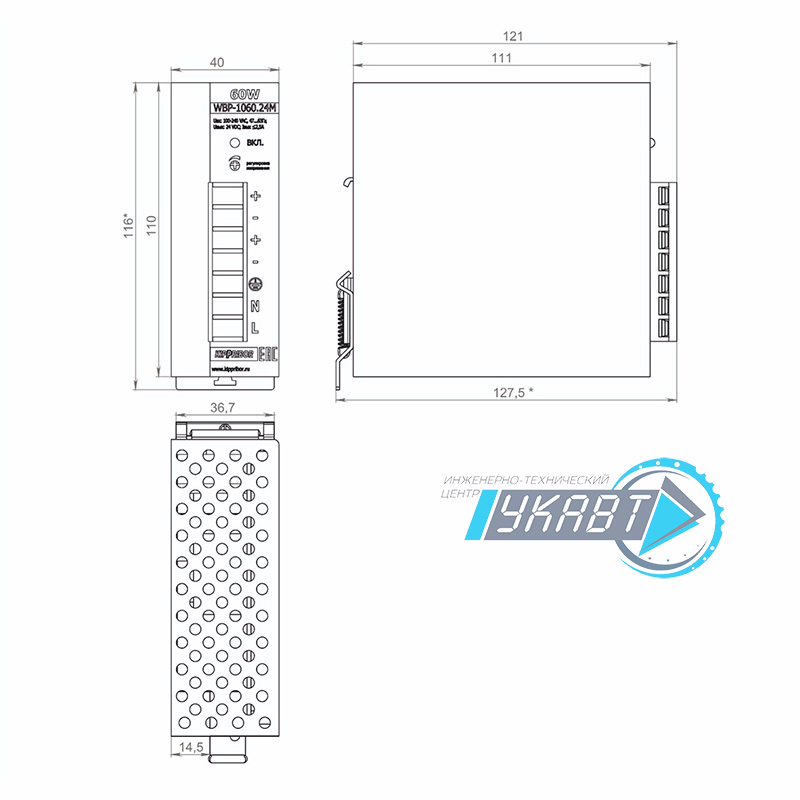

WBP-1060.24M металлический корпус

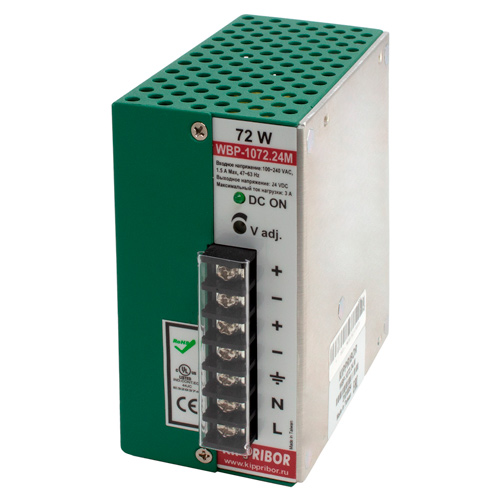

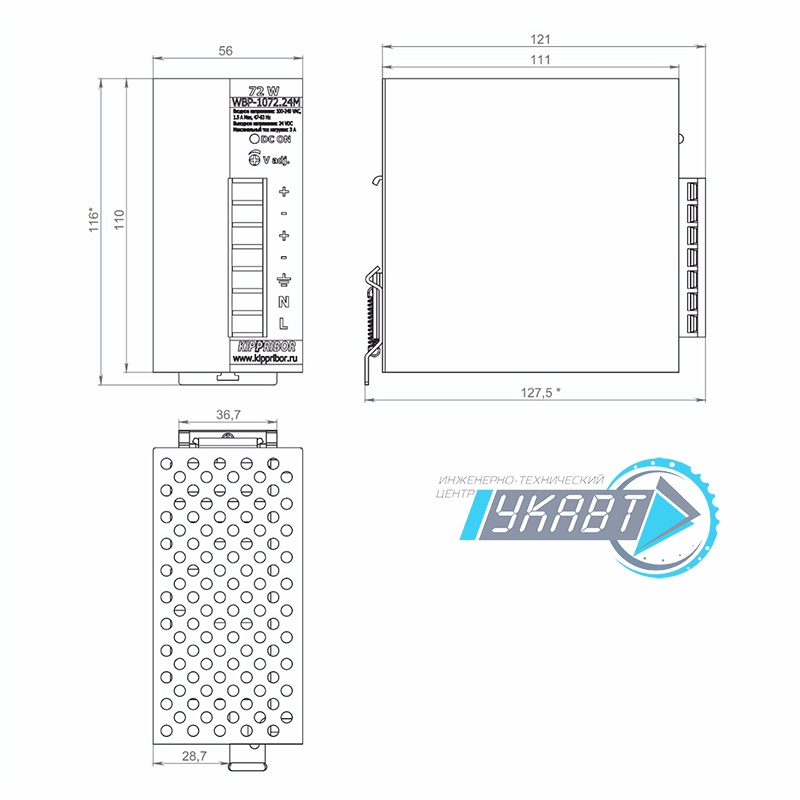

WBP-1072.24M / WBP-1100.24M металлический корпус

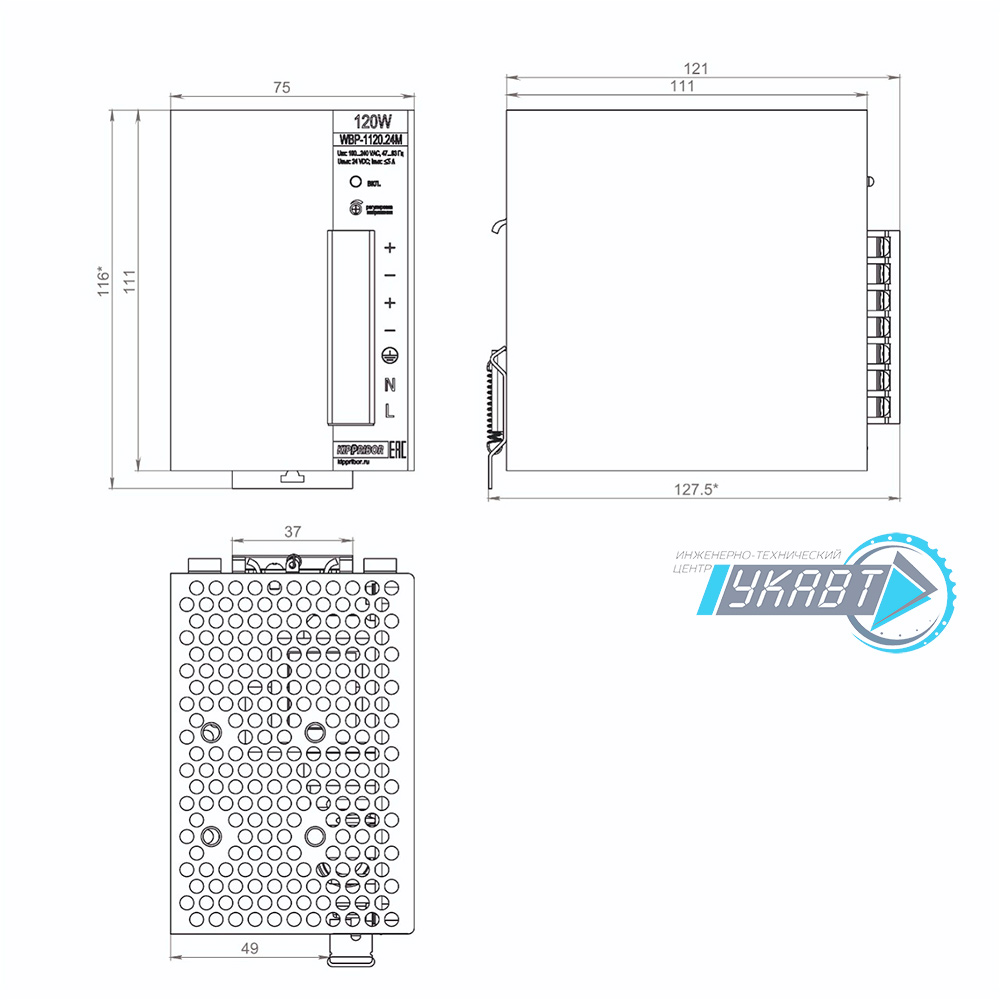

WBP-1120.24M / WBP-1150.24M / WBP-1240.24M / WBP-1360.24M металлический корпус

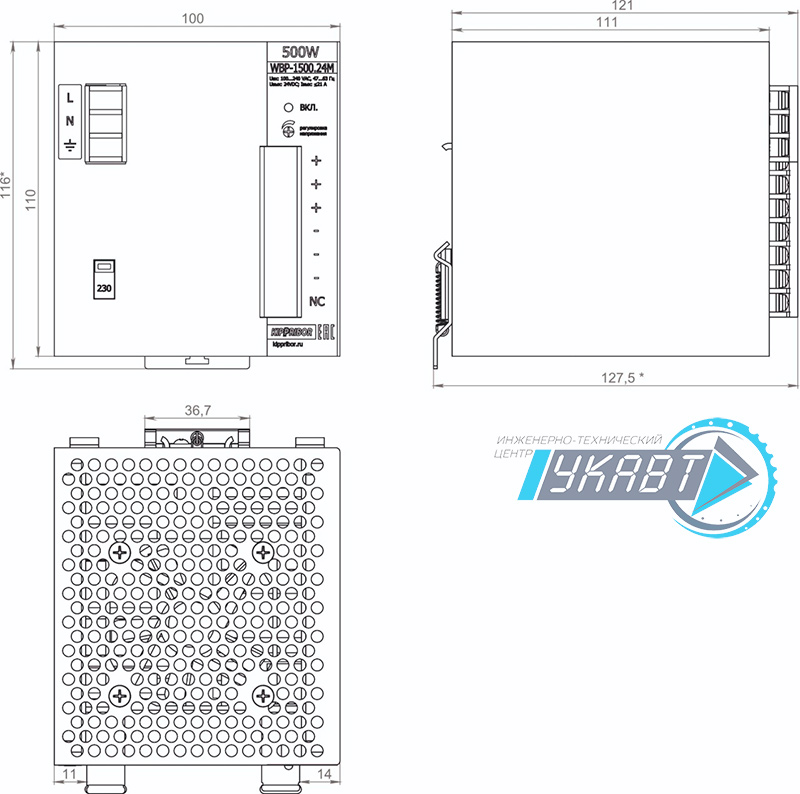

WBP-1500.24M металлический корпус
