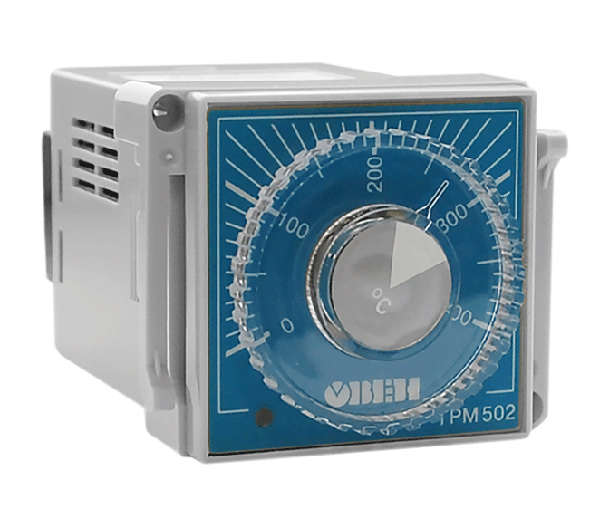

ТРМ502 реле-регулятор температуры с термопарой ТХК одноканальный

ТРМ502 реле-регулятор температуры с термопарой ТХК одноканальный

Купить в 1 клик

Главные преимущества

  • Контроль температуры в диапазоне 0...+400 °С;
  • Термопара ТХК – в комплекте поставки;
  • Регулирование температуры по двухпозиционному закону;
  • Прибор не требует настройки, кроме задания уставки с помощью ручки на лицевой панели;
  • Компактный корпус (лицевая панель 48х48 мм);
  • Высокая помехоустойчивость благодаря встроенному импульсному источнику питания;

ОВЕН ТРМ502 - простой в эксплуатации и недорогой терморегулятор. Предназначен для поддержания температуры в составе полуавтоматов упаковочного оборудования, термопластавтоматов, в термоножах, печах для выпечки и т. д.

Технические характеристики

Наименование Значение
Напряжение питания (пост. или перем. тока) 90...245 В
47...63 Гц
Тип датчика преобразователь термоэлектрический ТХК(L)
Диапазон рабочих температур датчика 0...+400 °С
Количество встроенных выходных э/м реле 1
Максимальный ток, коммутируемый контактами реле 6 А при 220 В 50 Гц cos ? > 0,4
Точность задания уставки цена деления шкалы
Гистерезис двухпозиционного регулятора 2 °С
Тип корпуса щитовой
Степень защиты корпуса IP40 (со стороны передней панели)
IP00 (корпус)
Габаритные размеры 48х48х100 мм
Тип термопары, входящей в комплект поставки ДТПL014-00.20/2
Исполнение рабочего спая относительно корпуса изолированный
Диаметр термоэлектрода 0,5 мм
Длина погружаемой части 20 мм
Длина кабельного вывода 2 мм

Функциональная схема прибора

Функциональная схема ТРМ502

Схема электрических соединений

Габаритный чертеж ТРМ502

Габаритный чертеж

Разметка отверстий в лицевой панели щита ТРМ502

Разметка отверстий в лицевой панели щита под крепление нескольких приборов

Схема подключения

Схема подключения ТРМ502

Элементы управления

Работа с прибором: кнопки

Элементы управления ОВЕН ТРМ502
Элементы управления ОВЕН ТРМ502 Ручка для задания уставки
Элементы управления ОВЕН ТРМ502 Свечение зеленого цвета - прибор включен в сеть (выходное реле при этом выключено)
Элементы управления ОВЕН ТРМ502 Свечение красного цвета – включено выходное реле
Элементы управления ОВЕН ТРМ502 Мигание зеленого цвета – обрыв датчика
